2316171-1

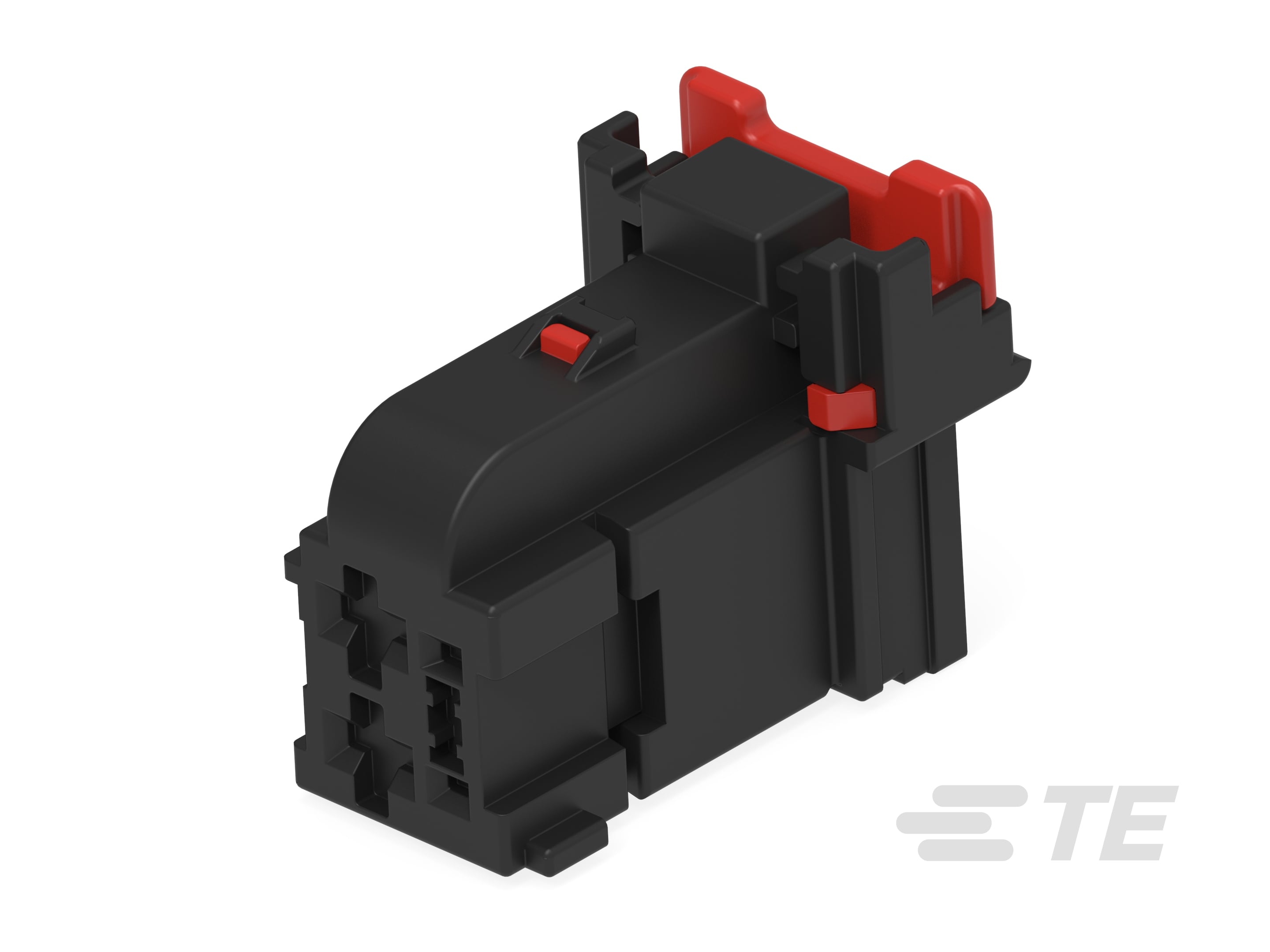

4 Position Housing, Housing for Female Terminals, Wire-to-Wire, Black, Wire & Cable, Power & Signal, Generation Y Connector System
2316171-1
4 Position Housing, Housing for Female Terminals, Wire-to-Wire, Black, Wire & Cable, Power & Signal, Generation Y Connector System
-
- Generation Y
- Generation Y 连接器系统
- TE 内部编号 2316171-1
- TE 内部产品描述 4P UNSEALED HYBRID,CONN KIT
-
连接器和壳体类型 : 母端子护套
-
位数 : 4
-
可密封 : 否
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
-
行数 : 2
文档
产品图纸
- 4P HYBRID CONNECTOR ASSEMBLY ENG_CD_2316171_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2316171-1_A1.pdf 3D
- 下载查看 ENG_CVM_CVM_2316171-1_A1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2316171-1_A1.3d_stp.zip 英文版本
- ENG_CVM_CVM_2316171-1_A1.2d_dxf.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-32158_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 2
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : F
接触件特性
-
端子类型 : 母端
-
端子大小 : .64mm | 2.8mm
-
对接公端宽度 (mm): .64 | 2.8
-
对接公端宽度 (in): .025 | .11
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF15
尺寸
-
连接器高度 : 19.4 mm [ .764 in ]
-
产品长度 : 16.3 mm [ .642 in ]
-
行间距 : 5.3 mm [ .209 in ]
-
产品宽度 : 26.9 mm [ 1.06 in ]
使用环境
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
-
工作温度（最大值） : 130 °C [ 266 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 1
-
封装方法 : 包装
其他
-
能够保证连接器位置 : 是
