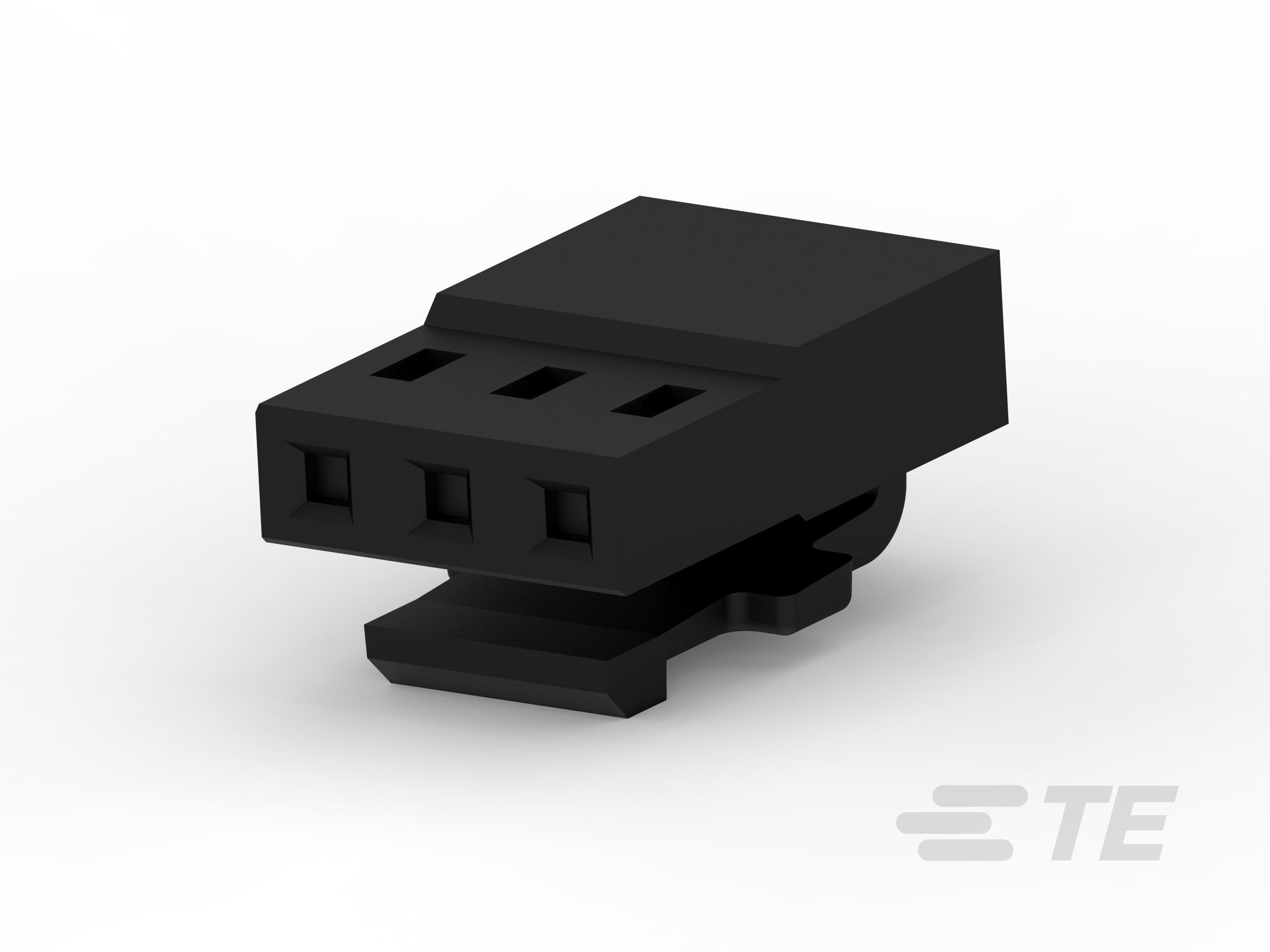

2MM-RCP-S03-BX
3 Position, Receptacle, Housing, Crimp Snap-In, Wire-to-Board, UL 94V-0, 2 mm [.079 in] Centerline, 1 Row, Wire & Cable, Signal, AMPMODU 2 mm
2MM-RCP-S03-BX
3 Position, Receptacle, Housing, Crimp Snap-In, Wire-to-Board, UL 94V-0, 2 mm [.079 in] Centerline, 1 Row, Wire & Cable, Signal, AMPMODU 2 mm
-
- AMPMODU
- AMPMODU 2 mm
- TE 内部编号 2316104-3
- TE 内部产品描述 3P,2MM,REC,HSG,SR,CRIMP,LATCH,BOX
-
连接器产品类型 : 外壳
-
接合固定类型 : 锁闩
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
壳体内的端子定位力 : 带有
文档
产品图纸
- AMPMODU 2mm RECEPTACLE, WtB HOUSING, CRIMP, SR, CENTER LATCH ENG_CD_2316104_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2316104-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2316104-3_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2316104-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2316104-3_A.2d_dxf.zip 英文版本
数据表/目录页
- AMPMODU 2mm interconnection system QRG ENG_DS_ampmodu-2mm-qrg_2309.pdf 英文版本
- Flyer - AMPMODU 2mm W-t-B Crimp Receptacles ENG_DS_2-1773983-3_2309.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-32173_A.pdf 英文版本
- 产品规格 ENG_SS_108-64040-1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 3
-
行数 : 1
电气特征
-
绝缘电阻 (MΩ): 1000
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
壳体内的端子定位力 : 带有
-
端子额定电流（最大值） (A): 2
端接特性
-
线缆端接方法 : 压接扣入式
机械附件
-
面板安装特性 : 不带
-
壳体内的端子定位器类型 : 锁定枪
-
接合固定类型 : 锁闩
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2 mm [ .079 in ]
-
外壳材料 : LCP
尺寸
-
线径 (AWG): 24 – 30
-
行间距 : 2 mm [ .079 in ]
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
与已批准的标准产品兼容 : UL E28476
-
与机构/标准产品兼容 : UL
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Box
