2315855-3

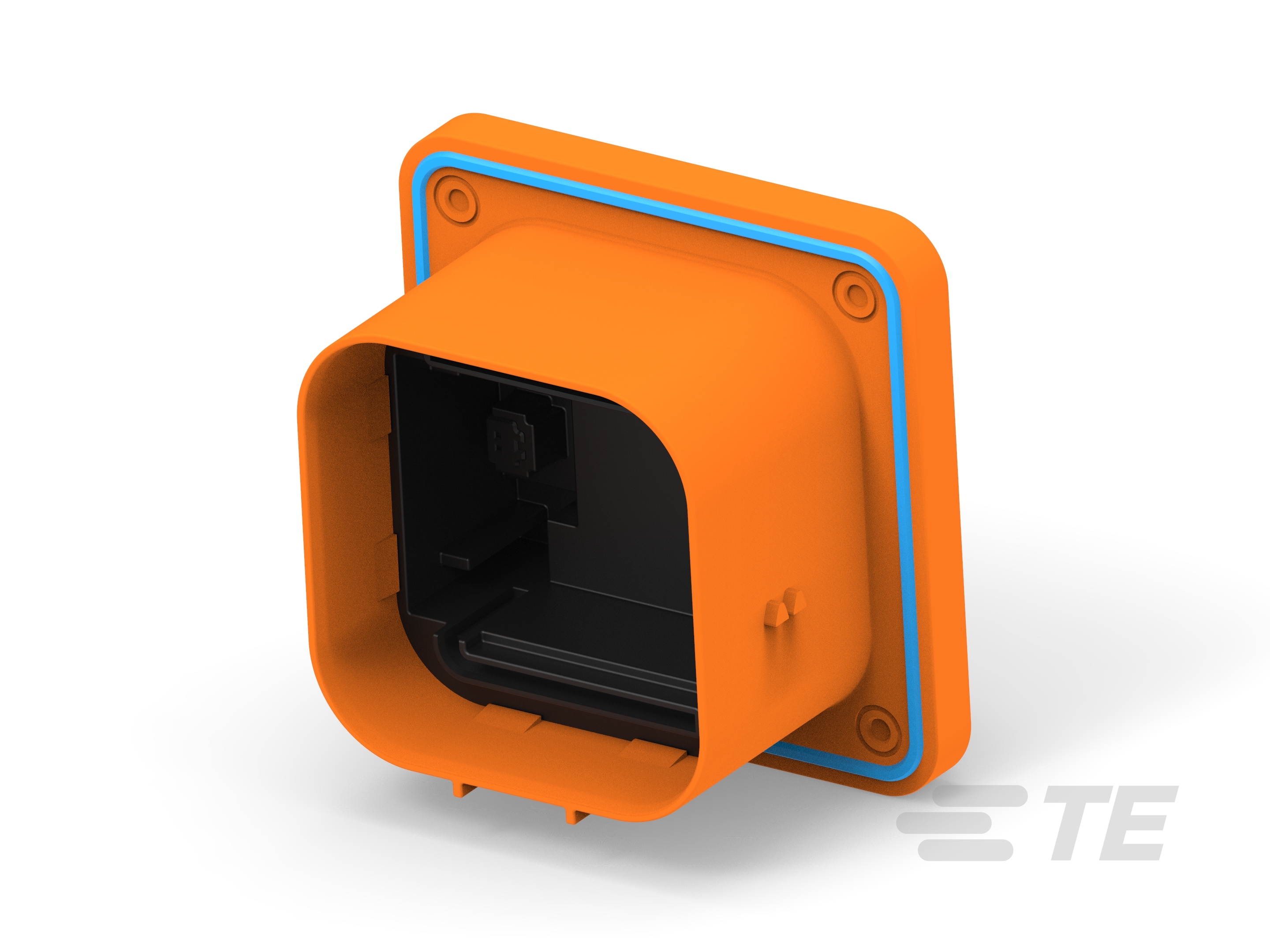

2 Position Housing, Housing for Female Terminals, Wire-to-Panel, Sealable, Orange, Wire & Cable, Power, Panel Mount, -40 – 65 °C [-40 – 149 °F]
2315855-3
2 Position Housing, Housing for Female Terminals, Wire-to-Panel, Sealable, Orange, Wire & Cable, Power, Panel Mount, -40 – 65 °C [-40 – 149 °F]
-
- HIVONEX
- TE 内部编号 2315855-3
- TE 内部产品描述 MSD,REC HSG ASSY,350A,V0,M8
-
连接器和壳体类型 : 母端子护套
-
位数 : 2
-
可密封 : 是
-
工组温度范围 : -40 – 65 °C [ -40 – 149 °F ]
-
能够保证连接器位置 : 否
文档
产品图纸
- MSD REC HSG V0 M8 ENG_CD_2315855_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2315855-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2315855-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2315855-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2315855-3_A.3d_stp.zip 英文版本
数据表/目录页
- Manual Service Disconnect (MSD) Brochure ENG_DS_1-1773958-7_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到面板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
电气特征
-
工作电压 (VDC): 750
-
标称电压架构 (V): 750
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 橙色
接触件特性
-
端子类型 : 母端
-
端子大小 : .63mm
-
对接公端宽度 : .63 mm [ .024 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : PA 66 GF30
尺寸
-
连接器高度 : 83.4 mm [ 3.28 in ]
-
产品长度 : 110 mm [ 4.33 in ]
-
产品宽度 : 110 mm [ 4.33 in ]
使用环境
-
工组温度范围 : -40 – 65 °C [ -40 – 149 °F ]
-
工作温度（最大值） : 65 °C [ 149 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
IP 等级 : IP2XB
包装特性
-
封装数量 : 9
-
封装方法 : Carton
其他
-
能够保证连接器位置 : 否
