2315530-2

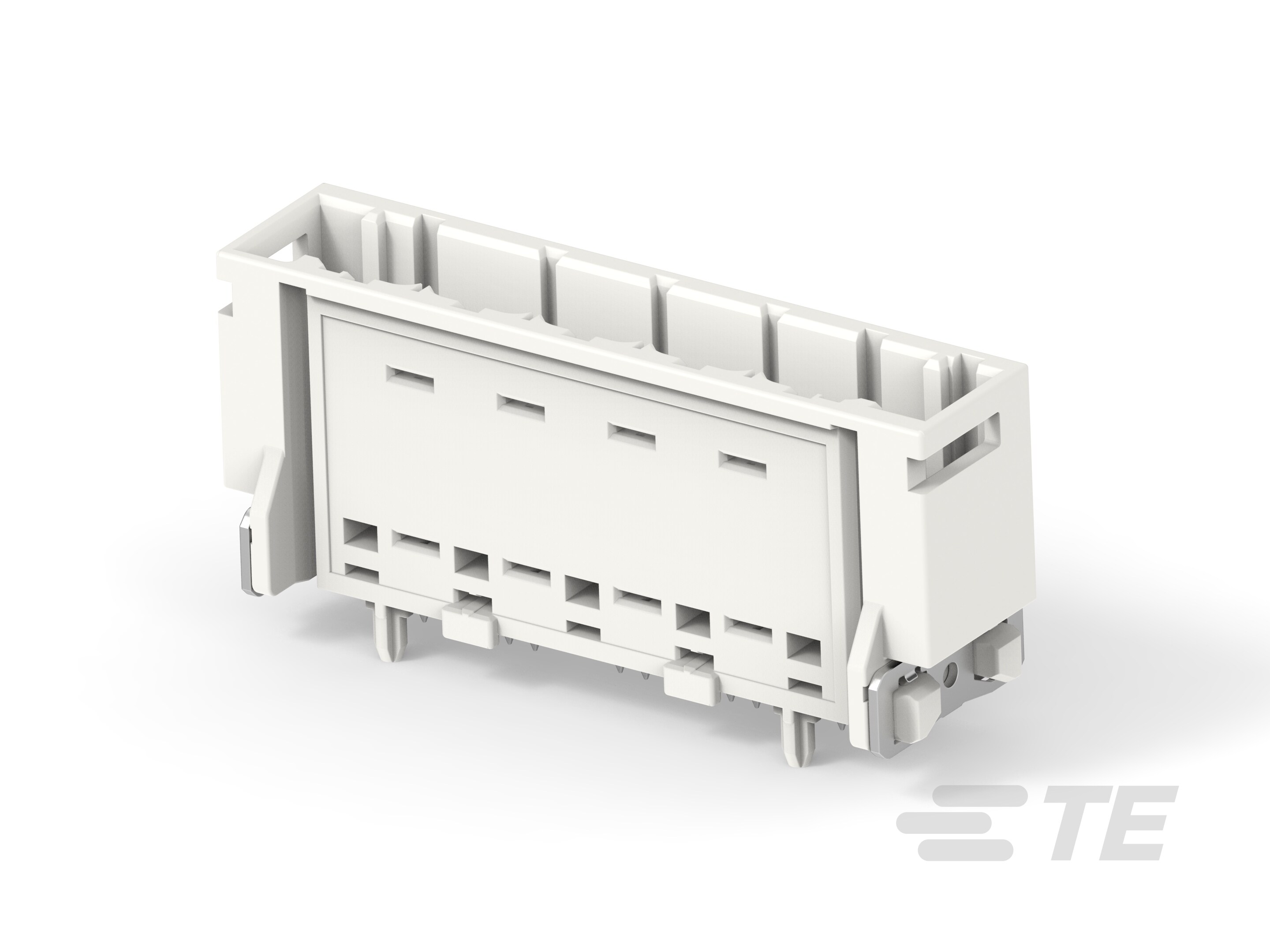

Wire-to-Board, Shielded, Vertical, 10 Position, Board Mount, B Code, 1.8 mm [.07 in] Centerline, Signal, Data Connectivity Headers

5PORT,MATENET,HDR ASSY,180DEG,COD B-2315530-2

2315530-2

Wire-to-Board, Shielded, Vertical, 10 Position, Board Mount, B Code, 1.8 mm [.07 in] Centerline, Signal, Data Connectivity Headers

    • MATEnet
  • TE 内部编号 2315530-2
  • TE 内部产品描述 5PORT,MATENET,HDR ASSY,180DEG,COD B

  • 连接器系统 : 线到板

  • 可密封 : 否

  • 屏蔽 : 是

  • PCB 安装方向 : 垂直

  • 位数 : 10

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 混合型连接器 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 连接器系统 : 线到板

  • 可密封 : 否

结构特性

  • 行数 : 1

  • PCB 安装方向 : 垂直

  • 位数 : 10

电气特征

  • 工作电压 (VDC): 60

主体特性

  • 主体材料 : PA

  • 连接器和键控代码 : B

接触件特性

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 锡 (Sn)

  • 外部端子电镀材料 : 锡 (Sn)

  • 对接公端宽度 : .5 mm [ .02 in ]

  • 对接公端厚度 : .4 mm [ .01 in ]

  • 端子额定电流（最大值） (A): 3

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定 : 带有

  • PCB 安装固定类型 : 板锁

  • 连接器安装类型 : 板安装

壳体特性

  • 壳体颜色 : 白色

  • 中心线（间距） : 1.8 mm [ .07 in ]

尺寸

  • 连接器高度 : 21.3 mm [ .838 in ]

  • 产品长度 : 49.8 mm [ 1.96 in ]

  • 产品宽度 : 15.3 mm [ .602 in ]

使用环境

  • 工作温度（最大值） : 105 °C [ 221 °F ]

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 装配工艺特点 : 板支座

  • 屏蔽 : 是

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94HB
