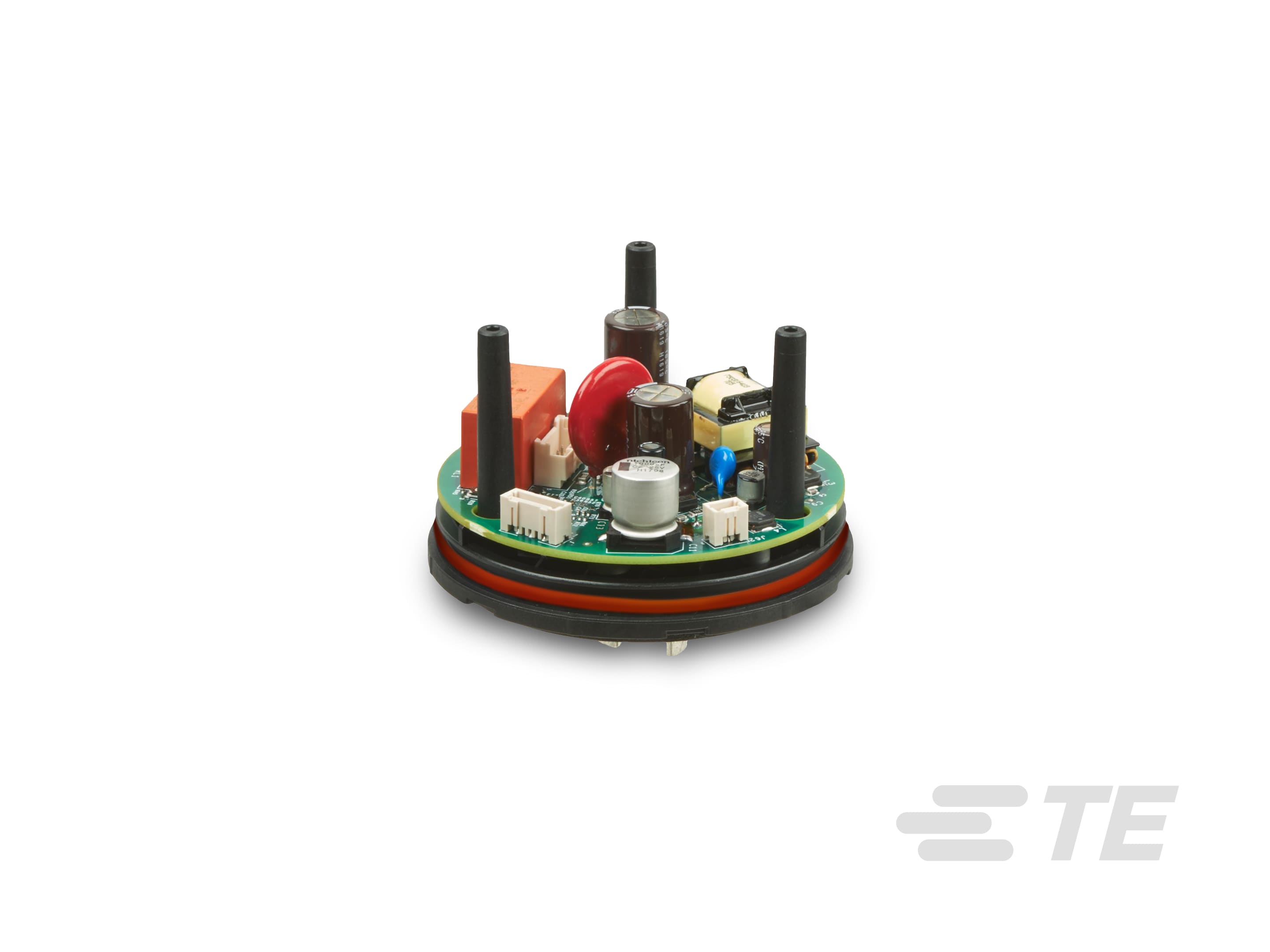

2314786-1
Energy Metering Header / Keyed / Zero Cross Tuning, On Fail Mode, 60 Hz, CSA / UL, 7 Position, LUMAWISE Endurance N, Street Lighting Power Management
2314786-1
Energy Metering Header / Keyed / Zero Cross Tuning, On Fail Mode, 60 Hz, CSA / UL, 7 Position, LUMAWISE Endurance N, Street Lighting Power Management
-
- LUMAWISE
- LUMAWISE Endurance N
- TE 内部编号 2314786-1
- TE 内部产品描述 LUMAWISE N ENHANCED BASE, FM ON, ZC YES
-
包括照明连接器特性 : 不通风, 能量计公端, 键位, 零交叉调谐
-
失效模式 : 开
-
工作频率 (Hz): 60
-
与机构/标准产品兼容 : CSA, UL
-
位数 : 7
文档
产品图纸
- ASSEMBLY, LUMAWISE ENDURANCE N ENHANCED BASE ENG_CD_2314786_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2314786-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2314786-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2314786-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2314786-1_A.2d_dxf.zip 英文版本
数据表/目录页
- LUMAWISE STREET LIGHT DIMMING AND CONTROL QUICK REFERENCE GUIDE ENG_DS_2-1773982-5_2009.pdf 英文版本
- LUMAWISE Endurance N Enhanced Base ENG_DS_1-1773941-4_LUMAWISE_EnhancedBase_2009.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-133085_K.pdf 英文版本
- 产品规格 ENG_SS_108-133085_A.pdf 英文版本
Product And Material Test Reports
- LUMAWISE* ENDURANCE N TOOL-LESS ROTATABLE DIMMING RECEPTACLE QUALIFICATION TESTING ENG_PMTR_501-134086_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
照明产品类型 : 连接器
-
可密封 : 是
结构特性
-
包括照明连接器特性 : 不通风, 能量计公端, 键位, 零交叉调谐
-
位数 : 7
电气特征
-
浪涌保护 (kA): 3
-
输出电压（最大值） (V): 3.3, 5, 24
-
失效模式 : 开
-
工作频率 (Hz): 60
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子接触部电镀材料 : 锡 (Sn)
-
端子额定电流（最大值） (A): 10
尺寸
-
产品高度 : 70.08 mm [ 2.759 in ]
-
产品直径 : 81.15 mm [ 3.21 in ]
使用环境
-
存储温度范围 : -40 – 105 °C [ -40 – 221 °F ]
-
紫外线暴露额定值 : 是
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
行业标准
-
与已批准的标准产品兼容 : UL 773
-
UL 阻燃性等级 : UL 94V-0
-
IP 等级 : IP66
-
与机构/标准产品兼容 : CSA, UL
