该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

2311586-2

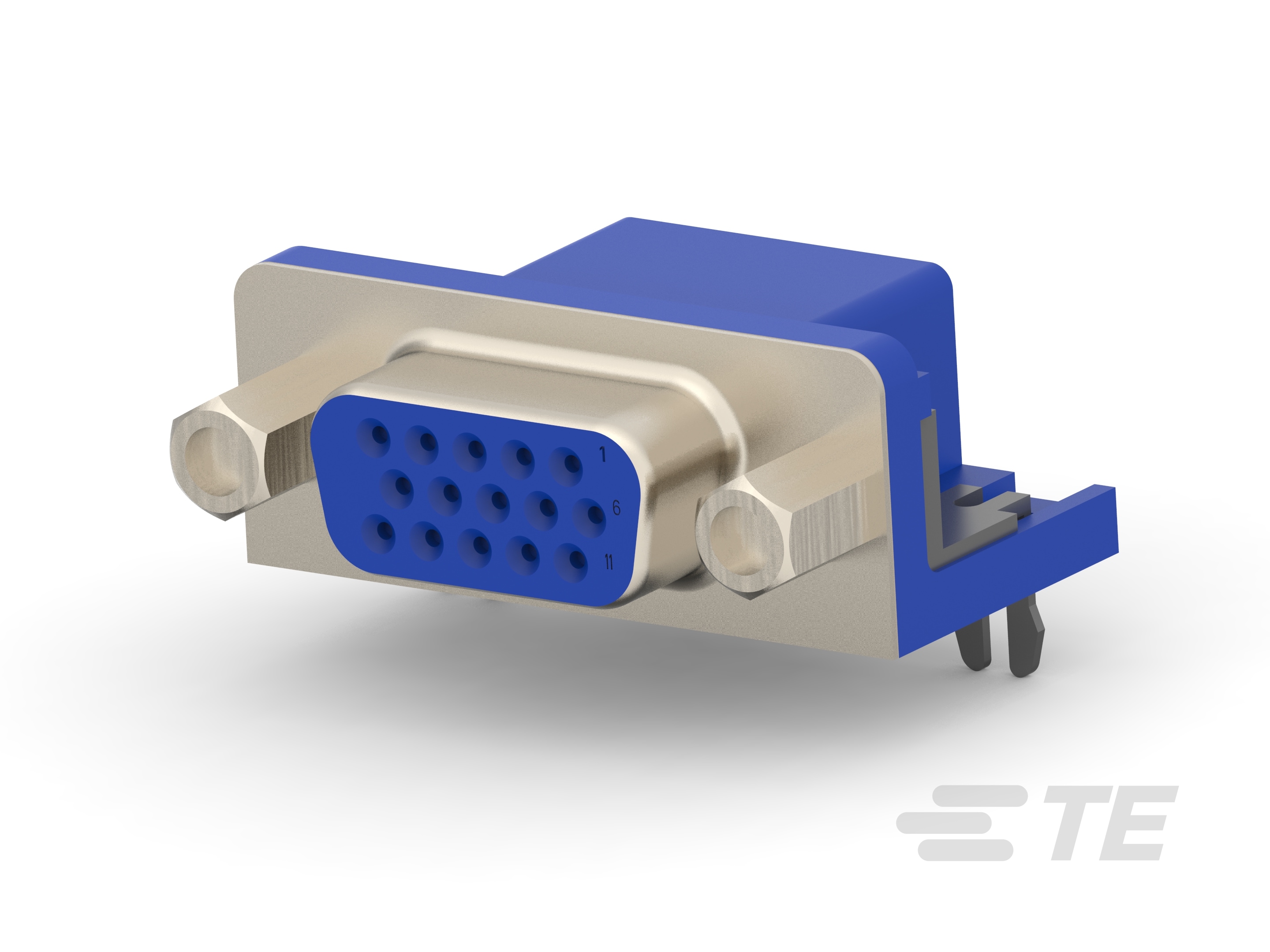

15 Position D-Shaped Connector, Receptacle, Wire-to-Board, Board Mount, 1 Shell Size, 2.29 mm [.09 in] Centerline, Printed Circuit Board, Signal

AMPL REC, HD22, R/A, 15P, S/L, BLUE-2311586-2

2311586-2

15 Position D-Shaped Connector, Receptacle, Wire-to-Board, Board Mount, 1 Shell Size, 2.29 mm [.09 in] Centerline, Printed Circuit Board, Signal

    • AMPLIMITE

  • 位数 : 15

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 线到板

  • 连接器安装类型 : 板安装

  • 连接器壳体尺寸 : 1

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 线到板

  • 连接器壳体尺寸 : 1

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 行数 : 3

  • PCB 安装方向 : 直角

  • 位数 : 15

主体特性

  • 连接器外形 : 标准

  • 主要产品颜色 : 蓝色

接触件特性

  • 端子形状和构造 : 圆形

  • 端子额定电流（最大值） (A): 3

  • 端子选项 : 已安装

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定 : 带有

  • 接合固定类型 : 螺钉锁

  • PCB 安装固定类型 : 板锁

  • 接合固定 : 带有

  • 连接器安装类型 : 板安装

壳体特性

  • 外壳材料 : PA 9T GF

  • 中心线（间距） : 2.29 mm [ .09 in ]

尺寸

  • 行间距 : 1.98 mm [ .077 in ]

使用环境

  • 工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]

操作/应用

  • 电路应用 : Signal

包装特性

  • 封装方法 : 盒和托盘
