2311162-5

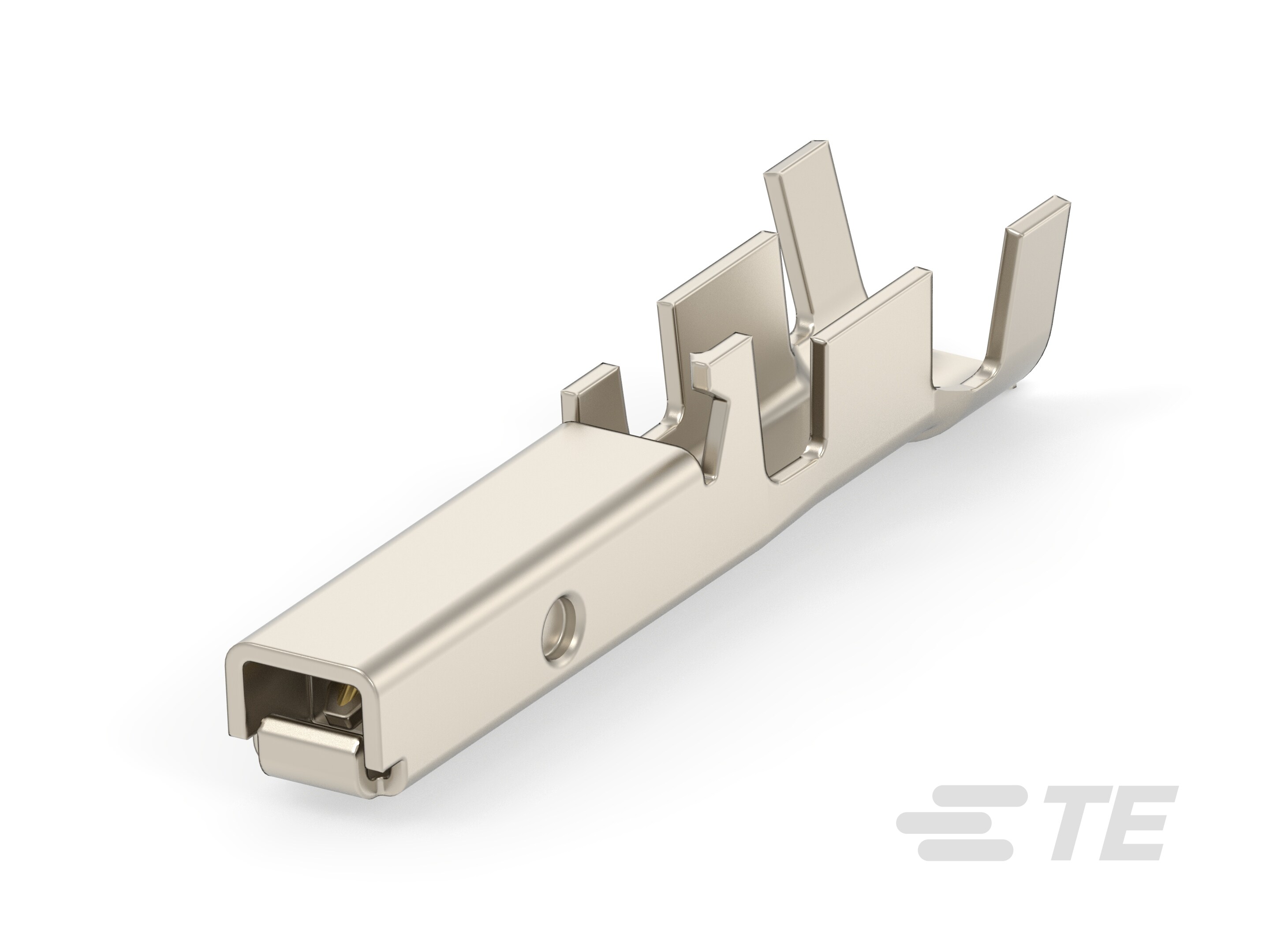

Socket Contact, Gold (Au), 250 VAC / 600 VAC, 250 VDC / 600 VDC, Locking Lance Contact Retention, Discrete Wire, 16 – 14 AWG, Dynamic 3000 Series
2311162-5
Socket Contact, Gold (Au), 250 VAC / 600 VAC, 250 VDC / 600 VDC, Locking Lance Contact Retention, Discrete Wire, 16 – 14 AWG, Dynamic 3000 Series
-
- Dynamic Series
- Dynamic 3000 系列
- TE 内部编号 2311162-5
- TE 内部产品描述 DYNAMIC D-3 FMLB REC CONT AU0.38 3L L/P
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 镍
-
工作电压 (VAC): 250, 600
-
工作电压 (VDC): 250, 600
文档
产品图纸
- LOOSE PIECE, RECEPTACLE CONTACT, FMLB, DYNAMIC D3000 SERIES ENG_CD_2311162_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2311162-5_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2311162-5_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2311162-5_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2311162-5_A.3d_stp.zip 英文版本
产品规格
- CRIMPING FOR DYNAMIC D3000 SERIES FMLB CONTACTS ENG_SS_114-78030_B.pdf 英文版本
- 产品规格 ENG_SS_108-5349_J10.pdf 英文版本
- 合格检测报告 JPN_SS_501-78668_A.pdf 日语
使用说明书
- 使用说明书（非美国） ENG_SS_411-5726_B.pdf 英文版本
机构认证
- TUV 认证 ENG_AAD_TUV_CERT_R09151488_C1_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 绞线
-
可密封 : 否
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (VAC): 250, 600
-
工作电压 (VDC): 250, 600
接触件特性
-
端子接合区域电镀材料厚度 : .38 µm [ 15 µin ]
-
压线筒类型 : Open
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 镍
-
壳体内的端子定位力 : 带有
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 15
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
兼容的绝缘直径范围 : 3.1 – 3.4 mm [ .122 – .13 in ]
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.25 – 2.2
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
识别标记
-
线径范围标记 : 3L
