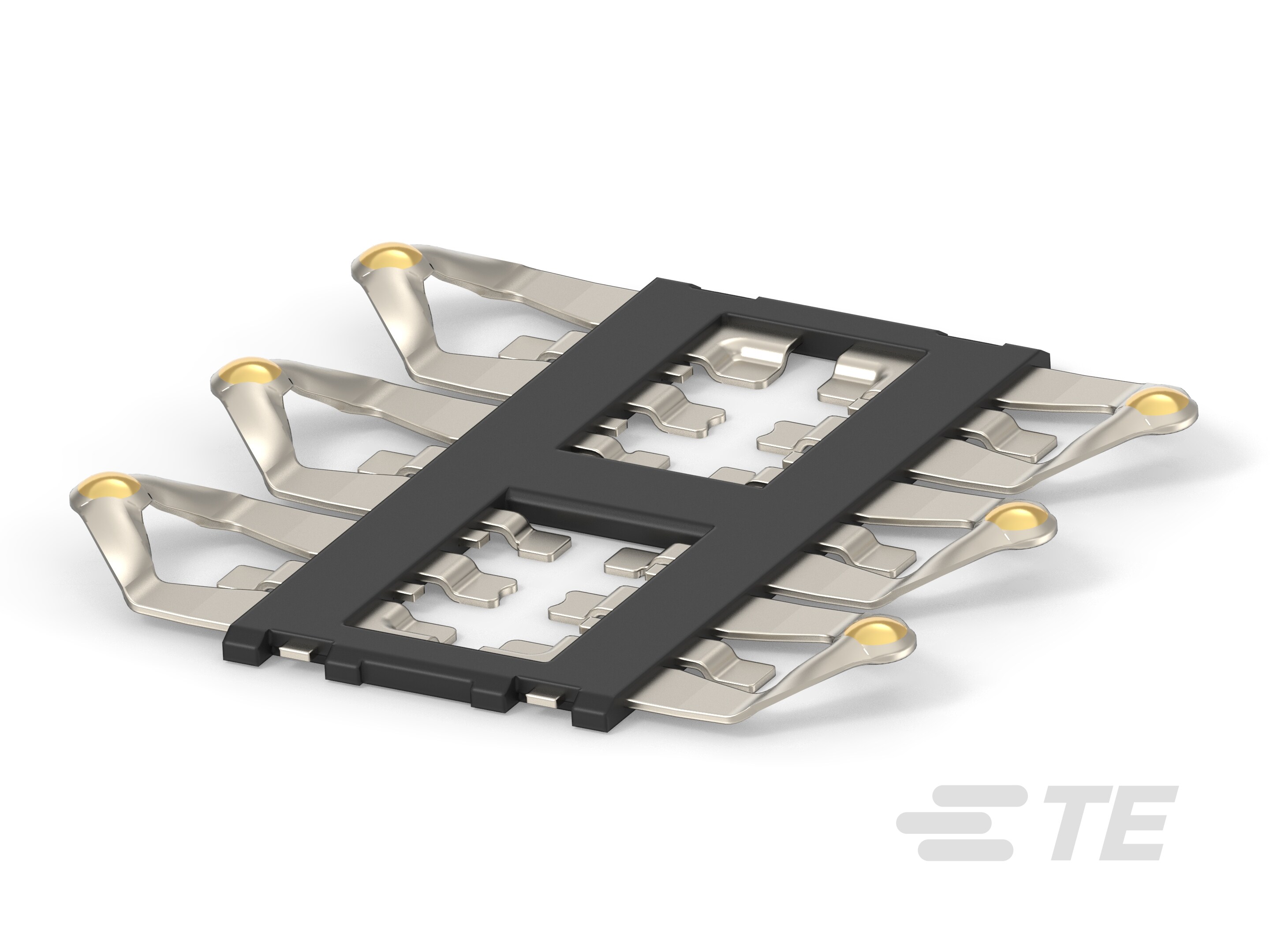

2309923-2
4FF SIM, Block Type, 6 Position, 6 Loaded Positions, Power & Signal, -40 – 85 °C [-40 – 185 °F], SIM Card Connectors
2309923-2
4FF SIM, Block Type, 6 Position, 6 Loaded Positions, Power & Signal, -40 – 85 °C [-40 – 185 °F], SIM Card Connectors
- TE 内部编号 2309923-2
- TE 内部产品描述 BLOCK SIM CONNECTOR SIDE ENTRY
-
兼容卡 : 4FF SIM
-
SIM 卡产品类型 : 块类型
-
位数 : 6
-
装载位置数量 : 6
-
端子额定电流（最大值） (A): .2
文档
产品图纸
- ANTI-BUCKLING BLOCK SIM CONNECTOR SIDE ENTRY TYPE ENG_CD_2309923_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2309923-2_C.pdf 3D
- 下载查看 ENG_CVM_CVM_2309923-2_C.3d_stp.zip 英文版本
- ENG_CVM_CVM_2309923-2_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_2309923-2_C.2d_dxf.zip 英文版本
产品规格
- Product Specification for Side Entry Block SIM ENG_SS_108-115128_A1.pdf 英文版本
- ENG_SS_501-115140_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
卡停止 : 不带
-
连接器和端子端接到 : 印刷电路板
-
兼容卡 : 4FF SIM
-
SIM 卡产品类型 : 块类型
结构特性
-
插卡种类 : 托盘式
-
卡检测开关 : 不带
-
位数 : 6
-
装载位置数量 : 6
电气特征
-
额定电压 (VAC): 10
-
额定电流（最大值） (A): .2
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子接合固定 : 不带
-
端子基材 : 青铜合金
-
端子额定电流（最大值） (A): .2
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
接合对准 : 不带
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
-
外壳材料 : 高温热塑塑料
尺寸
-
PCB 的外形高度 (mm): .82
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Reel
