2307206-3

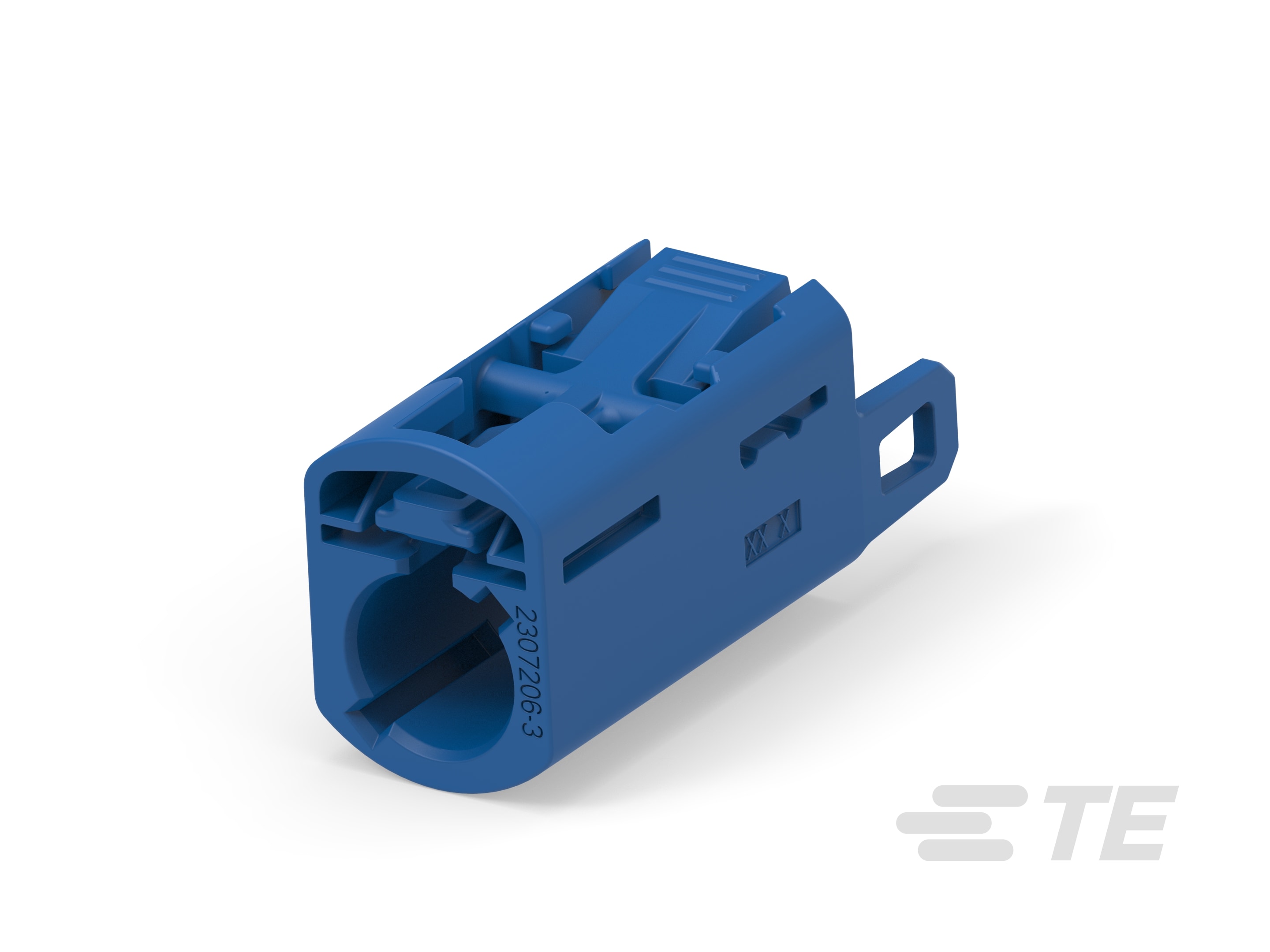

Wire-to-Wire, Sealable, 1 Position, C Code, Housing for Female Terminals, Crimp, Cable Mount (Free-Hanging), FAKRA, Data Connectivity Housings
2307206-3
Wire-to-Wire, Sealable, 1 Position, C Code, Housing for Female Terminals, Crimp, Cable Mount (Free-Hanging), FAKRA, Data Connectivity Housings
-
- AMP
- FAKRA 射频连接器系统
- TE 内部编号 2307206-3
- TE 内部产品描述 1POS,FAKRA AUT,SOC OUTER HSG,SLD,180 DEG
-
连接器系统 : 线到线
-
可密封 : 是
-
位数 : 1
-
连接器和键控代码 : C
-
屏蔽 : 否
文档
产品图纸
- OUTER HOUSING, FEMALE, 180 DEG STANDARD, CPA, SEALED, AUTOMATED FAKRA ENG_CD_2307206-C_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2307206-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2307206-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2307206-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2307206-3_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-32145_Y.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 电线和电缆
-
连接器系统 : 线到线
-
可密封 : 是
-
连接器和壳体类型 : 母端子护套
结构特性
-
行数 : 1
-
位数 : 1
主体特性
-
连接器和键控代码 : C
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体颜色 : 信号蓝
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
屏蔽 : 否
其他
-
能够保证连接器位置 : 是
