2306868-9

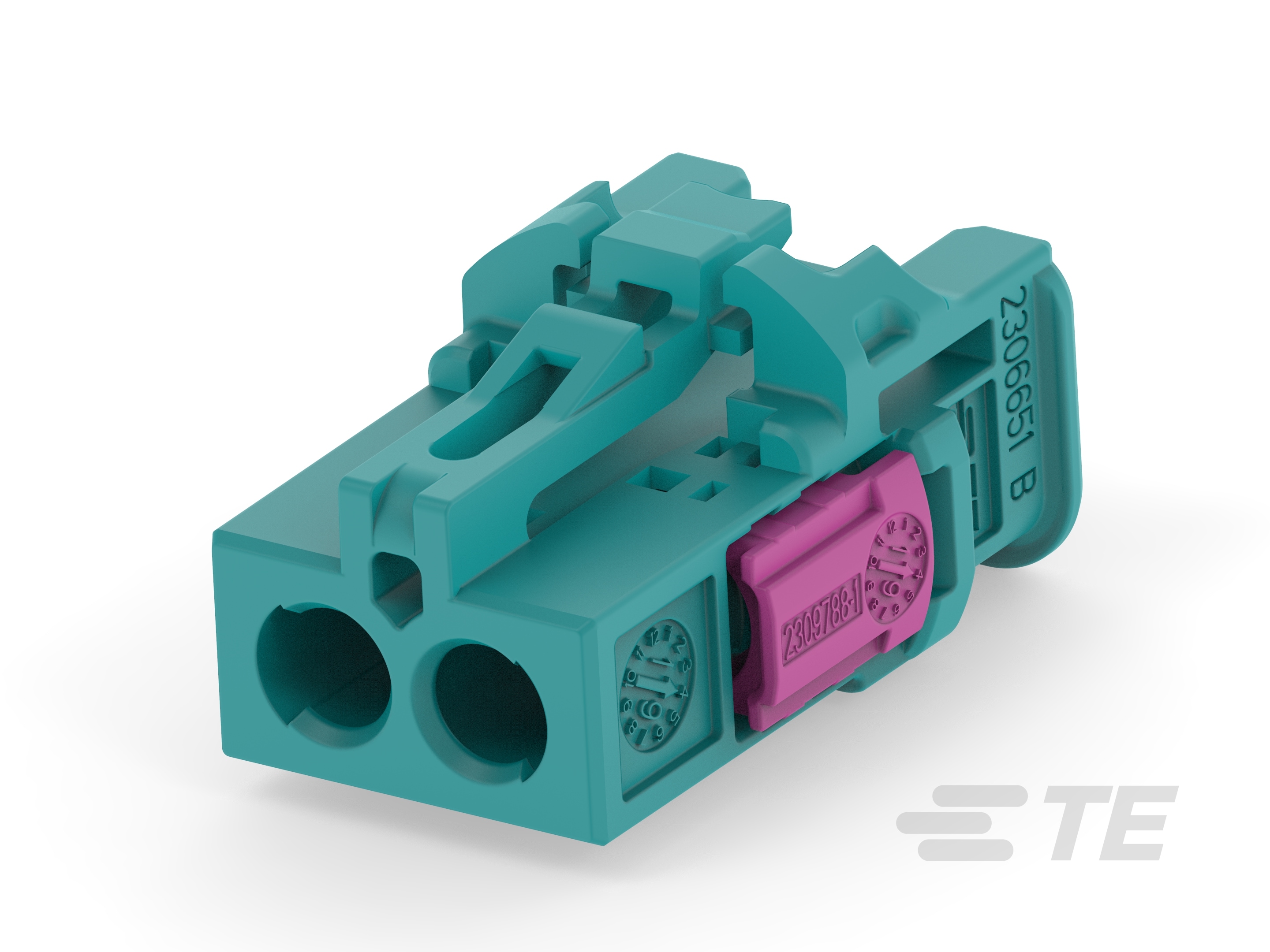

Cable-to-Cable, 180° Cable Exit, 2 Position, Z Code, Housing for Female Terminals, 4 mm [.157 in] Centerline, MATE-AX, Data Connectivity Housings

2P,MATE-AX,SOC HSG ASSY,COD Z-2306868-9

2306868-9

Cable-to-Cable, 180° Cable Exit, 2 Position, Z Code, Housing for Female Terminals, 4 mm [.157 in] Centerline, MATE-AX, Data Connectivity Housings

    • MATE-AX
  • TE 内部编号 2306868-9
  • TE 内部产品描述 2P,MATE-AX,SOC HSG ASSY,COD Z

  • 连接器系统 : 缆到缆

  • 可密封 : 否

  • 出线角度 : 180°

  • 位数 : 2

  • 连接器和键控代码 : Z

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器和端子端接到 : 电线和电缆

  • 主要锁定特性 : 端子上

  • 连接器系统 : 缆到缆

  • 可密封 : 否

  • 连接器和壳体类型 : 母端子护套

结构特性

  • 行数 : 1

  • 位数 : 2

主体特性

  • 主体材料 : PA GF

  • 出线角度 : 180°

  • 连接器和键控代码 : Z

接触件特性

  • 接合插针直径 : .4 mm [ .015 in ]

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 壳体颜色 : 水蓝色

  • 中心线（间距） : 4 mm [ .157 in ]

尺寸

  • 连接器高度 : 10.35 mm [ .407 in ]

  • 产品长度 : 18.8 mm [ .74 in ]

  • 产品宽度 : 12.2 mm [ .48 in ]

使用环境

  • 工作温度（最大值） : 105 °C [ 221 °F ]

  • 电缆类型 : RTK 031

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 屏蔽 : 否

包装特性

  • 封装数量 : 2400

  • 封装方法 : Box

其他

  • 能够保证连接器位置 : 否
