2306868-5

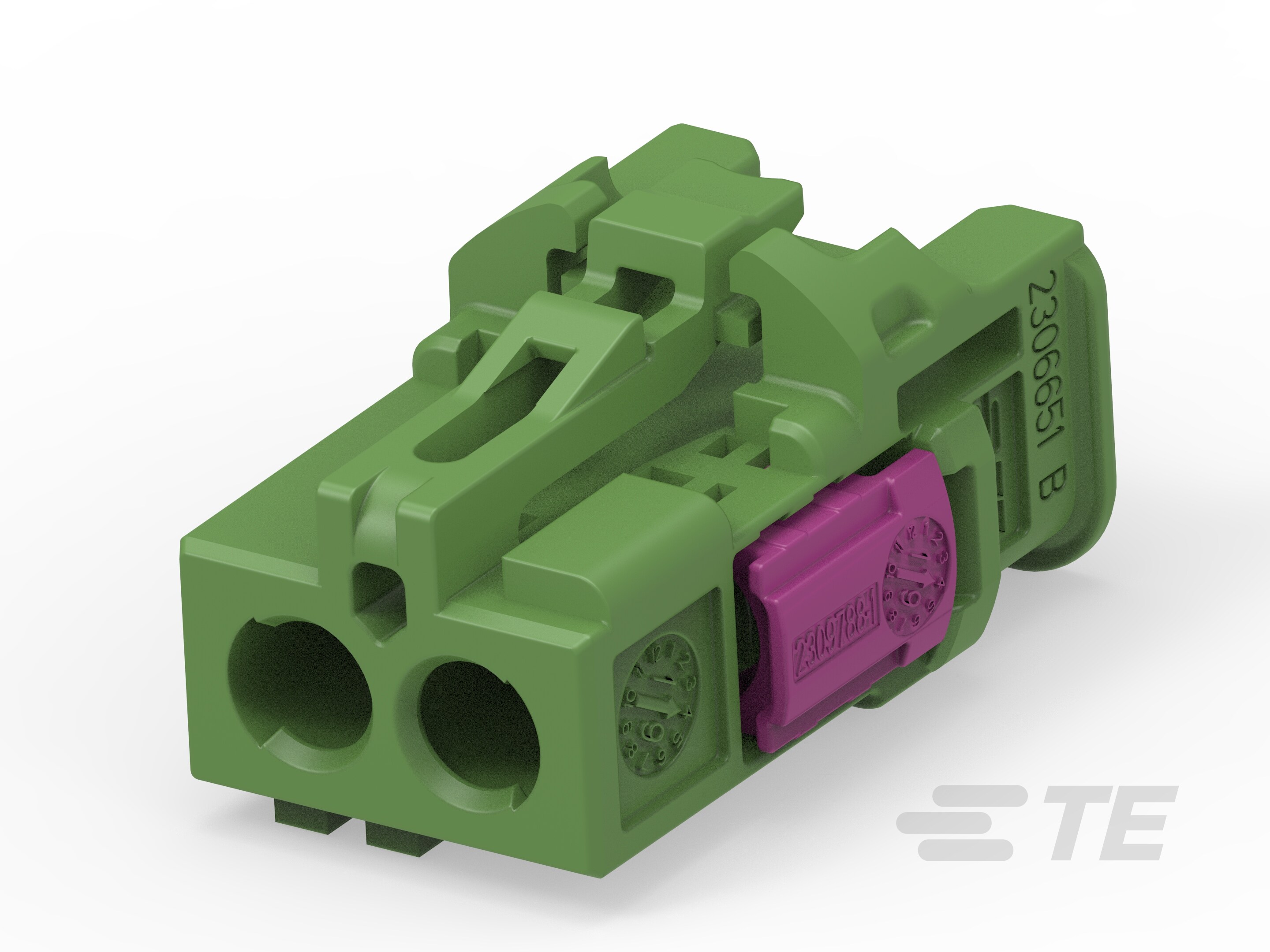

Cable-to-Cable, 180° Cable Exit, 2 Position, E Code, Housing for Female Terminals, 4 mm [.157 in] Centerline, Crimp, Data Connectivity Housings
2306868-5
Cable-to-Cable, 180° Cable Exit, 2 Position, E Code, Housing for Female Terminals, 4 mm [.157 in] Centerline, Crimp, Data Connectivity Housings
- TE 内部编号 2306868-5
- TE 内部产品描述 2P,MATE-AX,SOC HSG ASSY,180DEG,COD E
-
连接器系统 : 缆到缆
-
可密封 : 否
-
出线角度 : 180°
-
位数 : 2
-
连接器和键控代码 : E
文档
产品图纸
- 2POS, MATE-AX, SOC HSG. ASSY, 180DEG ENG_CD_2457776_A2.pdf 英文版本
- 2POS, MATE-AX, SOC HSG. ASSY, 180DEG 2pol, MATE-AX, Buchsengeh. Zsb, 180Grad ENG_CD_2306868_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2306868-5_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2306868-5_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2306868-5_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2306868-5_B.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 电线和电缆
-
主要锁定特性 : 端子上
-
连接器系统 : 缆到缆
-
可密封 : 否
-
连接器和壳体类型 : 母端子护套
结构特性
-
行数 : 1
-
位数 : 2
主体特性
-
主体材料 : PA GF
-
出线角度 : 180°
-
连接器和键控代码 : E
接触件特性
-
接合插针直径 : .4 mm [ .015 in ]
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体颜色 : 五月绿
-
中心线（间距） : 4 mm [ .157 in ]
尺寸
-
连接器高度 : 10.35 mm [ .407 in ]
-
产品长度 : 18.8 mm [ .74 in ]
-
产品宽度 : 12.2 mm [ .48 in ]
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
电缆类型 : RTK 031
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
屏蔽 : 否
包装特性
-
封装数量 : 2400
-
封装方法 : Box
其他
-
能够保证连接器位置 : 否
