2306498-3

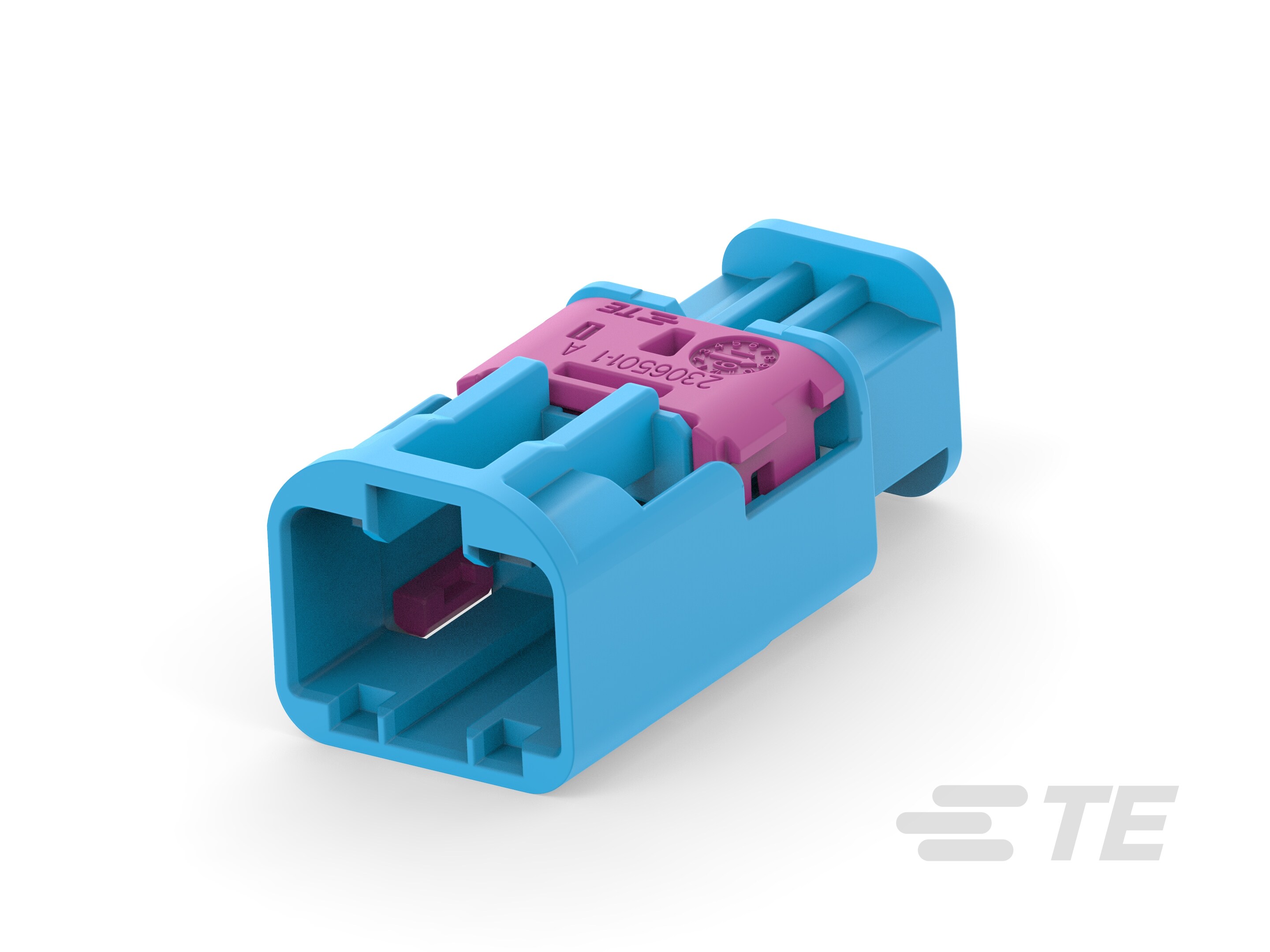

Cable-to-Cable, 180° Cable Exit, 2 Position, C Code, Housing for Male Terminals, 4 mm [.157 in] Centerline, Crimp, Data Connectivity Housings
2306498-3
Cable-to-Cable, 180° Cable Exit, 2 Position, C Code, Housing for Male Terminals, 4 mm [.157 in] Centerline, Crimp, Data Connectivity Housings
-
- MATE-AX
- TE 内部编号 2306498-3
- TE 内部产品描述 2 P, MATE-AX,PIN HSG, COD C
-
连接器系统 : 缆到缆
-
可密封 : 否
-
出线角度 : 180°
-
位数 : 2
-
连接器和键控代码 : C
文档
产品图纸
- 2POS, MATE-AX, PIN HSG, ASSY, 180DEG 2pol, MATE-AX, Stiftgeh., Zsb, 180Grad ENG_CD_2306498_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2306498-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2306498-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2306498-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2306498-3_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94468_A9.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和端子端接到 : 电线和电缆
-
主要锁定特性 : 端子上
-
连接器系统 : 缆到缆
-
可密封 : 否
-
连接器和壳体类型 : 公端子护套
结构特性
-
行数 : 1
-
位数 : 2
主体特性
-
主体材料 : PA66 GF30
-
出线角度 : 180°
-
连接器和键控代码 : C
接触件特性
-
接合插针直径 : .4 mm [ .016 in ]
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体颜色 : 淡蓝色
-
中心线（间距） : 4 mm [ .157 in ]
尺寸
-
连接器高度 : 10.75 mm [ .423 in ]
-
产品长度 : 12 mm [ .472 in ]
-
产品宽度 : 25.7 mm [ 1.012 in ]
使用环境
-
工作温度（最大值） (°C): 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
-
工作温度（最大值） (°F): 221
-
电缆类型 : RTK 031
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
屏蔽 : 否
其他
-
能够保证连接器位置 : 否
