2305987-2

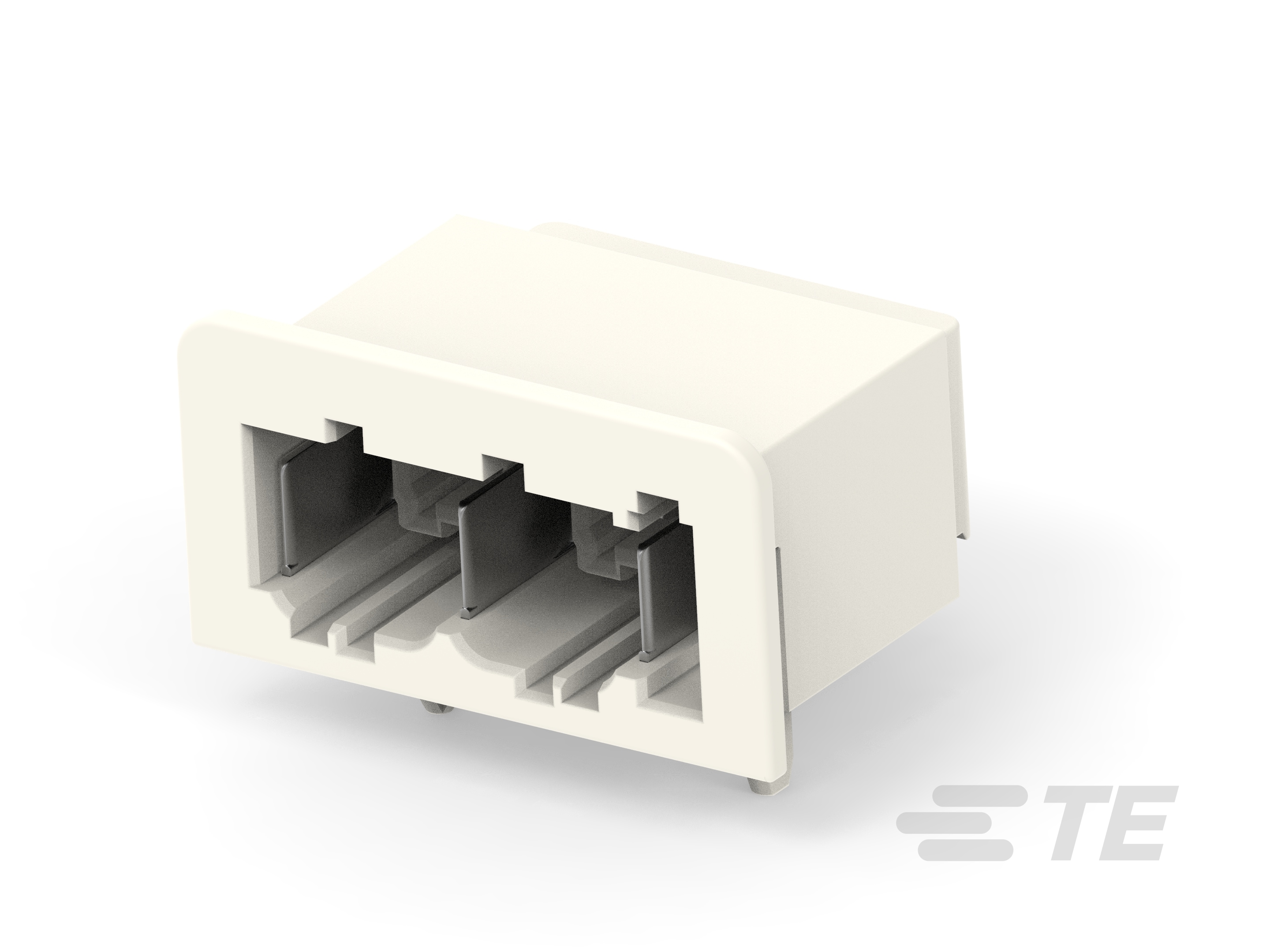

Cable-to-Board, Shielded, Horizontal, 4 Position, Board Mount, B Code, 1.8 mm [.071 in] Centerline, Data Connectivity Headers
2305987-2
Cable-to-Board, Shielded, Horizontal, 4 Position, Board Mount, B Code, 1.8 mm [.071 in] Centerline, Data Connectivity Headers
- TE 内部编号 2305987-2
- TE 内部产品描述 2-PORT MATENET HDR ASSY 90DEG, COD B
-
连接器系统 : 缆到板
-
可密封 : 否
-
屏蔽 : 是
-
PCB 安装方向 : 水平
-
位数 : 4
文档
产品图纸
- 2 PORT HEADER ASSY 2 Port Header ASSY ENG_CD_2305987_A5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2305987-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2305987-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2305987-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2305987-2_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94448_A1.pdf 英文版本
- 产品规格 ENG_SS_108-94509_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 印刷电路板
-
连接器系统 : 缆到板
-
可密封 : 否
结构特性
-
行数 : 1
-
PCB 安装方向 : 水平
-
位数 : 4
主体特性
-
连接器和键控代码 : B
接触件特性
-
端子接触部电镀材料 : 锡 (Sn)
-
对接公端宽度 : .5 mm [ .02 in ]
-
对接公端厚度 : .4 mm [ .016 in ]
-
端子额定电流（最大值） (A): 3
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
壳体颜色 : 白色
-
中心线（间距） : 1.8 mm [ .071 in ]
操作/应用
-
屏蔽 : 是
