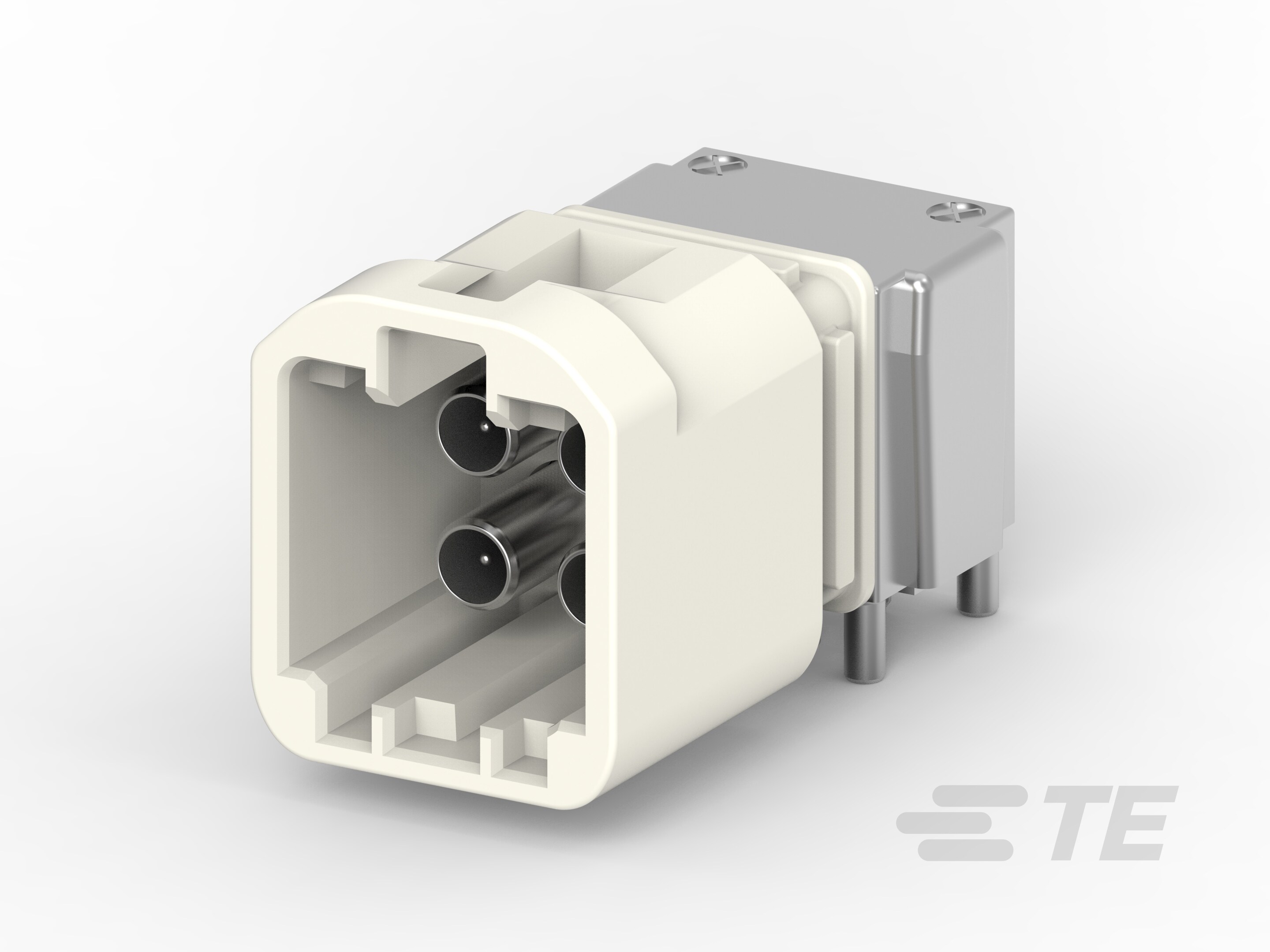

Wire-to-Board, Shielded, Horizontal, 4 Position, Board Mount, A Code, 4 mm [.157 in] Centerline, Signal, MATE-AX, Data Connectivity Headers
2304168-2
Wire-to-Board, Shielded, Horizontal, 4 Position, Board Mount, A Code, 4 mm [.157 in] Centerline, Signal, MATE-AX, Data Connectivity Headers
-
- MATE-AX
- TE 内部编号 2304168-2
- TE 内部产品描述 4P MATE-AX, HDR ASSY,90 DEG,COD B
-
连接器系统 : 线到板
-
可密封 : 否
-
屏蔽 : 是
-
PCB 安装方向 : 水平
-
位数 : 4
文档
产品图纸
- MATE-AX HEADER ASSY 4 POS 90 DEGREE UNSEALD GER_CD_2304168_B7.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2304168-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2304168-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2304168-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2304168-2_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94443_B2.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
混合型连接器 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器系统 : 线到板
-
可密封 : 否
结构特性
-
行数 : 2
-
PCB 安装方向 : 水平
-
位数 : 4
电气特征
-
工作电压 (VDC): 60
-
阻抗 (Ω): 50
信号特征
-
工作频率范围 (MHz): 10 – 9000
主体特性
-
PCB 保持特性电镀材料 : 锡
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 插针
-
中心接触件 : 带有
-
端子接触部电镀材料 : 银 (Ag)
-
射频连接器中心端子电镀材料 : 银 (Ag)
-
外部端子电镀材料 : 锡 (Sn)
-
接合插针直径 : .4 mm [ .016 in ]
-
端子额定电流（最大值） (A): 3
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
壳体颜色 : 乌黑色
-
中心线（间距） : 4 mm [ .157 in ]
尺寸
-
连接器高度 : 14.4 mm [ .567 in ]
-
产品长度 : 24.3 mm [ .957 in ]
-
产品宽度 : 12 mm [ .472 in ]
使用环境
-
工作温度（最大值） (°C): 65, 70, 75, 80, 85, 90, 100, 105
-
工作温度（最大值） (°F): 221
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
装配工艺特点 : 板支座
-
焊接工艺 : 支持回流焊
-
屏蔽 : 是
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94HB
包装特性
-
封装方法 : Reel
其他
-
电介质材料 : LCP
-
接口编号 : 208-18131
