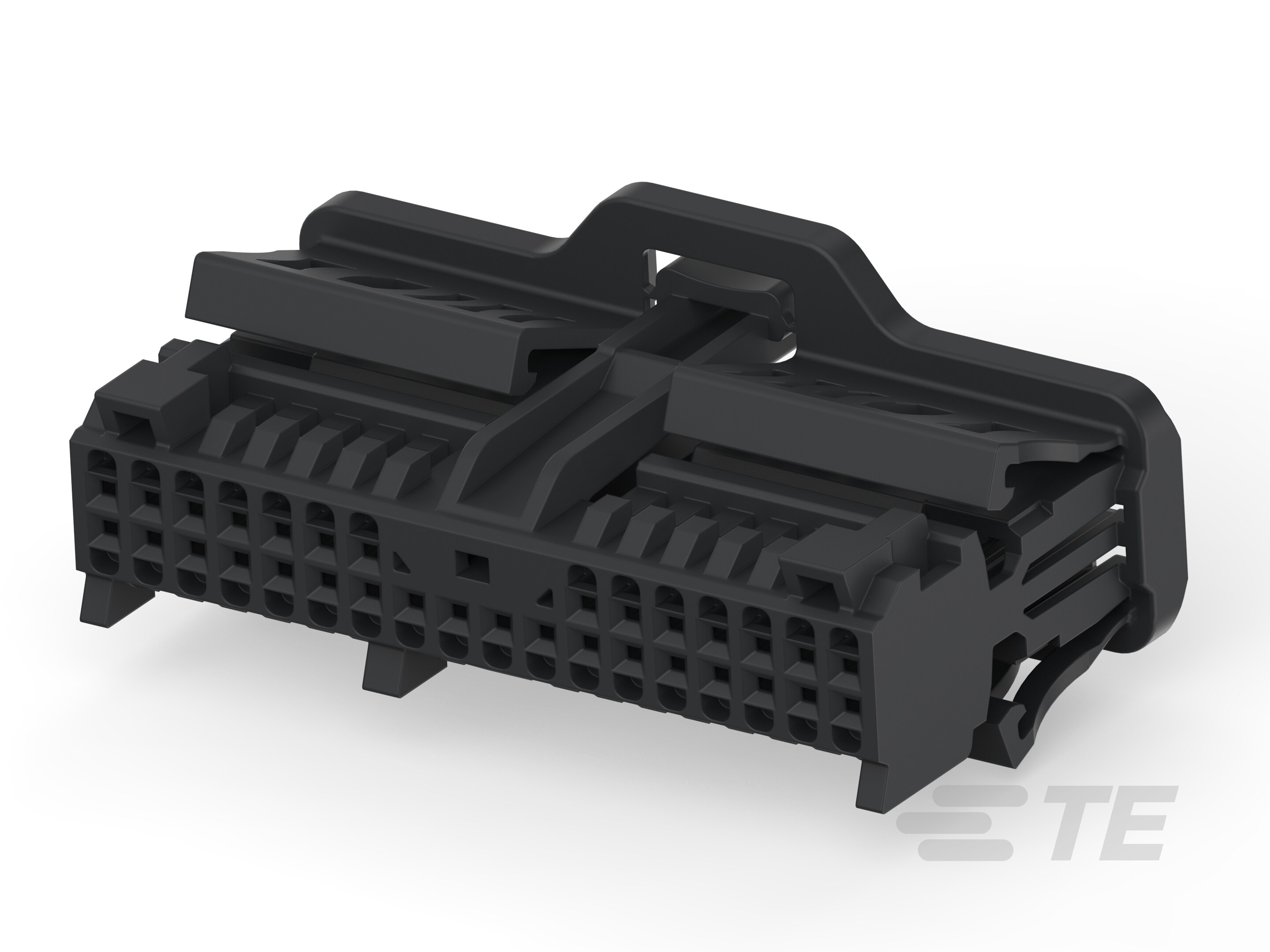

2303088-2
32 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Wire, 1.8 mm [.071 in] Centerline, Black, Wire & Cable, Signal
2303088-2
32 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Wire, 1.8 mm [.071 in] Centerline, Black, Wire & Cable, Signal
-
- NanoMQS
- TE 内部编号 2303088-2
- TE 内部产品描述 32POS,NANOMQS,REC HSG,UNSLD,COD A,FFC
-
位数 : 32
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : .5 mm [ .02 in ]
-
连接器系统 : 线到板, 线到线
-
中心线（间距） : 1.8 mm [ .071 in ]
文档
产品图纸
- 8/ 20/ 32POS,NANOMQS, FPC/FFC, REC HSG, UNSLD ENG_CD_2303088_B4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2303088-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2303088-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2303088-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2303088-2_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94437_B.pdf 英文版本
- 产品规格 ENG_SS_108-94541_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板, 线到线
-
可密封 : 否
-
主要锁定特性 : 端子上
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 32
-
行数 : 2
电气特征
-
标称电压架构 (V): 12, 24
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : .5mm
-
对接公端宽度 : .5 mm [ .02 in ]
-
端子额定电流（最大值） (A): 3
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 1.8 mm [ .071 in ]
尺寸
-
行间距 (mm): 1.5
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : Signal
其他
-
能够保证连接器位置 : 否
