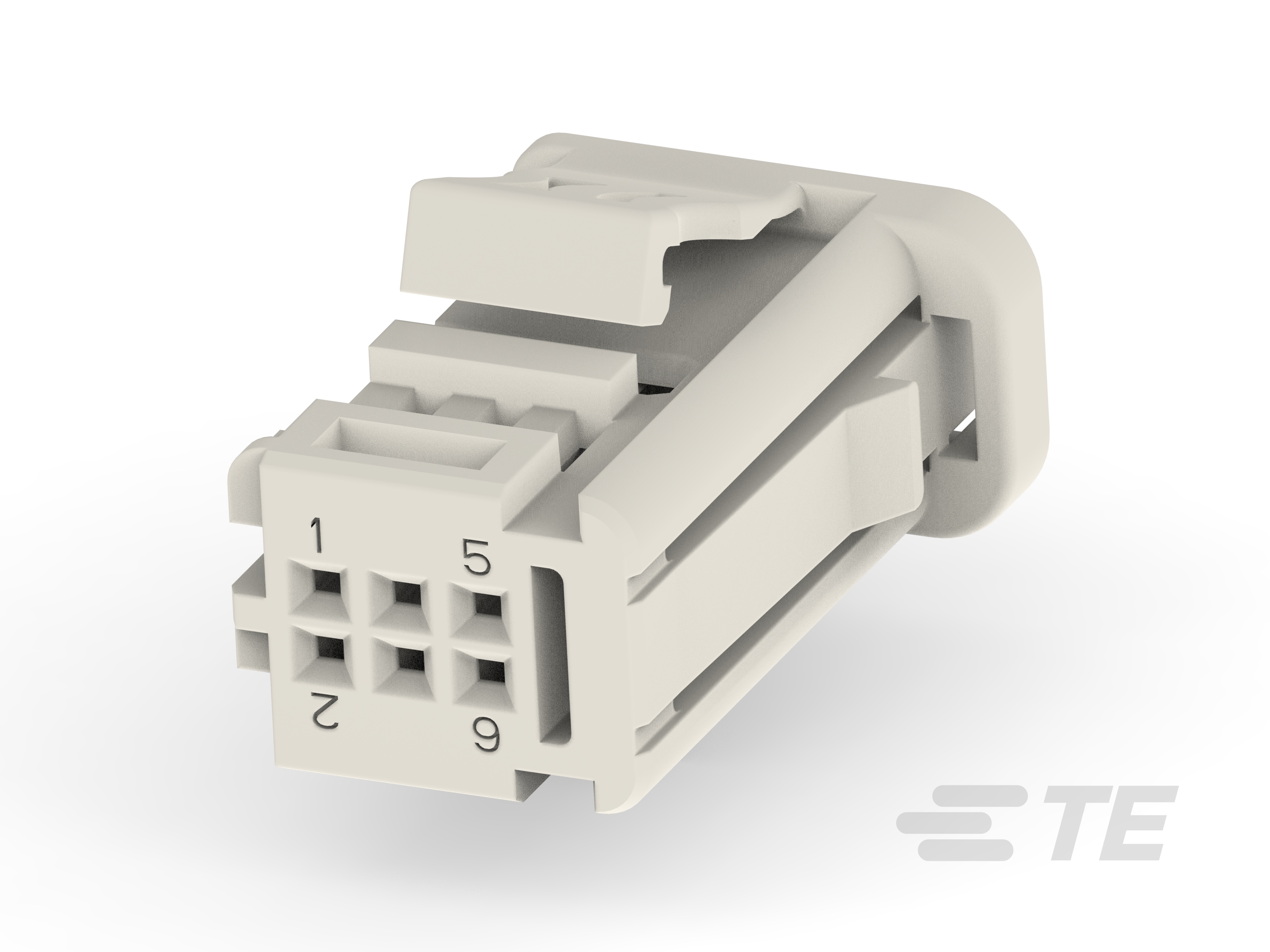

Name: 6POS,NANOMQS,REC HSG,COD B
Brand: NanoMQS

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 6
行数 : 2

电气特征

标称电压架构 (V): 12

主体特性

主要产品颜色 : 土黄色
连接器和键控代码 : B

接触件特性

端子类型 : 母端
端子大小 : .5mm
对接公端宽度 : .5 mm [ .02 in ]
端子额定电流（最大值） (A): 7

机械附件

接合对准 : 带有
接合对准类型 : 键控
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF10
中心线（间距） : 1.8 mm [ .071 in ]

使用环境

工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
工作温度（最大值） : 105 °C [ 221 °F ]

操作/应用

电路应用 : Signal

其他

能够保证连接器位置 : 否

2302501-2

12 V, 6 Position, Automotive Receptacle, Cable-to-Board / Cable-to-Cable, 1.8 mm [.071 in] Centerline, Natural, Wire & Cable, Signal, Nano MQS

2302501-2

12 V, 6 Position, Automotive Receptacle, Cable-to-Board / Cable-to-Cable, 1.8 mm [.071 in] Centerline, Natural, Wire & Cable, Signal, Nano MQS

标称电压架构 (V): 12

连接器和壳体类型 : 母端

位数 : 6

可密封 : 否

工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

混合型连接器 : 否

连接器形状 : 矩形

连接器和壳体类型 : 母端

可密封 : 否

主要锁定特性 : 锁定枪

连接器系统 : 缆到板 | 缆到缆

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 6

行数 : 2

电气特征

标称电压架构 (V): 12

主体特性

主要产品颜色 : 土黄色

连接器和键控代码 : B

接触件特性

端子类型 : 母端

端子大小 : .5mm

对接公端宽度 : .5 mm [ .02 in ]

端子额定电流（最大值） (A): 7

机械附件

接合对准 : 带有

接合对准类型 : 键控

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF10

中心线（间距） : 1.8 mm [ .071 in ]

使用环境

工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

工作温度（最大值） : 105 °C [ 221 °F ]

操作/应用

电路应用 : Signal

其他

能够保证连接器位置 : 否

产品合规性
