2301835-2

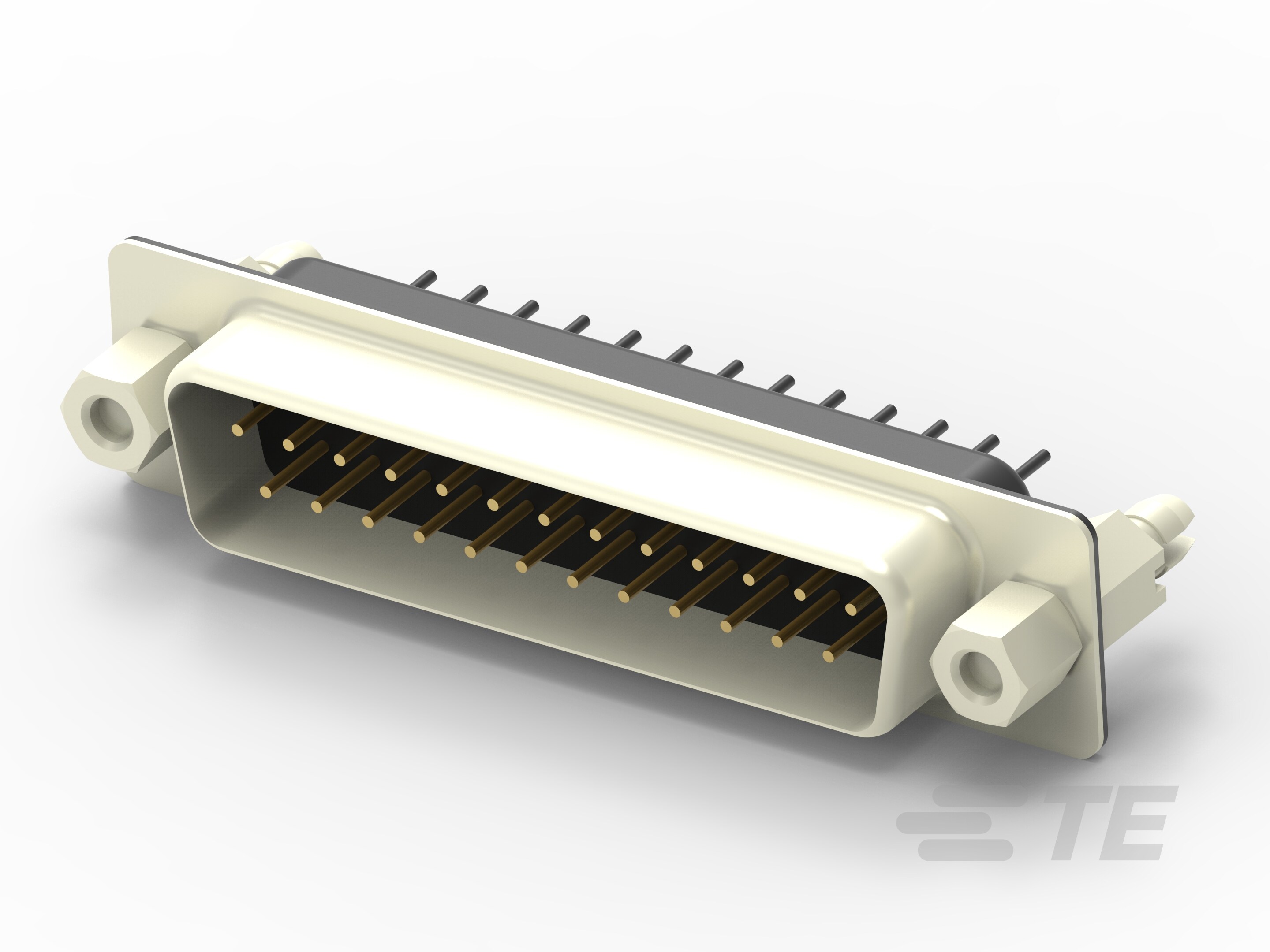

25 Position, Plug, Wire-to-Board, Board Mount, Shell Size 3, 2.77 mm [.109 in] Centerline, Printed Circuit Board, Signal, AMPLIMITE HD-20

AMPL PLUG HD20, VERT, 25P, B/L,4-40 S/LO-2301835-2

2301835-2

25 Position, Plug, Wire-to-Board, Board Mount, Shell Size 3, 2.77 mm [.109 in] Centerline, Printed Circuit Board, Signal, AMPLIMITE HD-20

    • AMPLIMITE
    • AMPLIMITE HD-20
  • TE 内部编号 2301835-2
  • TE 内部产品描述 AMPL PLUG HD20, VERT, 25P, B/L,4-40 S/LO

  • 位数 : 25

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到板

  • 连接器安装类型 : 板安装

  • 连接器壳体尺寸 : 3

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到板

  • 连接器壳体尺寸 : 3

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 位数 : 25

  • 行数 : 2

  • PCB 安装方向 : 垂直

主体特性

  • 主要产品颜色 : 黑色

  • 连接器外形 : 高

接触件特性

  • 端子形状和构造 : 圆形

  • 端子额定电流（最大值） (A): 1.5

  • 端子选项 : 已安装

端接特性

  • 端接柱体和尾部直径 : .6 mm [ .023 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • 连接器安装类型 : 板安装

  • PCB 安装固定 : 带有

  • PCB 安装固定类型 : 板锁

  • 接合固定 : 带有

  • 接合固定类型 : 4-40 螺钉锁

壳体特性

  • 外壳材料 : 玻璃填充 PBT

  • 中心线（间距） : 2.77 mm [ .109 in ]

尺寸

  • 行间距 : 2.84 mm [ .112 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : Signal
