2299280-2

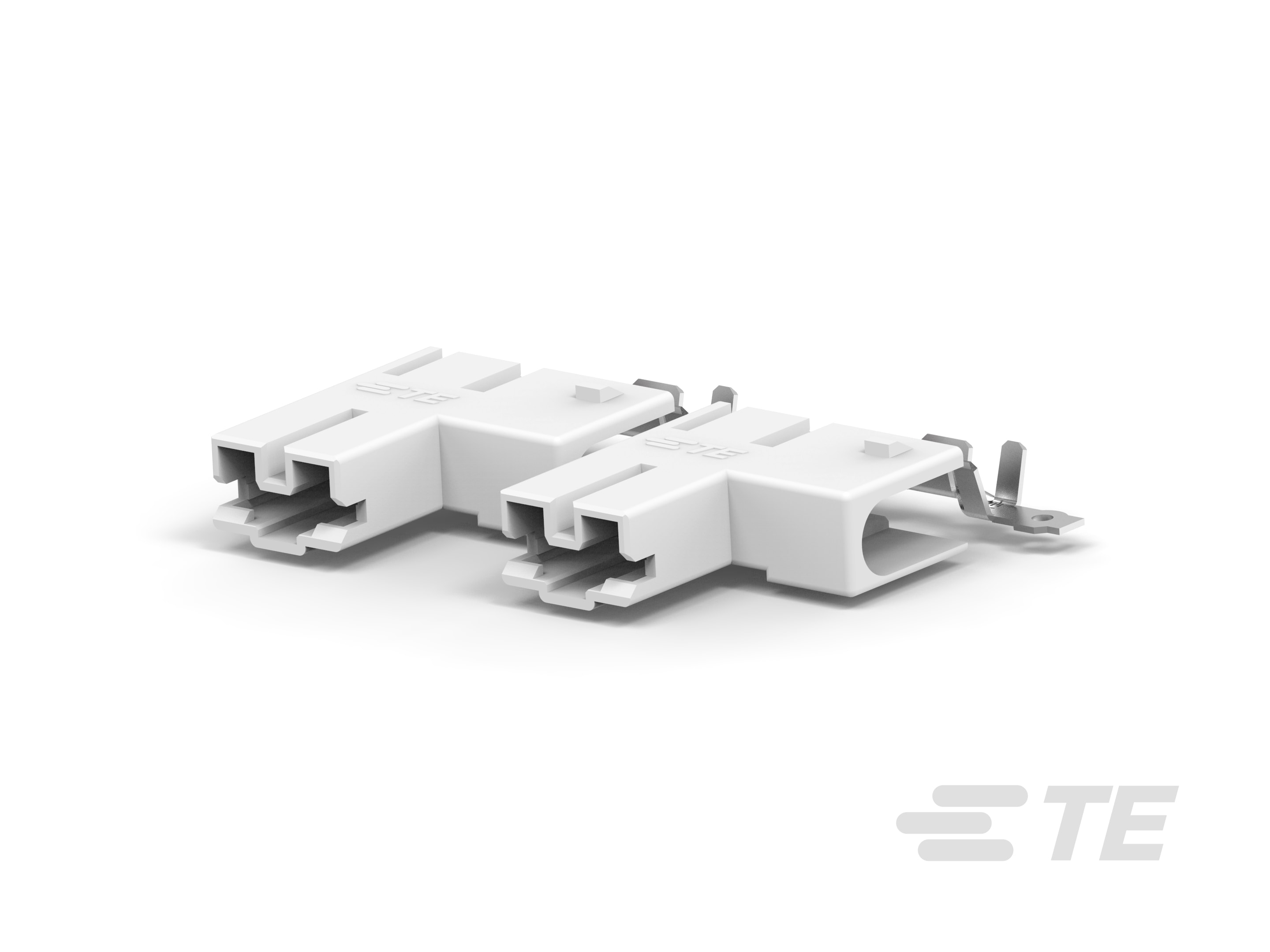

Quick Disconnect Receptacle, Fully Insulated, 16 – 14 AWG, 1 – 2 mm² Wire, 6.35 mm [.25 in] Tab Width, F-Crimp, Flag, Brass, Tin Plating, POD-LOK 250
2299280-2
Quick Disconnect Receptacle, Fully Insulated, 16 – 14 AWG, 1 – 2 mm² Wire, 6.35 mm [.25 in] Tab Width, F-Crimp, Flag, Brass, Tin Plating, POD-LOK 250
-
- POD-LOK
- POD-LOK 250
- TE 内部编号 2299280-2
- TE 内部产品描述 POD-LOK 250 FLAG AWG 16-14 PTPBR GF
-
快速断开端子类型 : 母端
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1 – 2
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2299280-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2299280-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2299280-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2299280-2_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-106262_A10.pdf 英文版本
- 产品规格 ENG_SS_108-106262_A10.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_40049609_C1_A.pdf 英文版本
- UL ENG_AAD_UL_E28476_20170621_D.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
插入力 : 低
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
电气特征
-
额定电压 (V): 600
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 标志
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .41 mm [ .016 in ]
-
兼容的绝缘直径范围 : 3 – 4 mm [ .12 – .16 in ]
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1 – 2
使用环境
-
绝缘选项 : 完全绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 2400
-
封装方法 : 带/卷
