2298506-1

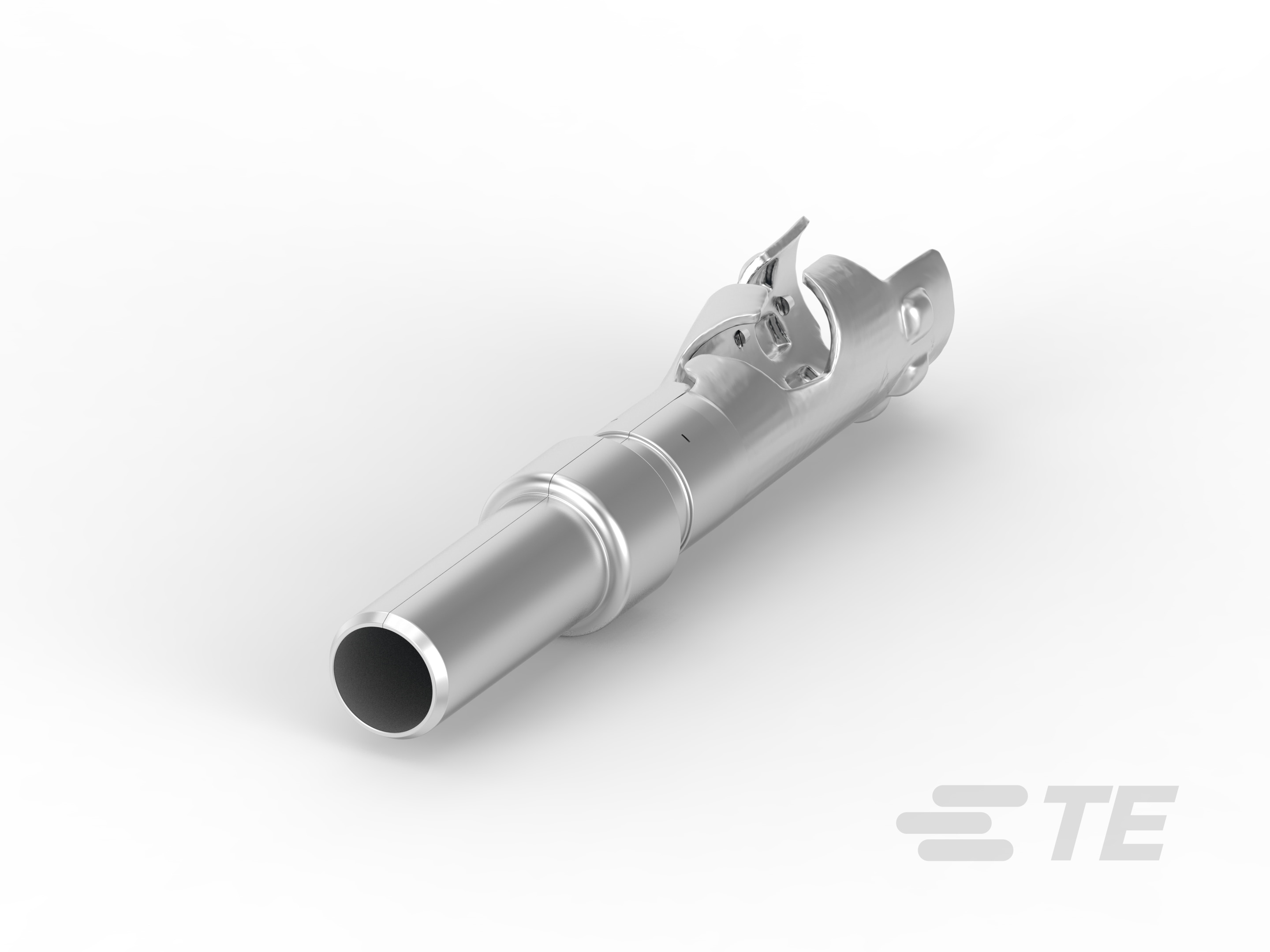

Pin Terminal, 26 AWG, .14 mm² Wire, Tin (Sn), .4 mm [.016 in] Pin Diameter, Unsealed, Terminates To Wire & Cable, AMP MCP Hybrid Coax

MATE-AX, Pin outer contact, RG 174-2298506-1

2298506-1

Pin Terminal, 26 AWG, .14 mm² Wire, Tin (Sn), .4 mm [.016 in] Pin Diameter, Unsealed, Terminates To Wire & Cable, AMP MCP Hybrid Coax

    • MATE-AX
    • AMP MCP 混合同轴电缆
  • TE 内部编号 2298506-1
  • TE 内部产品描述 MATE-AX, Pin outer contact, RG 174

  • 端子类型 : 插针

  • 线径 (AWG): 26

  • 线径 (mm²): .14

  • 接触面电镀 : 锡 (Sn)

  • 主要锁定特性 : 端子上

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 主要锁定特性 : 端子上

  • 可密封 : 否

结构特性

  • 与线缆类型兼容 : 同轴电缆

主体特性

  • 端子密封类型 : 非密封

接触件特性

  • 端子大小 : .4mm

  • 压接类型 : F 型压接

  • 端子类型 : 插针

  • 接触面电镀 : 锡 (Sn)

  • 接合插针直径 : .4 mm [ .016 in ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

尺寸

  • 线径 (AWG): 26

  • 线径 (mm²): .14

  • 线径查找 (mm²): .14

  • 线径查找 (AWG): 26

  • 公端长度 : 19.9 mm [ .78 in ]

使用环境

  • 工作温度（最大值） : 105 °C [ 221 °F ]

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

包装特性

  • 封装数量 : 3200

  • 封装方法 : Reel

其他

  • 端子传导 : 0 – 24 A（低功率）
