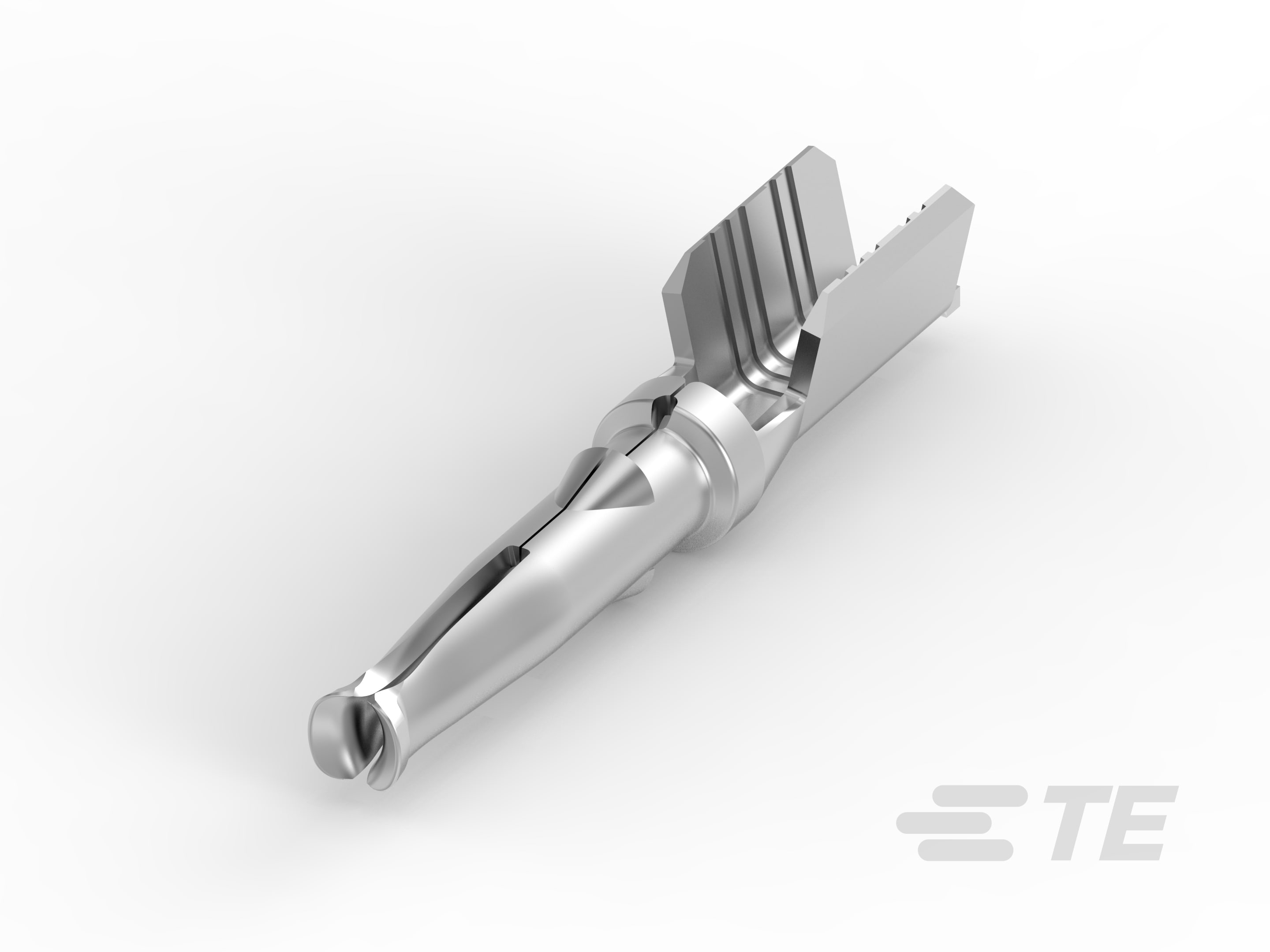

2298496-1
Socket Terminal, 26 AWG, .14 mm² Wire, .4 mm [.016 in] Pin Diameter, Terminates To Wire & Cable, 17.11 mm [.688 in] Tab Length, MATE-AX
2298496-1
Socket Terminal, 26 AWG, .14 mm² Wire, .4 mm [.016 in] Pin Diameter, Terminates To Wire & Cable, 17.11 mm [.688 in] Tab Length, MATE-AX
-
- MATE-AX ,
- AMP MCP 混合同轴电缆
- TE 内部编号 2298496-1
- TE 内部产品描述 MATE-AX, Socket center contact, RG 174
-
端子类型 : 插座
-
线径 (AWG): 26
-
线径 (mm²): .14
-
主要锁定特性 : 端子上
-
可密封 : 否
文档
产品图纸
- MATE-AX 180DEG SOCKET CONTACT, ASSY MATE-AX 180Grad Buchsenkontakt, Assy ENG_CD_2298510_A4.pdf 英文版本
- MATE-AX,SOCKET CENTER CONTACT 180DEG MATE-AX,Innenleiterbuchsenkontakt,180Grad ENG_CD_2298496_B2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2298496-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2298496-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2298496-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2298496-1_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94413_A9.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 端子上
-
可密封 : 否
结构特性
-
与线缆类型兼容 : 同轴电缆
接触件特性
-
端子大小 : .4mm
-
压接类型 : F 型压接
-
端子类型 : 插座
-
接合插针直径 : .4 mm [ .016 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
尺寸
-
线径 (AWG): 26
-
线径 (mm²): .14
-
线径查找 (mm²): .14
-
线径查找 (AWG): 26
-
公端长度 : 17.11 mm [ .688 in ]
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 30000
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
