2298139-1

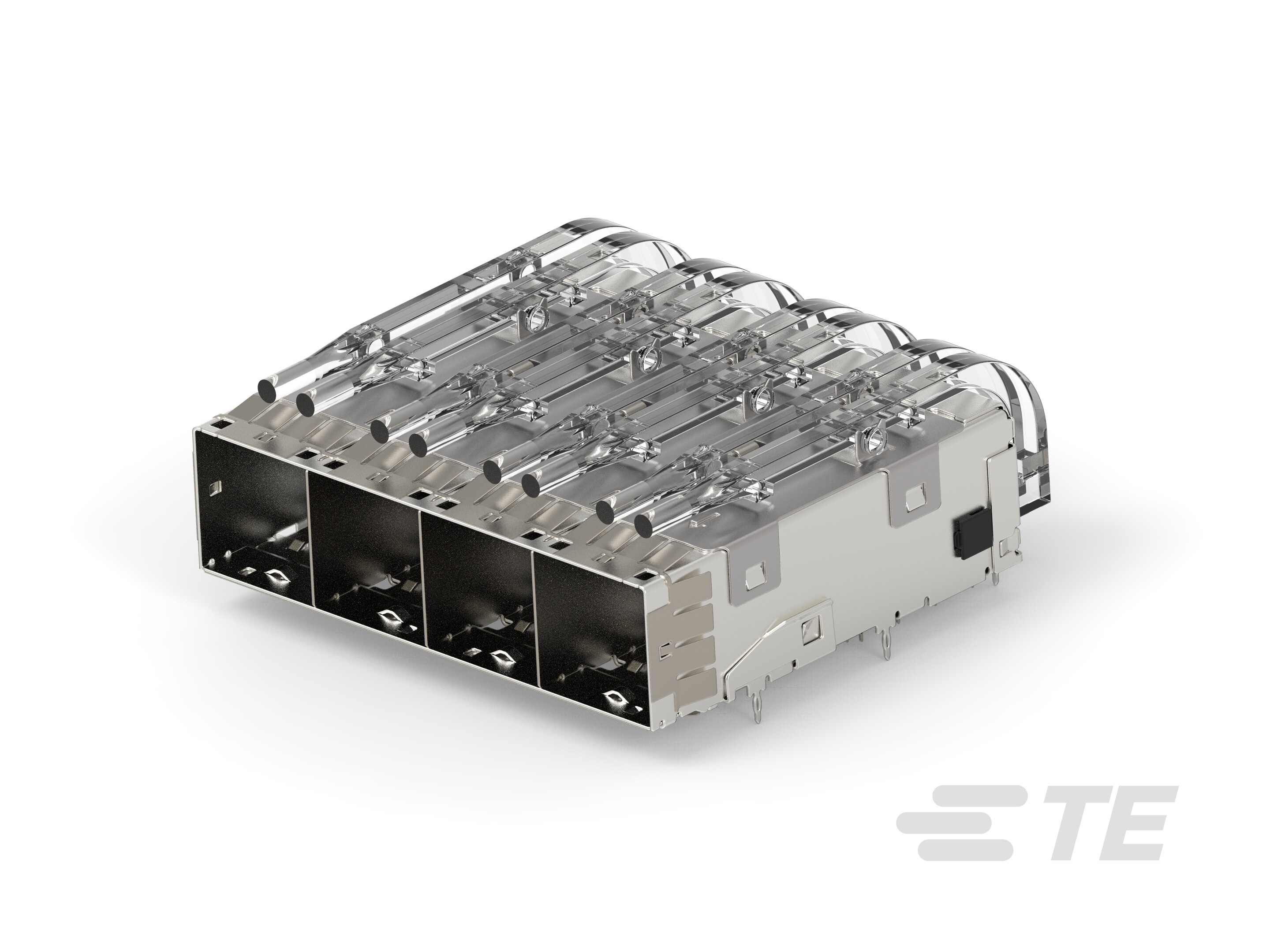

Mini-SAS HD, Connector, .75mm [.029in] Centerline, Signal, Operating Temperature Range -55 – 85 °C [-67 – 185 °F], Data Rate (Max) 12 Gb/s
2298139-1
Mini-SAS HD, Connector, .75mm [.029in] Centerline, Signal, Operating Temperature Range -55 – 85 °C [-67 – 185 °F], Data Rate (Max) 12 Gb/s
-
- Mini-SAS HD
- TE 内部编号 2298139-1
- TE 内部产品描述 MINISAS HD 1X4 REC ASSY W/ LOWER LP
- 所有 Mini-SAS HD 笼子 (11)
-
外形尺寸 : Mini-SAS HD
-
插拔式 I/O 产品类型 : 连接器
-
中心线（间距） : .75 mm [ .029 in ]
-
可密封 : 否
-
电路应用 : Signal
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2298139-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2298139-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2298139-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2298139-1_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13316_D.pdf 英文版本
- 产品规格 ENG_SS_108-2462_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
外形尺寸 : Mini-SAS HD
-
插拔式 I/O 产品类型 : 连接器
-
可密封 : 否
结构特性
-
位数 : 144
-
端口数量 : 4
-
端口矩阵配置 : 1 x 4
电气特征
-
数据速率（最大值） (Gb/s): 12
接触件特性
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): .5
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
壳体特性
-
外壳材料 : LCP GF30
-
中心线（间距） : .75 mm [ .029 in ]
尺寸
-
PCB 的外形高度 : 15.43 mm [ .607 in ]
使用环境
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 盒和托盘
其他
-
包括的光管 : 是
-
EMI 遏制特性类型 : 内部/外部 EMI 簧片
