该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 混合型连接器 :

  • 连接器和壳体类型 : Housing for Female Terminals

  • 连接器系统 : 缆到板, 缆到缆

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 弹簧锁 : 带有

  • 光模块 : 不带

电气特征

  • Operating Voltage (VDC): 60

  • 阻抗 (Ω): 50

信号特征

  • 工作频率范围 (MHz): 0 – 10000

主体特性

  • 主体材料 : 磷青铜

  • 电缆出口类型 : 直式

  • 出线角度 : 180°(直插式)

  • 插针 : 带有

  • 环境保护 : 带有

接触件特性

  • 射频连接器中心端子电镀材料 :

  • 端子接触部电镀材料 : 银 (Ag)

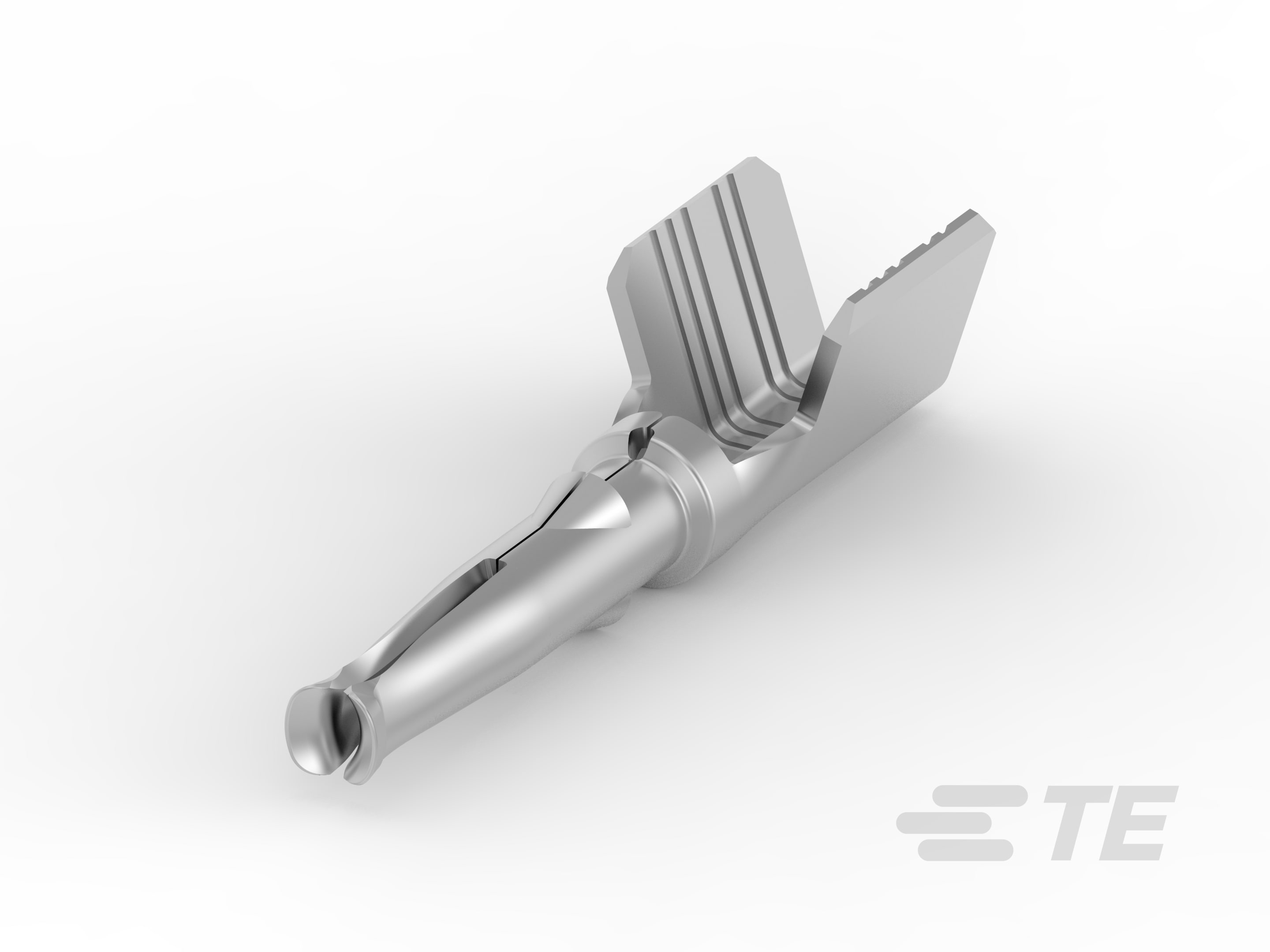

  • 端子类型 : 插座

  • 接合插针直径 : .4 mm [ .016 in ]

  • 端子额定电流(最大值) (A): 3

  • 中心接触件 : 带有

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 接合固定 : 不带

  • 连接器安装类型 : 电缆安装(自由悬挂)

壳体特性

  • 中心线(间距) (mm): 4

尺寸

  • 产品高度 (mm): 1.53

  • 产品长度 (mm): 7.01

  • 产品宽度 (mm): 1.8

使用环境

  • 工作温度(最大值) (°C): 65, 70, 75, 80, 85, 90, 100, 105

  • 工作温度(最大值) (°F): 149, 158, 167, 176, 185, 194, 212, 221

  • 电缆类型 : 同轴电缆

  • 工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 屏蔽 :

  • 电路应用 : Signal

行业标准

  • 机构和标准 : USCAR/LV214

包装特性

  • 封装方法 : Reel

  • 封装数量 : 30000

其他

  • 电介质材料 : PBT

  • 外部端子电镀材料 : 锡 (Sn)
