2295435-9

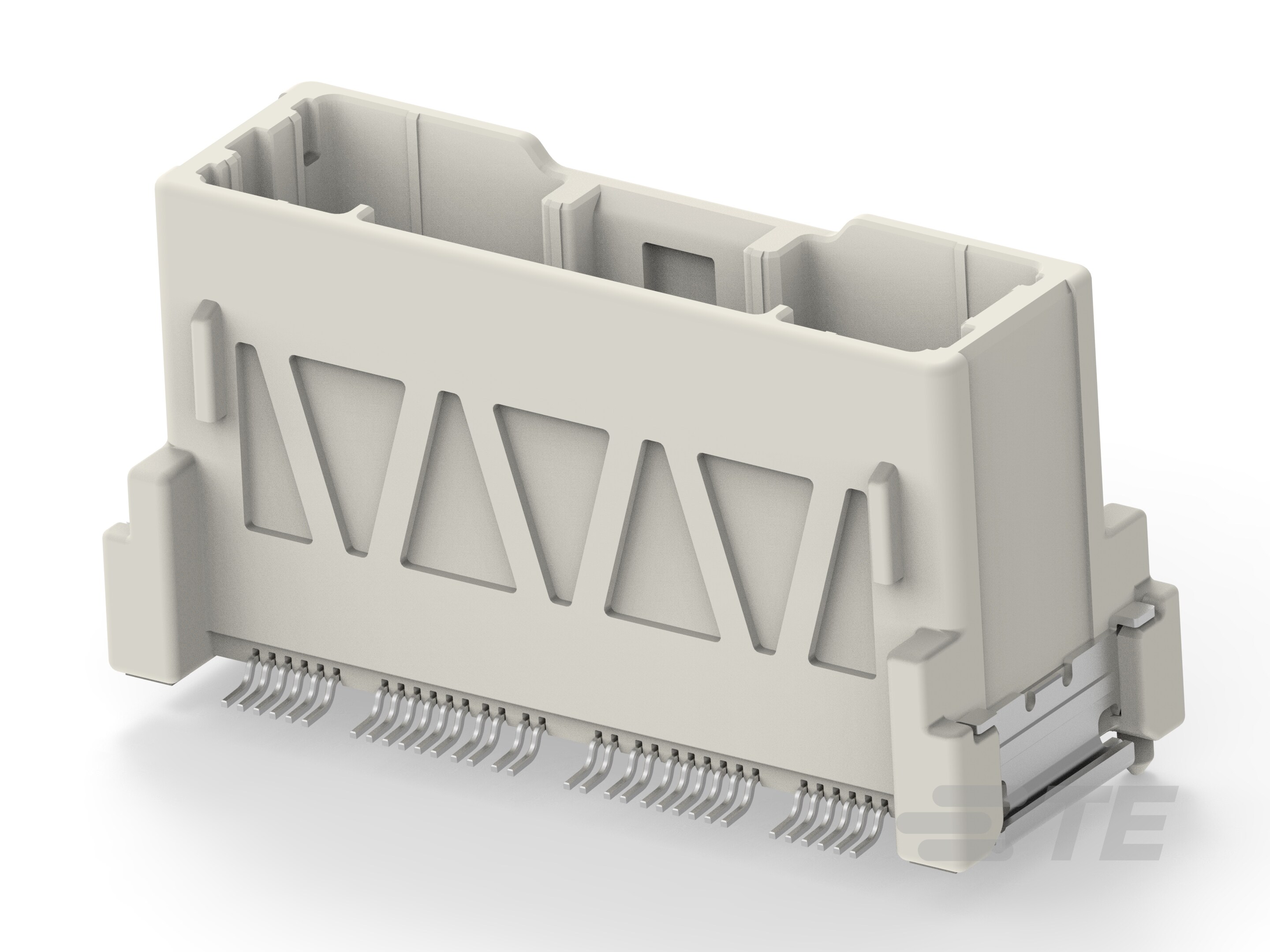

Vertical, Wire-to-Board, 36 Position, 2 Rows, 1.6mm / 2mm / 3.2mm [.063in / .078in / .125in] Centerline, Tin (Sn), 0.50 Connector System
2295435-9
Vertical, Wire-to-Board, 36 Position, 2 Rows, 1.6mm / 2mm / 3.2mm [.063in / .078in / .125in] Centerline, Tin (Sn), 0.50 Connector System
-
- AMP
- .50 连接器系统
- TE 内部编号 2295435-9
- TE 内部产品描述 36POS,HYBRID,HDR ASSY,180DEG,SMD
-
PCB 安装方向 : 垂直
-
连接器系统 : 线到板
-
位数 : 36
-
行数 : 2
-
中心线（间距） (mm): 1.6 | 2 | 3.2
-
中心线（间距） (in): .063 | .078 | .125
文档
产品图纸
- 0.5/1.5 HYBRID CONNECTOR SMT TYPE 36POSITION CAP ASSEMBLY V-TYPE JPN_CD_2295435_B2.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2295435-9_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2295435-9_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2295435-9_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2295435-9_B.3d_stp.zip 英文版本
产品规格
- 产品规格 JPN_SS_108-140165_A1.pdf 日语
- 合格检测报告 JPN_SS_501-78711_A.pdf 日语
使用说明书
- 使用说明书（美国） ENG_SS_411-78360_A.pdf 英文版本
- 使用说明书（非美国） JPN_SS_411-78360-1_A.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
接头类型 : 全部带罩
-
混合板端连接器 : 是
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
-
位数 : 36
-
行数 : 2
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 公端
-
端子接触部电镀材料 : 锡 (Sn)
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
PCB 安装对准 : 带有
-
PCB 安装固定 : 带有
-
接合对准 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） (mm): 1.6 | 2 | 3.2
-
中心线（间距） (in): .063 | .078 | .125
使用环境
-
工组温度范围 : -30 – 85 °C [ -22 – 185 °F ]
操作/应用
-
焊接工艺 : 支持回流焊
-
电路应用 : 电源和信号
包装特性
-
封装方法 : Tube
