2295167-1

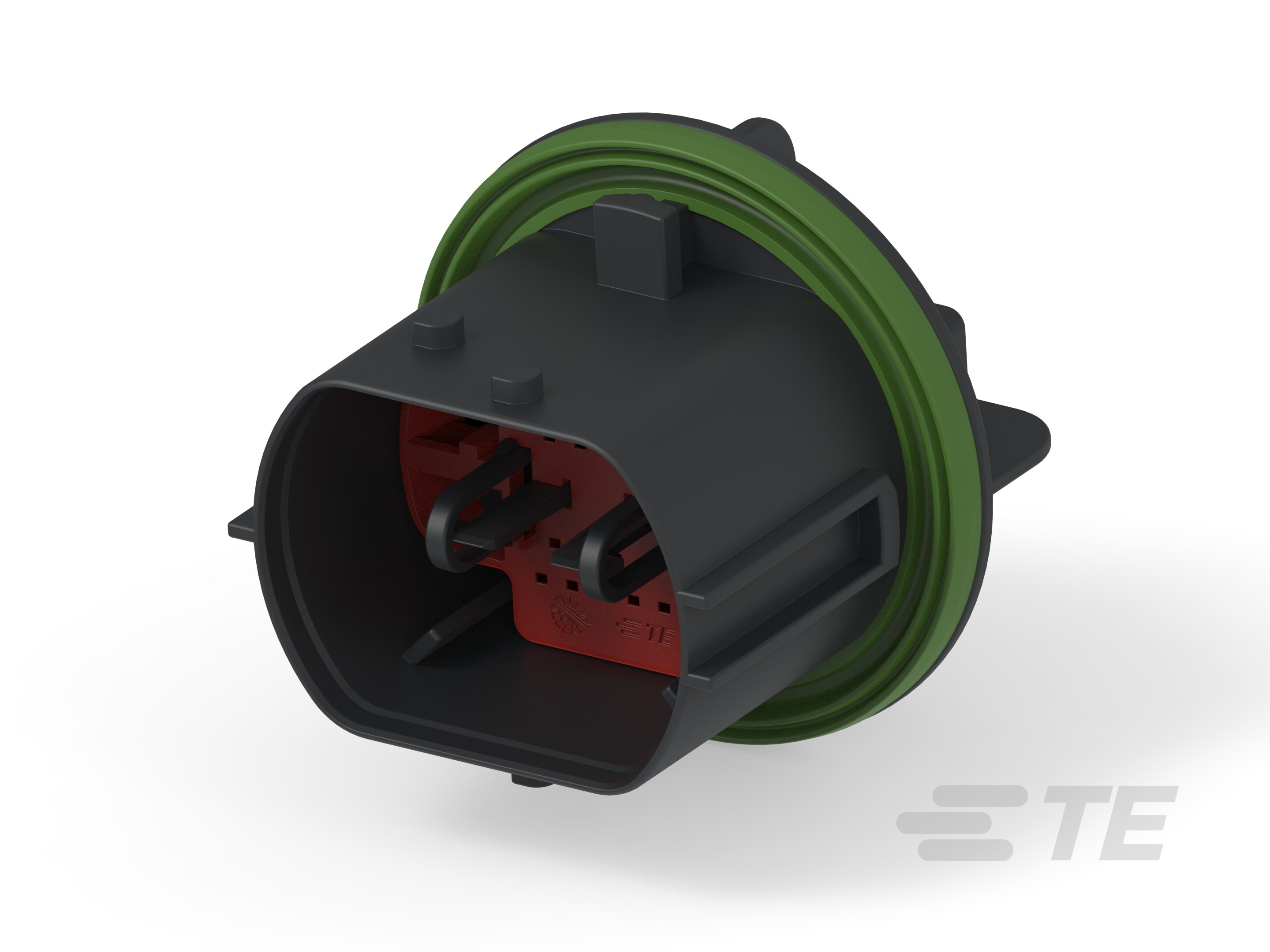

22 Position Housing, Housing for Male Terminals, Wire-to-Wire, 2.6 mm [.102 in] Centerline, Sealable, Black, Generation Y Connector System
2295167-1
22 Position Housing, Housing for Male Terminals, Wire-to-Wire, 2.6 mm [.102 in] Centerline, Sealable, Black, Generation Y Connector System
-
- Generation Y 连接器系统
- TE 内部编号 2295167-1
- TE 内部产品描述 22POS,0.64 MALE GEN. Y,TABHSG,ASSY,SLD
-
位数 : 22
-
连接器和壳体类型 : 公端子护套
-
对接公端宽度 (mm): .64, 2.8
-
对接公端宽度 (in): .025, .11
-
连接器系统 : 线到线
-
中心线（间距） : 2.6 mm [ .102 in ]
文档
产品图纸
- MALE HOUSING ASSEMBLY 22WAY CONNECTOR ENG_CD_2295167_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2295167-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2295167-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2295167-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2295167-1_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94456_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 圆形
-
混合型连接器 : 是
-
连接器和壳体类型 : 公端子护套
-
连接器系统 : 线到线
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 22
-
行数 : 4
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 公端
-
端子大小 : .64mm, 2.8mm
-
对接公端宽度 (mm): .64, 2.8
-
对接公端宽度 (in): .025, .11
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 2.6 mm [ .102 in ]
尺寸
-
连接器高度 : 28 mm [ 1.12 in ]
-
产品长度 : 47 mm [ 1.85 in ]
-
产品宽度 : 42 mm [ 1.65 in ]
-
行间距 : 3 mm [ .11 in ]
操作/应用
-
电路应用 : Signal
其他
-
可维修 : 否
-
能够保证连接器位置 : 否
