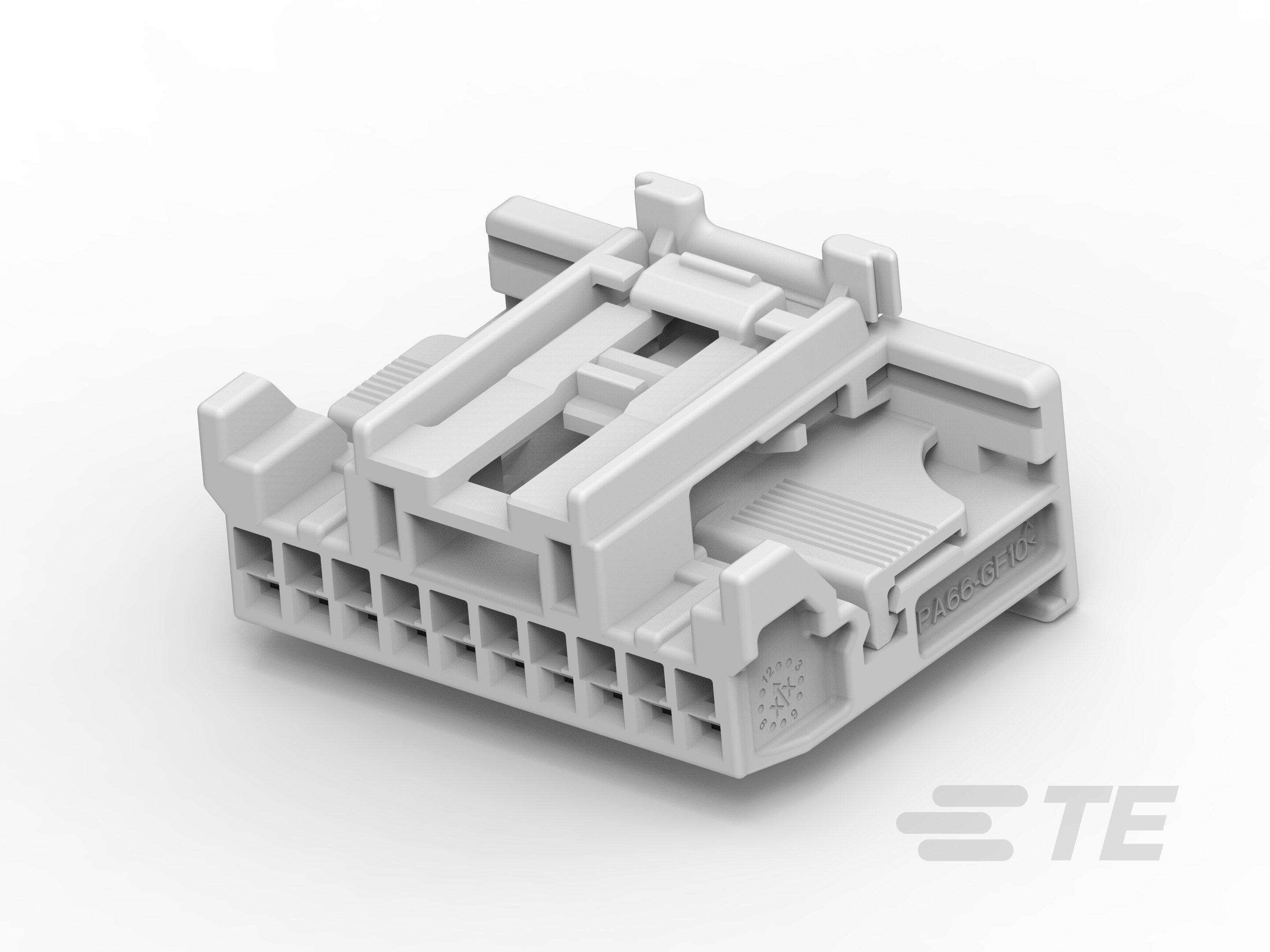

10 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.54 mm [.1 in] Centerline, Signal, Generation Y Connector System
2291594-1
10 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.54 mm [.1 in] Centerline, Signal, Generation Y Connector System
-
- Generation Y 连接器系统
- TE 内部编号 2291594-1
- TE 内部产品描述 Plug Assembly,10P Unsealed USCAR, G-Y
-
连接器和壳体类型 : 母端子护套
-
位数 : 10
-
可密封 : 否
-
行数 : 1
-
能够保证连接器位置 : 是
文档
产品图纸
- ASSEMBLY, 10 POSITION, SINGLE PIECE, GENERATION Y ENG_CD_2291594_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2291594-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2291594-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2291594-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2291594-1_A.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-32069_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
结构特性
-
位数 : 10
-
行数 : 1
电气特征
-
标称电压架构 (V): 12
主体特性
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : .64mm
-
对接公端宽度 : 1.6 mm [ .063 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
连接器高度 : 15 mm [ .591 in ]
-
产品长度 : 28.67 mm [ 1.129 in ]
-
产品宽度 : 21.45 mm [ .845 in ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 1
-
封装方法 : 包装
其他
-
能够保证连接器位置 : 是
