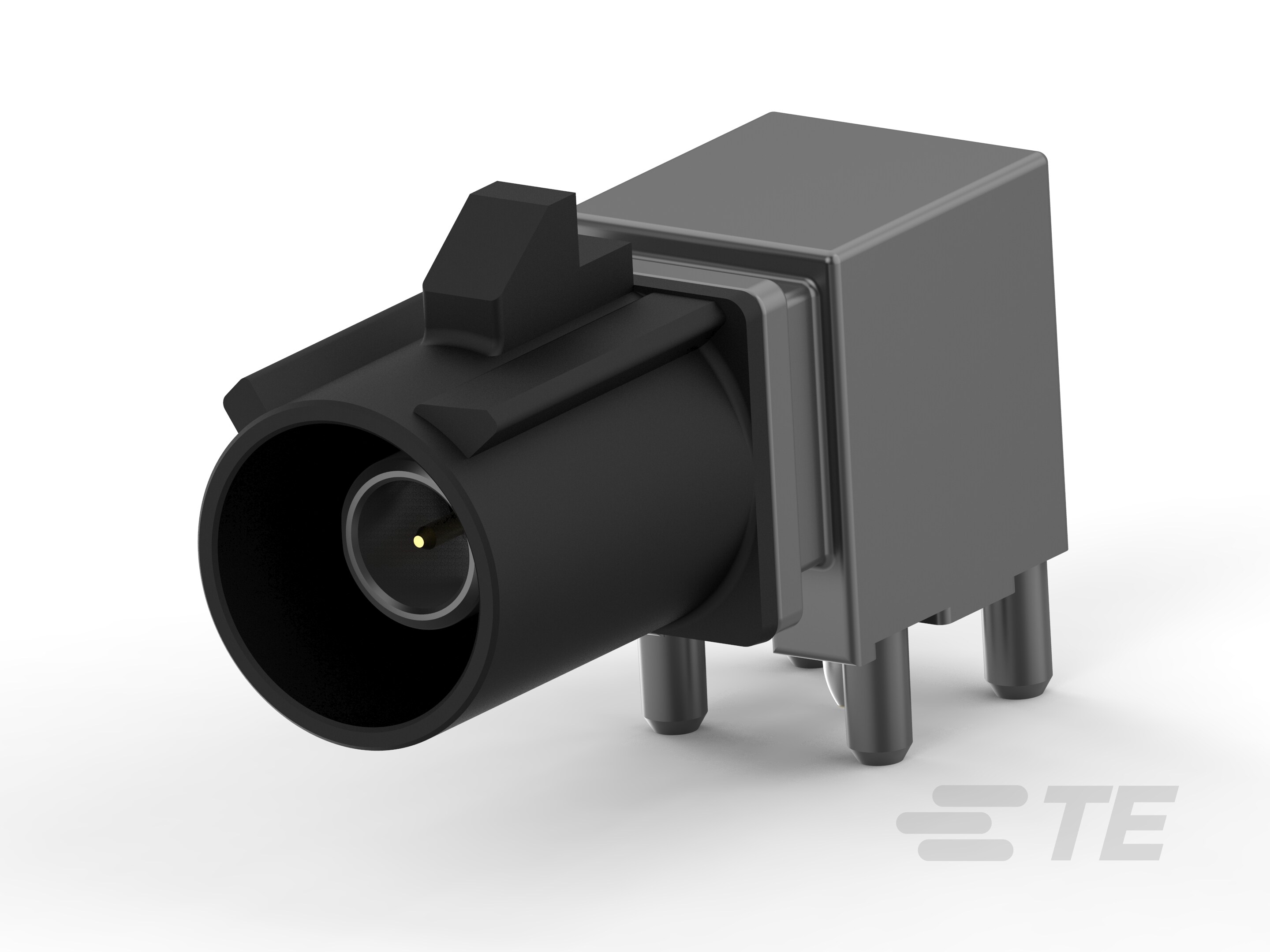

2291392-1
Wire-to-Board, Horizontal, 1 Position, Board Mount, B Code, Signal, -40 – 105 °C [-40 – 221 °F], FAKRA, Data Connectivity Headers
2291392-1
Wire-to-Board, Horizontal, 1 Position, Board Mount, B Code, Signal, -40 – 105 °C [-40 – 221 °F], FAKRA, Data Connectivity Headers
-
- AMP
- FAKRA 射频连接器系统
- TE 内部编号 2291392-1
- TE 内部产品描述 MALE ASM, 1 POS, R/A, PCB, FAKRA
-
连接器系统 : 线到板
-
可密封 : 否
-
屏蔽 : 否
-
PCB 安装方向 : 水平
-
位数 : 1
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2291392-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2291392-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2291392-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2291392-1_1.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-32108_B.pdf 英文版本
- 产品规格 ENG_SS_108-32058_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器系统 : 线到板
-
可密封 : 否
结构特性
-
行数 : 1
-
PCB 安装方向 : 水平
-
位数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
连接器和键控代码 : B
接触件特性
-
端子类型 : 插针
-
中心接触件 : 带有
-
端子接触部电镀材料 : 金 (Au)
-
射频连接器中心端子电镀材料 : 锡 (Sn)
-
外部端子电镀材料 : 锡 (Sn)
-
接合插针直径 : .51 mm [ .02 in ]
-
端子额定电流（最大值） (A): 1
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定类型 : 焊尾
-
连接器安装类型 : 板安装
壳体特性
-
壳体颜色 : 乌黑色
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
装配工艺特点 : 板支座
-
焊接工艺 : 支持回流焊
-
工作频率范围 (GHz): 0 – 6
-
屏蔽 : 否
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94HB
-
与机构/标准产品兼容 : DIN 72594-1
包装特性
-
封装方法 : Reel
其他
-
电介质材料 : PCT GF
