2290490-1

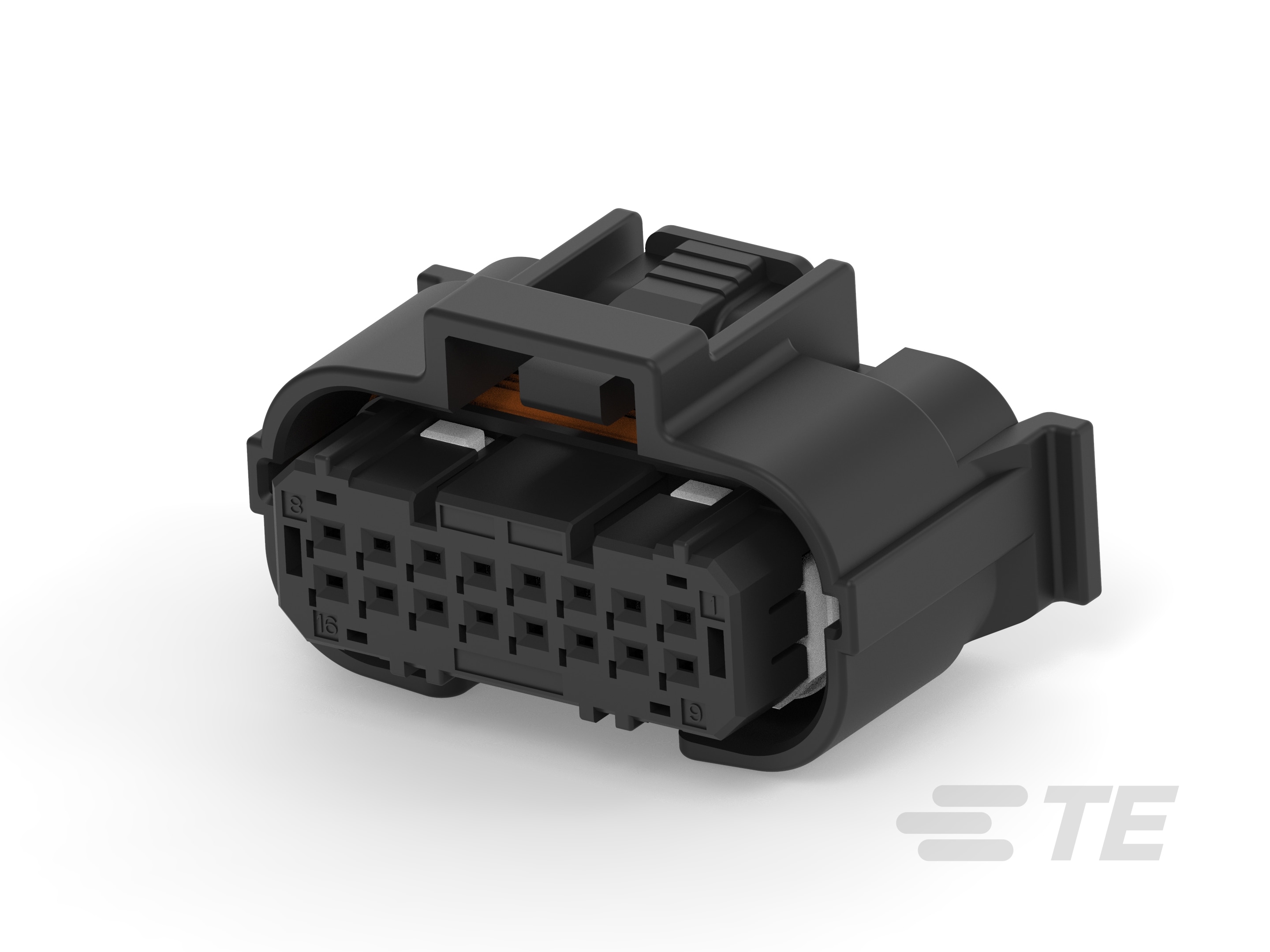

16 Position Housing, Housing for Female Terminals, Wire-to-Board, 3.7 mm [.146 in] Centerline, Sealable, Black, Wire & Cable, Power & Signal, Hybrid
2290490-1
16 Position Housing, Housing for Female Terminals, Wire-to-Board, 3.7 mm [.146 in] Centerline, Sealable, Black, Wire & Cable, Power & Signal, Hybrid
-
- AMP
- AMP MCP 连接器系统 ,
- AMP MCP Hybrids
- TE 内部编号 2290490-1
- TE 内部产品描述 16POS,1.0 SERIES,REC HSG ASSY,SLD
-
位数 : 16
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : 1 mm [ .04 in ]
-
连接器系统 : 线到板
-
中心线（间距） : 3.7 mm [ .146 in ]
文档
产品图纸
- PLUG ASSEMBLY 16POSITION 1.0 SEALED CONNECTOR JPN_CD_2290490_A1.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2290490-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2290490-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2290490-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2290490-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 JPN_SS_108-78718_A2.pdf 日语
使用说明书
- 使用说明书（非美国） JPN_SS_411-78362_C.pdf 日语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
混合型连接器 : 否
-
连接器形状 : 矩形
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 16
-
行数 : 2
电气特征
-
工作电压 (VDC): 12
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
对接公端宽度 : 1 mm [ .04 in ]
-
端子额定电流（最大值） (A): 10
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA GF
-
中心线（间距） : 3.7 mm [ .146 in ]
尺寸
-
行间距 : 3.3 mm [ .129 in ]
使用环境
-
工作温度（最大值） : 120 °C [ 248 °F ]
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 56
-
封装方法 : Tray
其他
-
能够保证连接器位置 : 否
