2290247-5

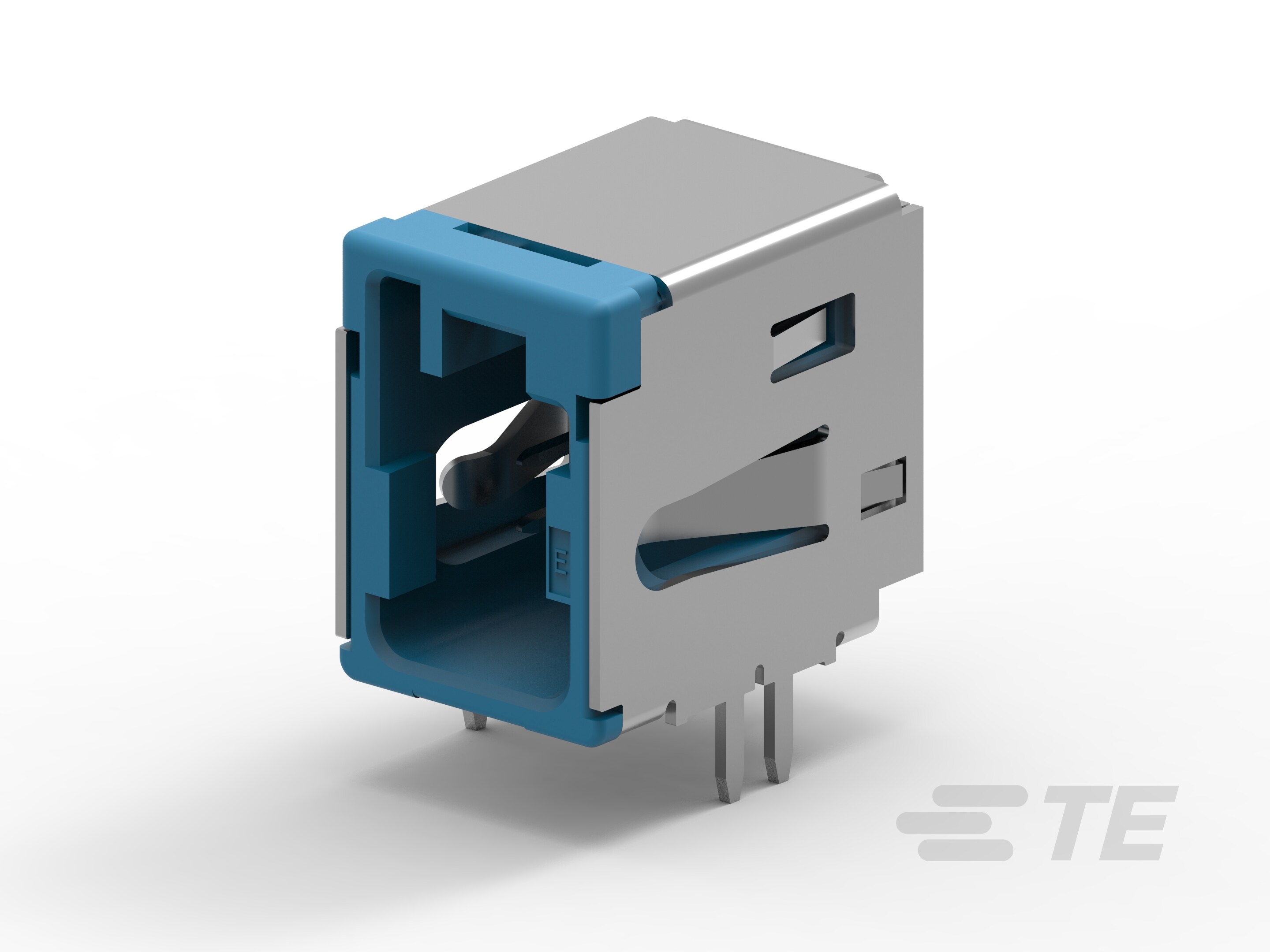

Wire-to-Board, Horizontal, 4 Position, Panel Mount, E Code, 2 mm [.078 in] Centerline, -40 – 85 °C [-40 – 185 °F], HSD, Data Connectivity Headers
2290247-5
Wire-to-Board, Horizontal, 4 Position, Panel Mount, E Code, 2 mm [.078 in] Centerline, -40 – 85 °C [-40 – 185 °F], HSD, Data Connectivity Headers
-
- HSD
- TE 内部编号 2290247-5
- TE 内部产品描述 4POS,0.50 HSL,90 DEG,COD E
-
连接器系统 : 线到板
-
可密封 : 否
-
屏蔽 : 否
-
PCB 安装方向 : 水平
-
位数 : 4
文档
产品图纸
- CAP ASSEMBLY 4 POS,RIGHT-ANGLE 0.50 HSL CONNECTOR JPN_CD_2290247_A.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2290247-5_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2290247-5_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2290247-5_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2290247-5_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-140085_B.pdf 英文版本
- JPN_SS_108-140202_A.pdf 日语
- 合格检测报告 ENG_SS_501-78672_A.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_408-78138_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器系统 : 线到板
-
可密封 : 否
结构特性
-
行数 : 2
-
PCB 安装方向 : 水平
-
位数 : 4
主体特性
-
主体材料 : 聚苯硫醚
-
PCB 保持特性电镀材料 : 锡
-
连接器和键控代码 : E
接触件特性
-
端子类型 : 公端
-
中心接触件 : 不带
-
端子接触部电镀材料 : 锡 (Sn)
-
对接公端宽度 : .5 mm [ .02 in ]
-
对接公端厚度 : .4 mm [ .016 in ]
-
端子额定电流（最大值） (A): 2.5
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
接合固定 : 带有
-
PCB 安装固定 : 不带
-
连接器安装类型 : 面板安装
壳体特性
-
壳体颜色 : 蓝色
-
中心线（间距） : 2 mm [ .078 in ]
尺寸
-
连接器高度 : 13.5 mm [ .53 in ]
-
产品长度 : 9.8 mm [ .385 in ]
-
产品宽度 : 14.26 mm [ .561 in ]
使用环境
-
工作温度（最大值） : 85 °C [ 185 °F ]
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
焊接工艺 : 支持回流焊 | 支持波峰焊接
-
屏蔽 : 否
包装特性
-
封装方法 : 胶带
-
封装数量 : 150
