2290247-4

Wire-to-Board, Horizontal, 4 Position, Panel Mount, D Code, 2 mm [.078 in] Centerline, Automotive HSL, Data Connectivity Headers

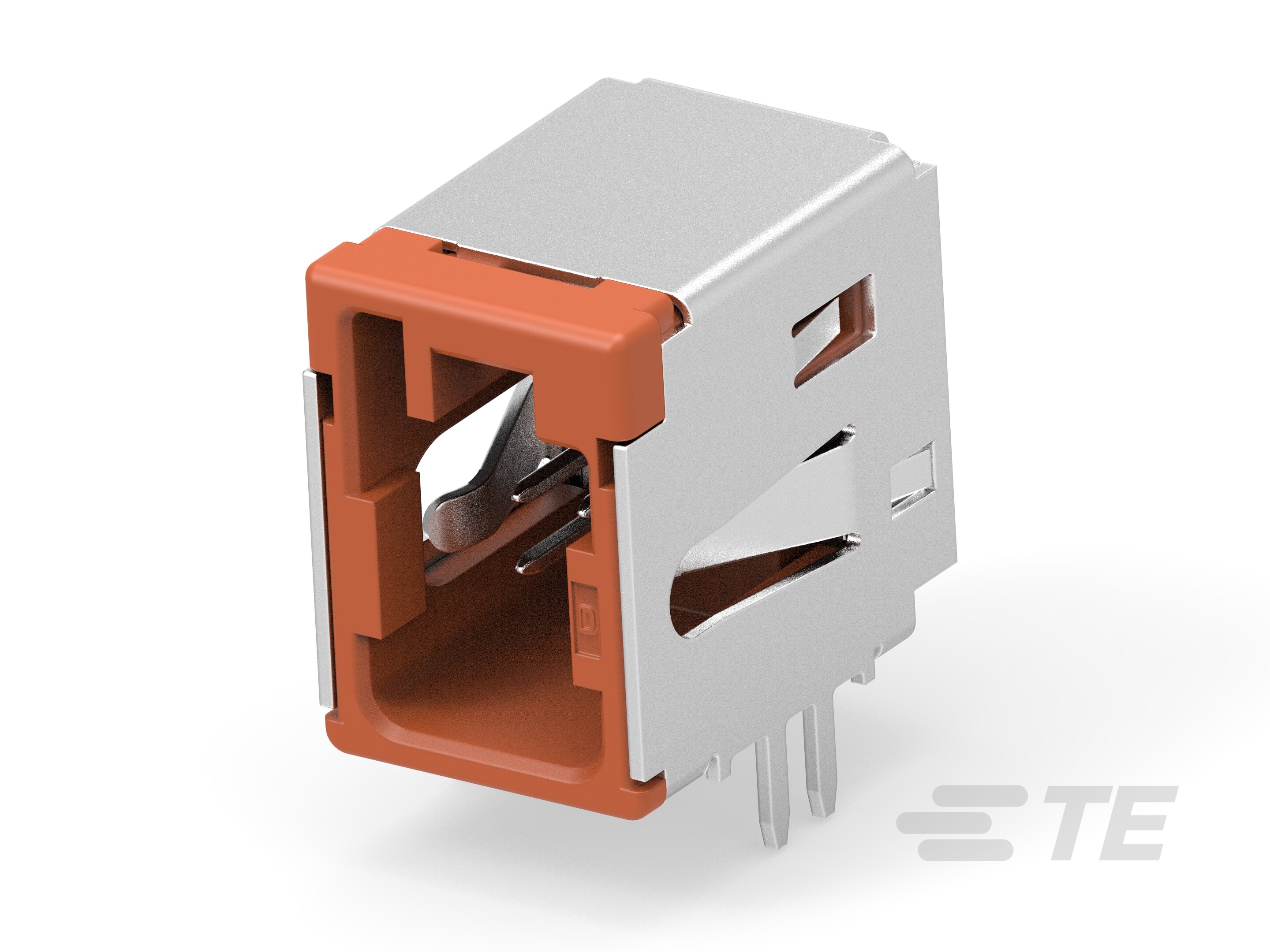

4POS,0.50 HSL,90 DEG,COD D-2290247-4

2290247-4

Wire-to-Board, Horizontal, 4 Position, Panel Mount, D Code, 2 mm [.078 in] Centerline, Automotive HSL, Data Connectivity Headers

    • Automotive HSL
  • TE 内部编号 2290247-4
  • TE 内部产品描述 4POS,0.50 HSL,90 DEG,COD D

  • 连接器系统 : 线到板

  • 可密封 : 否

  • 屏蔽 : 否

  • PCB 安装方向 : 水平

  • 位数 : 4

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 混合型连接器 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 连接器系统 : 线到板

  • 可密封 : 否

结构特性

  • 行数 : 2

  • PCB 安装方向 : 水平

  • 位数 : 4

主体特性

  • 连接器和键控代码 : D

接触件特性

  • 端子类型 : 公端

  • 对接公端宽度 : .5 mm [ .02 in ]

  • 对接公端厚度 : .4 mm [ .016 in ]

  • 端子额定电流（最大值） (A): 2.5

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • 连接器安装类型 : 面板安装

壳体特性

  • 壳体颜色 : 褐色

  • 中心线（间距） : 2 mm [ .078 in ]

使用环境

  • 工作温度（最大值） : 85 °C [ 185 °F ]

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 屏蔽 : 否

包装特性

  • 封装方法 : 胶带

  • 封装数量 : 150
