2289120-2

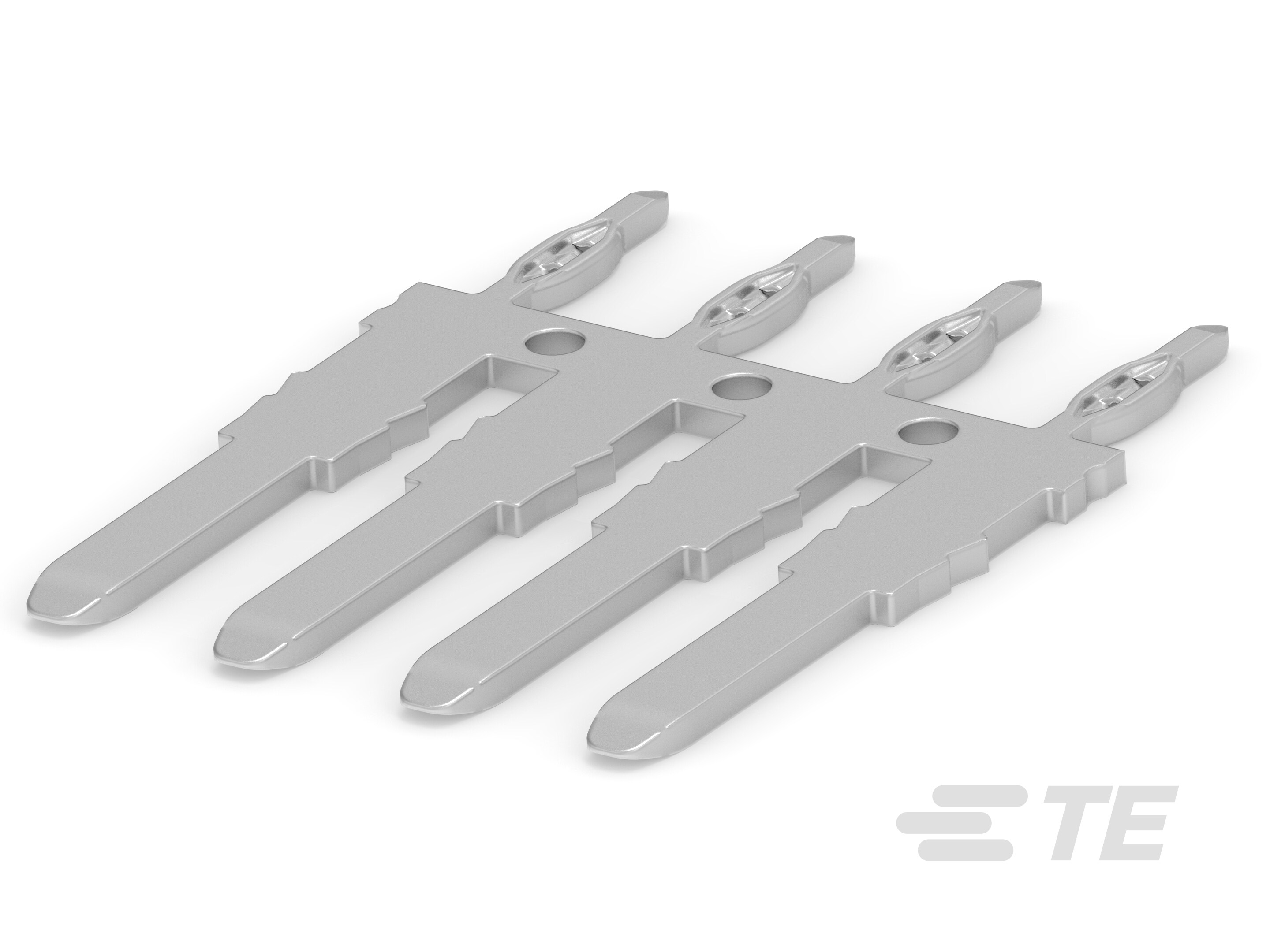

Tab Terminal, 1.5 mm [.06 in] Tab Width, Tin (Sn), .6 mm [.024 in] Tab Thickness, Unsealed, Terminates To Printed Circuit Board
2289120-2
Tab Terminal, 1.5 mm [.06 in] Tab Width, Tin (Sn), .6 mm [.024 in] Tab Thickness, Unsealed, Terminates To Printed Circuit Board
- TE 内部编号 2289120-2
- TE 内部产品描述 MS1 1.5X0.6 TERMINAL
-
端子类型 : 公端
-
对接公端宽度 : 1.5 mm [ .06 in ]
-
接触面电镀 : 锡 (Sn)
-
主要锁定特性 : 端子上
-
可密封 : 否
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2289120-2_C.pdf 3D
- 下载查看 ENG_CVM_CVM_2289120-2_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2289120-2_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_2289120-2_C.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-90800_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 端子上
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
端子大小 : 1.5mm
-
端子类型 : 公端
-
对接公端宽度 : 1.5 mm [ .06 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .6 mm [ .024 in ]
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
-
产品端接到 : 印刷电路板
尺寸
-
公端长度 : 18.39 mm [ .72 in ]
使用环境
-
工作温度（最大值） : 130 °C [ 266 °F ]
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
其他
-
端子传导 : 0 – 24 A（低功率）
