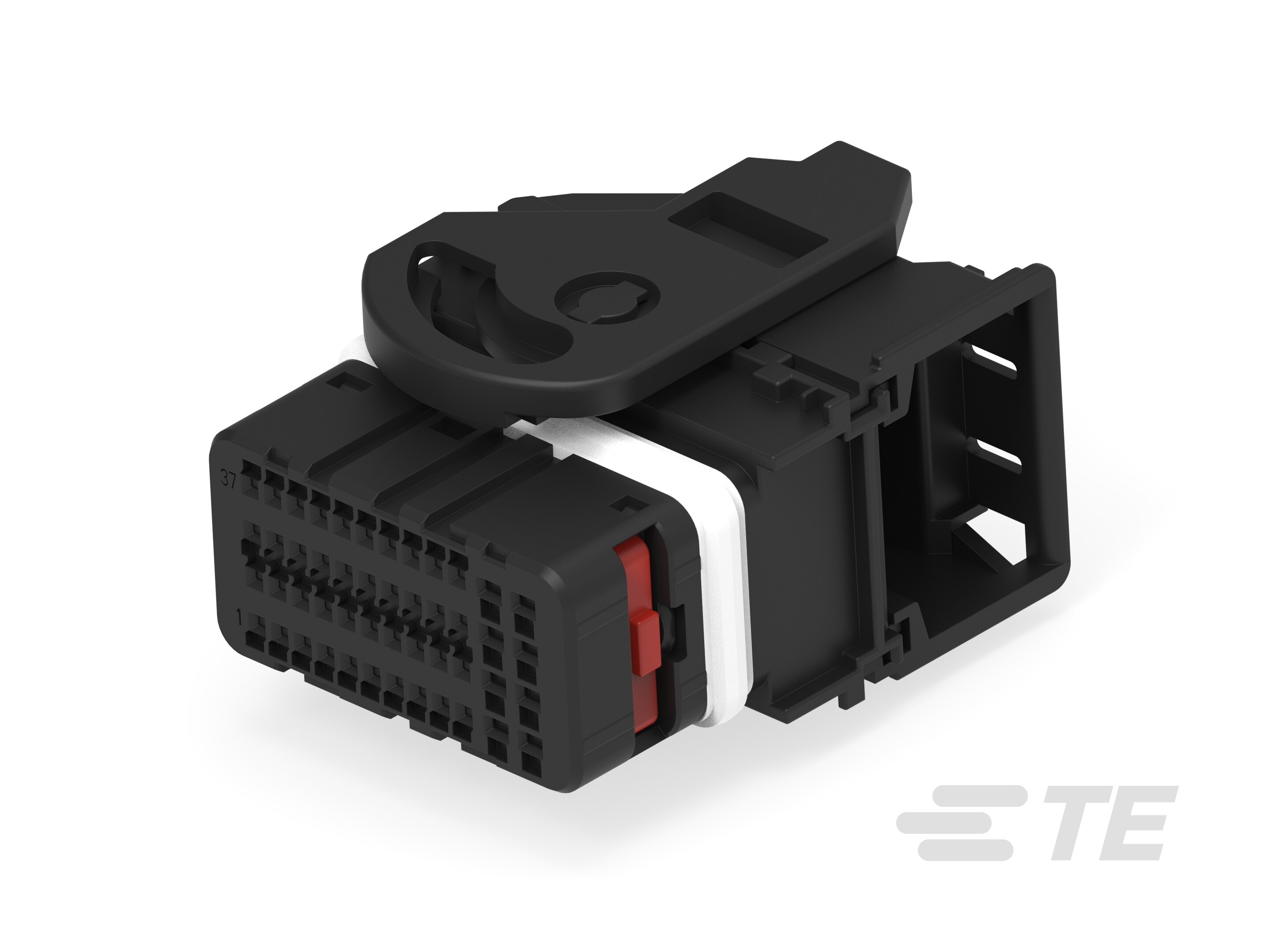

Name: 48P ECU PLUG CONNECTOR
Brand: MQS

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 48
行数 : 4

电气特征

标称电压架构 (V): 12

主体特性

出线角度 (°): 90°
主要产品颜色 : 黑色
连接器和键控代码 : 1

接触件特性

端子类型 : 母端
端子大小 : .63mm | 1.5mm
对接公端宽度 (mm): .64 | 1.5
对接公端宽度 (in): .025 | .06

机械附件

接合对准 : 带有
接合对准类型 : 键控
端子位置保证 : 否
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF
中心线（间距） (mm): 2.5 | 3.7
中心线（间距） (in): .09 | .14

尺寸

连接器高度 : 34.4 mm [ 1.35 in ]
产品长度 : 51.5 mm [ 2.02 in ]
产品宽度 : 37.35 mm [ 1.47 in ]
行间距 : 4.2 mm [ .16 in ]

使用环境

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : 电源和信号

行业标准

与机构/标准产品兼容 : SAE/USCAR-2

包装特性

封装方法 : Carton

其他

能够保证连接器位置 : 否

2278187-2

12 V, 48 Position, Automotive Housing for Female Terminals, 2.5 mm / 3.7 mm [.09 in / .14 in] Centerline, Black, Wire & Cable, Power & Signal

2278187-2

12 V, 48 Position, Automotive Housing for Female Terminals, 2.5 mm / 3.7 mm [.09 in / .14 in] Centerline, Black, Wire & Cable, Power & Signal

标称电压架构 (V): 12

连接器和壳体类型 : 母端子护套

位数 : 48

可密封 : 否

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 是

连接器和壳体类型 : 母端子护套

可密封 : 否

主要锁定特性 : 外壳集成

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 48

行数 : 4

电气特征

标称电压架构 (V): 12

主体特性

出线角度 (°): 90°

主要产品颜色 : 黑色

连接器和键控代码 : 1

接触件特性

端子类型 : 母端

端子大小 : .63mm | 1.5mm

对接公端宽度 (mm): .64 | 1.5

对接公端宽度 (in): .025 | .06

机械附件

接合对准 : 带有

接合对准类型 : 键控

端子位置保证 : 否

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF

中心线（间距） (mm): 2.5 | 3.7

中心线（间距） (in): .09 | .14

尺寸

连接器高度 : 34.4 mm [ 1.35 in ]

产品长度 : 51.5 mm [ 2.02 in ]

产品宽度 : 37.35 mm [ 1.47 in ]

行间距 : 4.2 mm [ .16 in ]

使用环境

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : 电源和信号

行业标准

与机构/标准产品兼容 : SAE/USCAR-2

包装特性

封装方法 : Carton

其他

能够保证连接器位置 : 否

产品合规性
