2272405-7

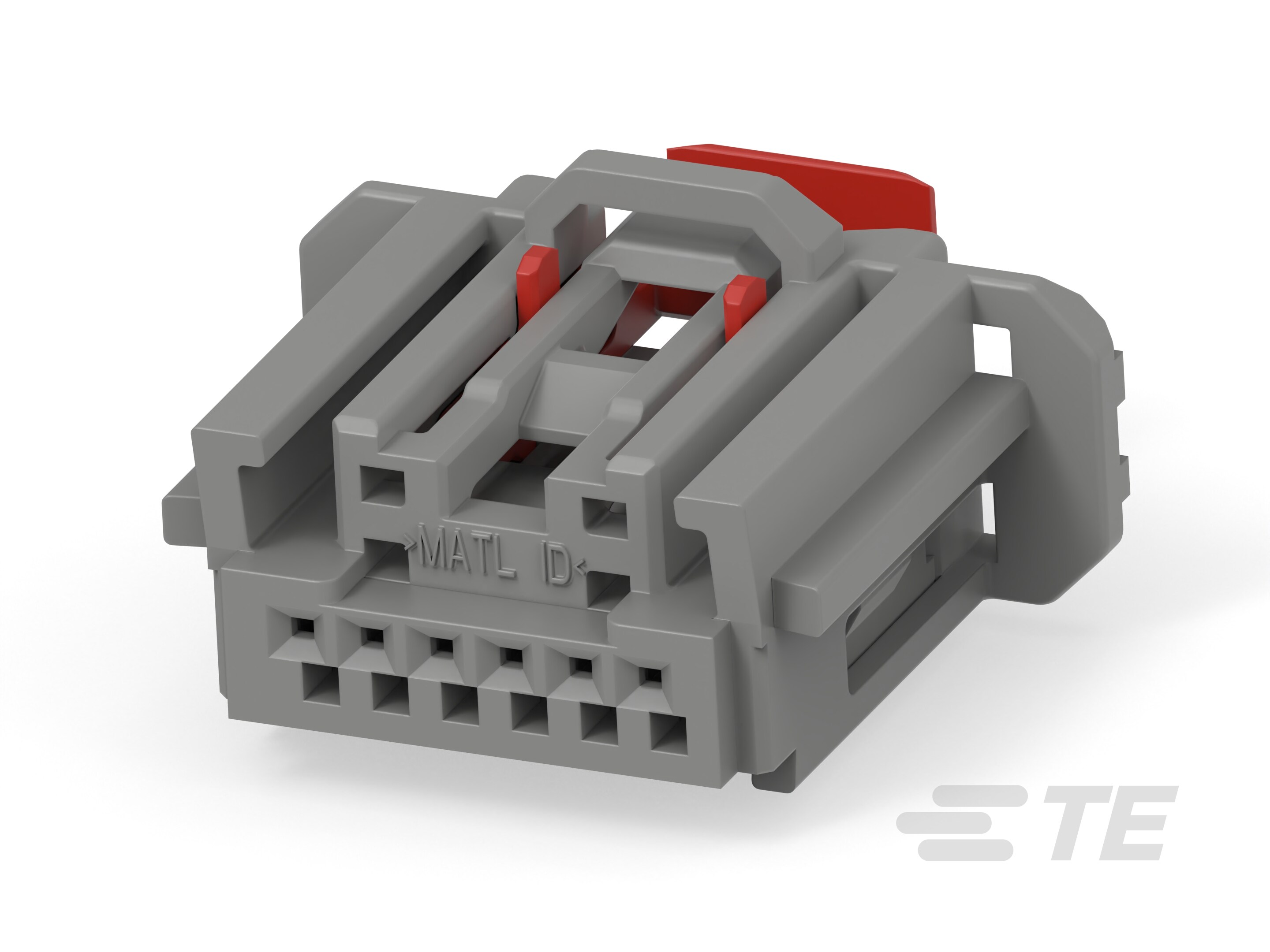

12 V, 6 Position, Automotive Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 1.8 mm [.071 in] Centerline, Gray, Generation 50

ASY,PLG,6P,1.8CL,UNSLD,GEN50 C,W/ CPA-2272405-7

2272405-7

12 V, 6 Position, Automotive Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 1.8 mm [.071 in] Centerline, Gray, Generation 50

    • NanoMQS
    • Generation 50 连接器

  • 标称电压架构 (V): 12

  • 连接器和壳体类型 : 母端子护套

  • 位数 : 6

  • 可密封 : 否

  • 行数 : 1

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 否

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 否

  • 主要锁定特性 : 端子上

  • 连接器系统 : 线到板 | 线到设备

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 6

  • 行数 : 1

电气特征

  • 工作电压 (VDC): 12

  • 标称电压架构 (V): 12

主体特性

  • 出线角度 : 180°

  • 主要产品颜色 : 灰色

  • 连接器和键控代码 : C

接触件特性

  • 端子类型 : 母端

  • 端子大小 : .5mm

  • 对接公端宽度 : .5 mm [ .02 in ]

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 端子位置保证 : 是

  • 应力消除 : 按附件添加

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PBT GF

  • 中心线（间距） : 1.8 mm [ .071 in ]

尺寸

  • 连接器高度 : 10.65 mm [ .41 in ]

  • 产品长度 : 15.2 mm [ .59 in ]

  • 产品宽度 : 20.75 mm [ .81 in ]

  • 行间距 : 1.8 mm [ .071 in ]

操作/应用

  • 电路应用 : Signal

行业标准

  • 与机构/标准产品兼容 : USCAR-2

包装特性

  • 封装方法 : 袋和盒

其他

  • 可维修 : 是

  • 能够保证连接器位置 : 是
