2272006-2

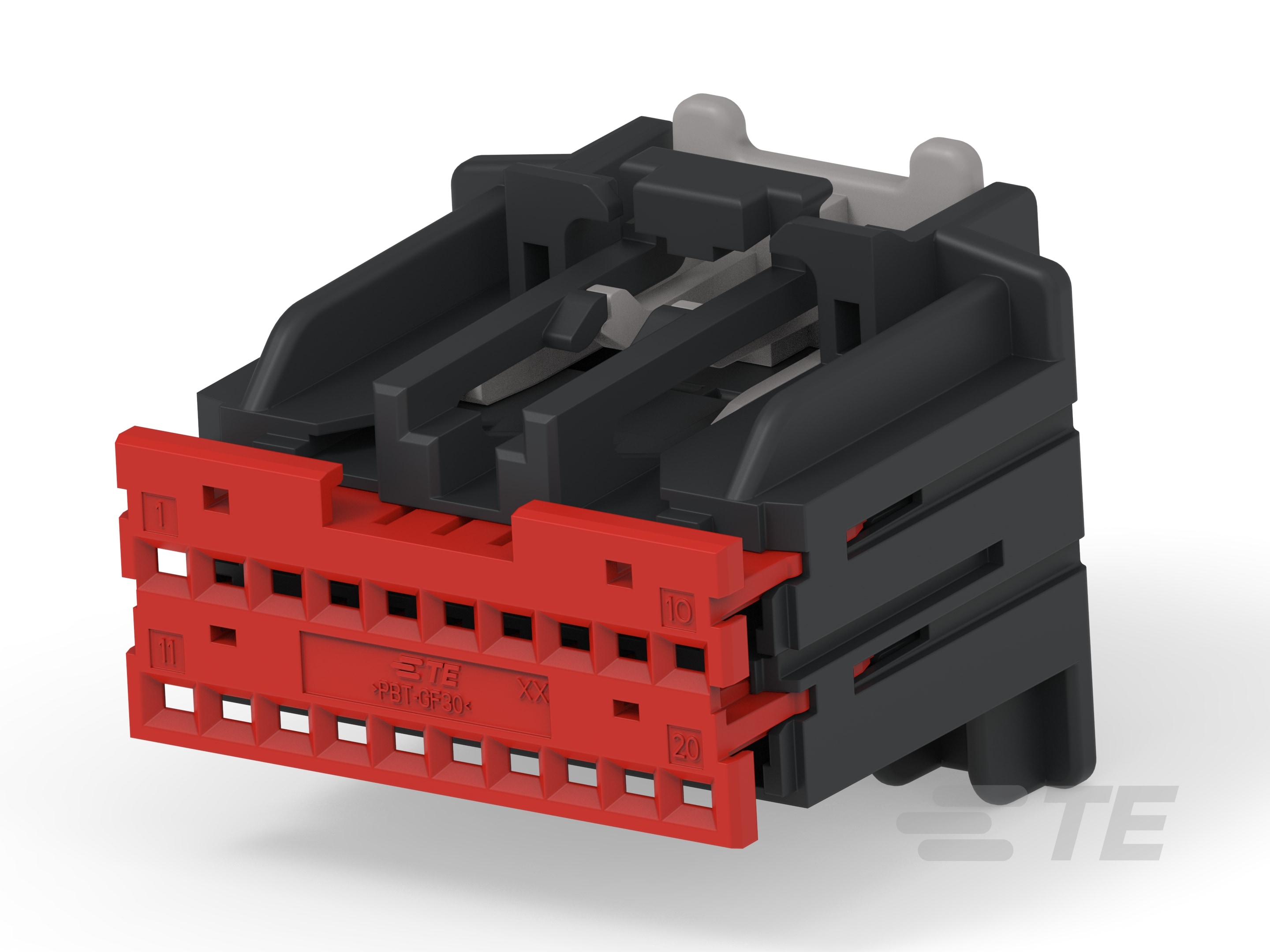

20 Position Housing, Housing for Female Terminals, 2.5 mm [.098 in] Centerline, Black, Wire & Cable, Get .64 Connector System
2272006-2
20 Position Housing, Housing for Female Terminals, 2.5 mm [.098 in] Centerline, Black, Wire & Cable, Get .64 Connector System
-
- Get .64 连接器系统
- TE 内部编号 2272006-2
- TE 内部产品描述 Plug Assembly, 20P GET, w/ CPA
-
连接器和壳体类型 : 母端子护套
-
位数 : 20
-
可密封 : 否
-
行数 : 2
-
能够保证连接器位置 : 是
文档
产品图纸
- PLUG ASSEMBLY 20 POSITION, UNSEALED GET ENG_CD_2272006_A2_pdf_2272006_c_drw.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2272006-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2272006-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2272006-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2272006-2_A.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-32130_A_408-32130.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 20
-
行数 : 2
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
对接公端宽度 : .64 mm [ .025 in ]
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2.5 mm [ .098 in ]
其他
-
能够保证连接器位置 : 是
