2271656-1

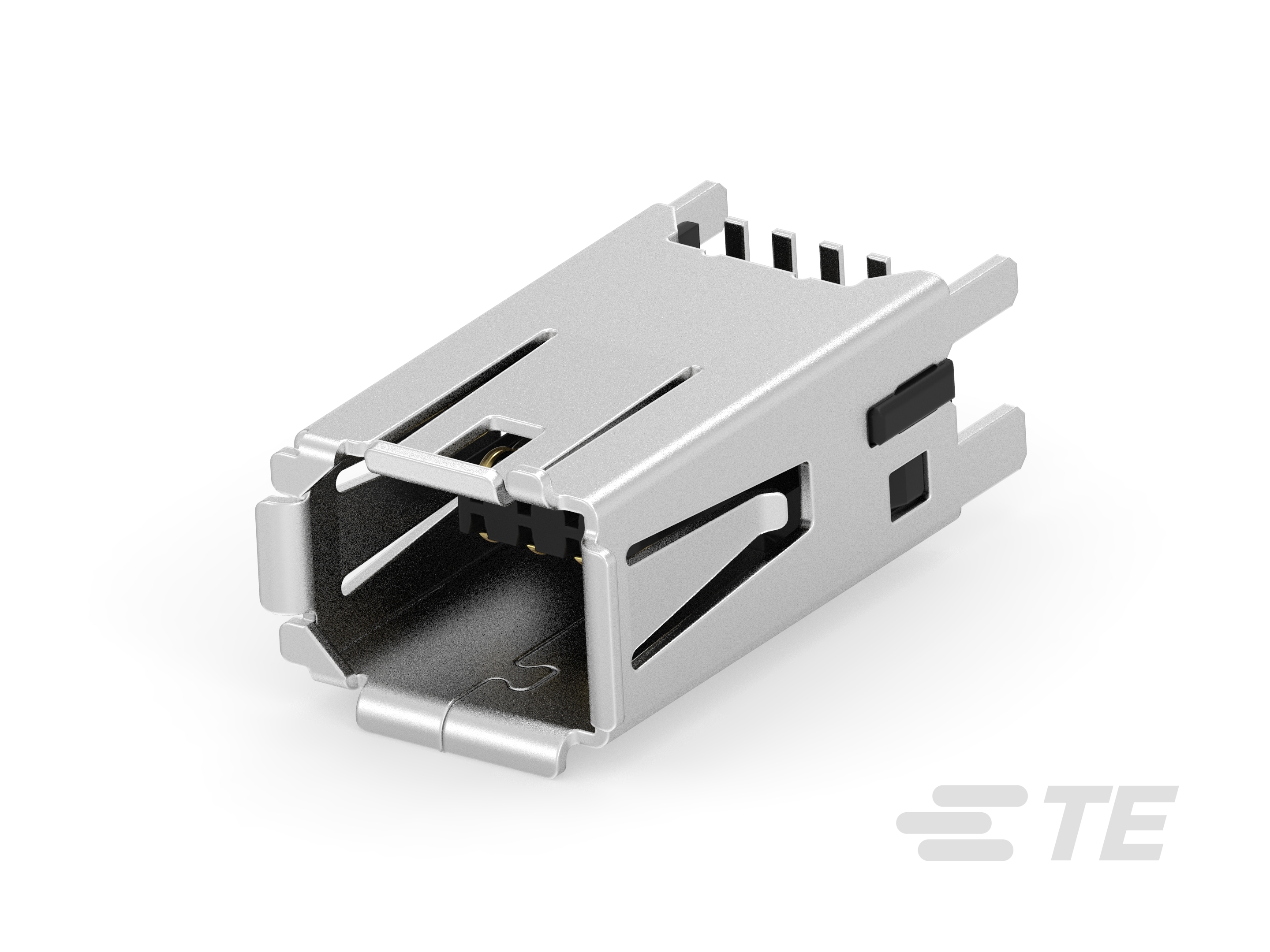

Industrial Mini I/O, Jack, Shielded, Cat 5e, Cable-to-Board, Vertical, Top Entry, Liquid Crystal Polymer (LCP), Industrial Mini I/O Connectors

全部查看 Mini I/O 直式公端类型 1 (2)
VERTICAL SMT TYPE I MINI IO REC S CONN-2271656-1

2271656-1

Industrial Mini I/O, Jack, Shielded, Cat 5e, Cable-to-Board, Vertical, Top Entry, Liquid Crystal Polymer (LCP), Industrial Mini I/O Connectors

全部查看  Mini I/O 直式公端类型 1 (2)
  • TE 内部编号 2271656-1
  • TE 内部产品描述 VERTICAL SMT TYPE I MINI IO REC S CONN

  • 模块化插座和插头产品 : 工业 Mini I/O

  • 连接器端子密度 : 高

  • 模块化连接器种类 : 插座

  • 屏蔽 : 是

  • 性能类别 : 5e 类

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器产品类型 : 连接器组件

  • 模块化插座和插头产品 : 工业 Mini I/O

  • 模块化连接器种类 : 插座

  • 连接器系统 : 缆到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 端口矩阵配置 : 1 x 1

  • 位数 : 8

  • 连接器端子密度 : 高

  • PCB 安装方向 : 垂直

  • 装载位置数量 : 8

信号特征

  • 数据速率 (Gb/s): .01 | .1 | 1

主体特性

  • 屏蔽材料 : 铜合金

  • 屏蔽电镀材料 : 镍打底镀锡

接触件特性

  • 端子基材 : 铜合金

  • 端子接触部电镀材料 : 金 (Au)

  • 端子底板材料 : 镍

  • 端子额定电流（最大值） (A): 1.5

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • PCB 安装固定类型 : SMT + 通孔

  • 面板安装特性 : 不带

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） : 1.27 mm [ .05 in ]

  • 壳体颜色 : 黑色

  • 接合入口位置 : 顶部

  • 外壳材料 : Liquid Crystal Polymer (LCP)

使用环境

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 电路应用 : 电源和信号

  • 屏蔽 : 是

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 性能类别 : 5e 类

包装特性

  • 封装数量 : 70

  • 封装方法 : Tray | 盒和托盘

其他

  • 现场维修 : 否
