2271283-2

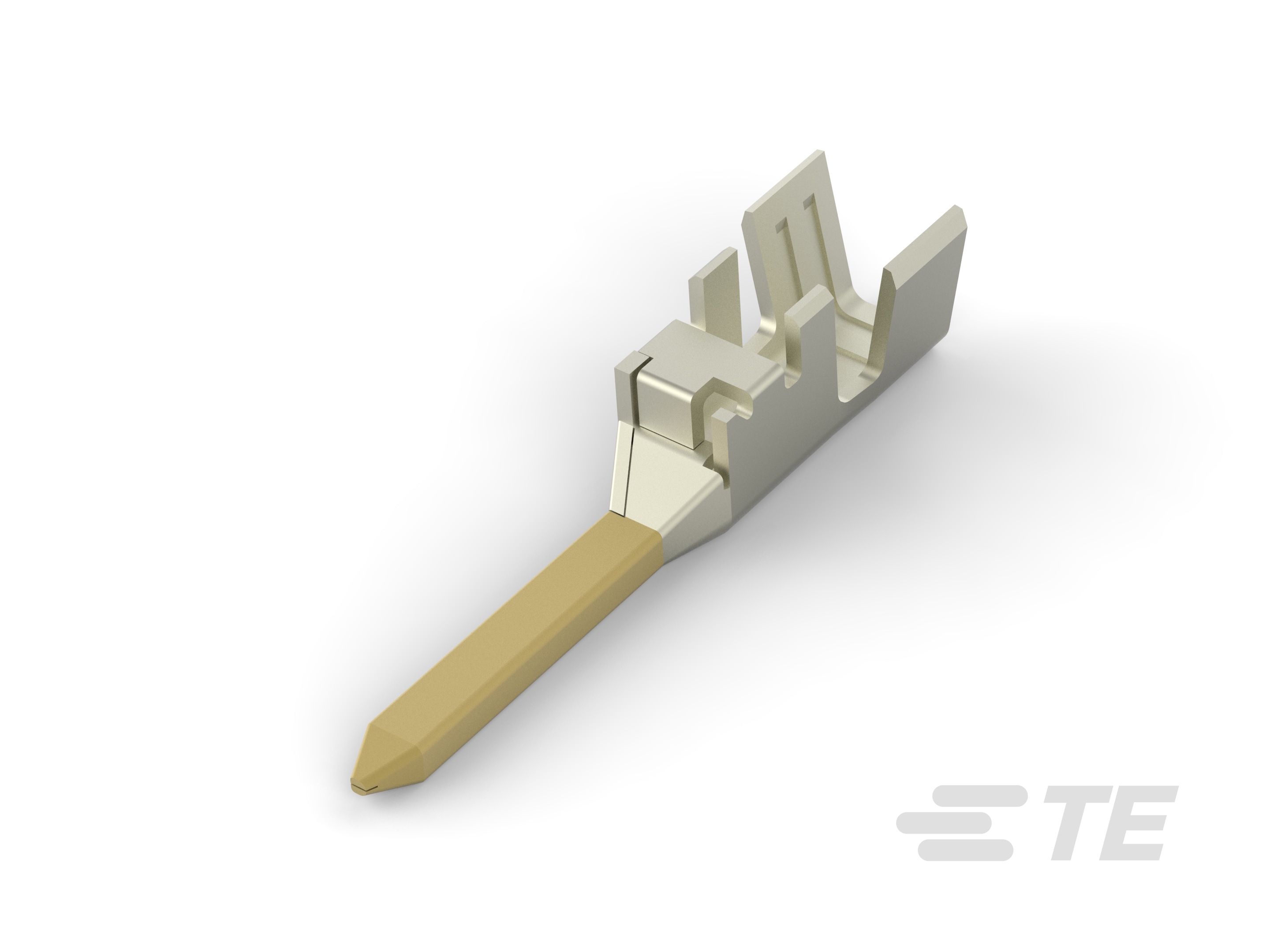

Tab Contact, Gold (Au), 380 VAC, 380 VDC, Locking Lance Contact Retention, 22 – 18 AWG, Crimp, Phosphor Bronze, Power, Micro Motor
2271283-2
Tab Contact, Gold (Au), 380 VAC, 380 VDC, Locking Lance Contact Retention, 22 – 18 AWG, Crimp, Phosphor Bronze, Power, Micro Motor
-
- 微型电机
- TE 内部编号 2271283-2
- TE 内部产品描述 TAB TERMINAL FOR MMC CONNECTOR
-
端子类型 : 公端
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 镍
-
工作电压 (VAC): 380
-
工作电压 (VDC): 380
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2271283-2_2.pdf 3D
- 下载查看 ENG_CVM_CVM_2271283-2_2.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2271283-2_2.3d_igs.zip 英文版本
- ENG_CVM_CVM_2271283-2_2.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-137039_A.pdf 英文版本
- 产品规格 ENG_SS_108-137039_A1.pdf 英文版本
- 合格检测报告 ENG_SS_501-137039_A1.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-137039_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 绞线
-
可密封 : 否
电气特征
-
工作电压 (VAC): 380
-
工作电压 (VDC): 380
接触件特性
-
压线筒类型 : Open
-
端子形状和构造 : 矩形
-
端子类型 : 公端
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 镍
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 5
-
对接公端宽度 : .7 mm [ .027 in ]
-
对接公端厚度 : .5 mm [ .02 in ]
-
端子接合区域电镀材料厚度 (µm): .38
-
端子接触部电镀材料表面涂层 : 亮光
-
导线端子端接区域电镀厚度 : 1.3 – 2.25 µm [ 51.18 – 88.58 µin ]
-
导线端子端接区域电镀材料表面涂层 : 哑光
-
端子方向 : 直式
-
端子底板材料 : 镍
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 22 – 18
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装数量 : 10000
-
封装方法 : Reel
