2271280-1

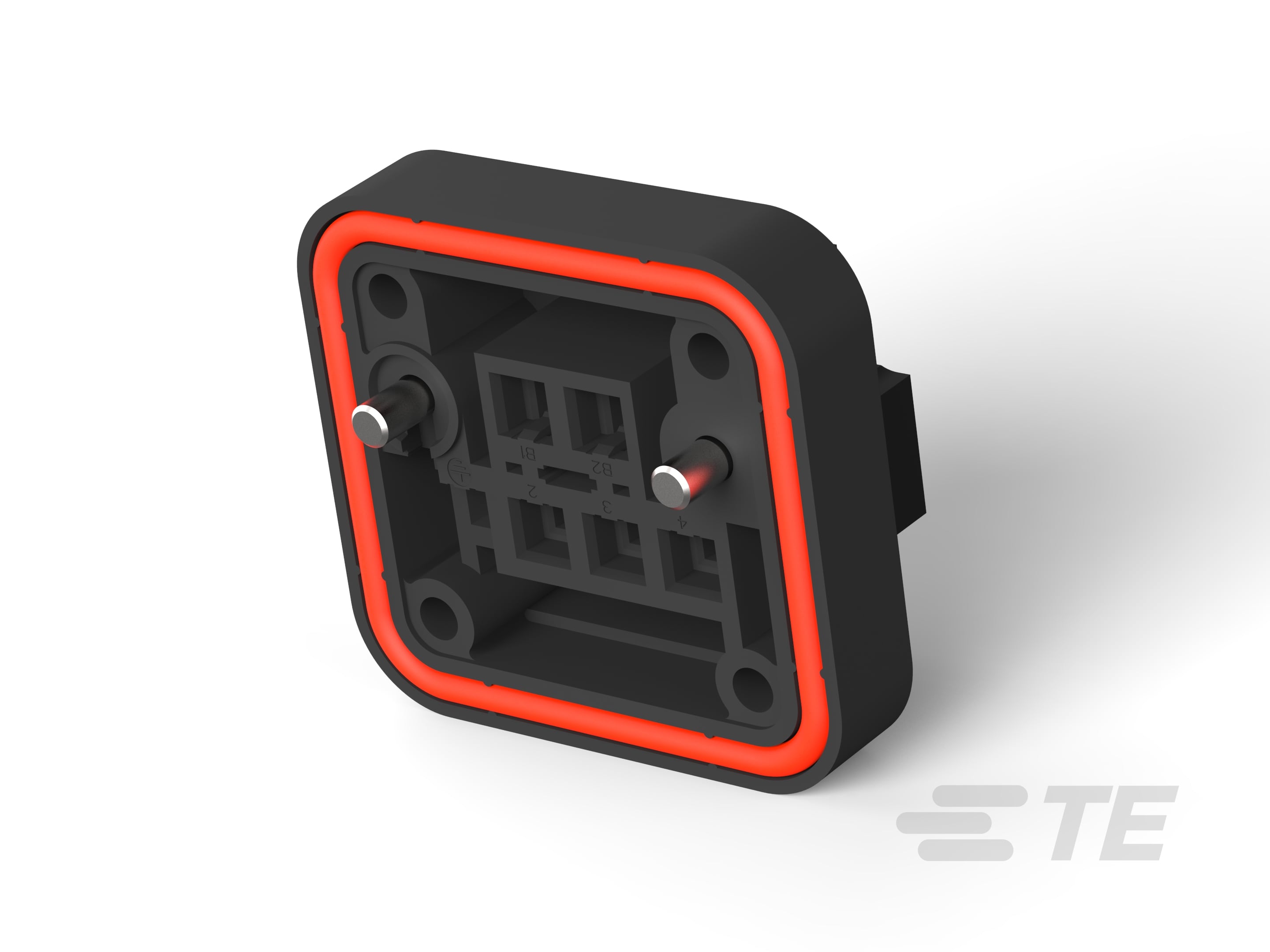

6 Position, Plug, Housing Assembly, Crimp, Wire-to-Motor, Normal, UL 94V-0, 2 mm [.079 in] Centerline, 2 Row, 380 VAC, Sealable, Micro Motor
2271280-1
6 Position, Plug, Housing Assembly, Crimp, Wire-to-Motor, Normal, UL 94V-0, 2 mm [.079 in] Centerline, 2 Row, 380 VAC, Sealable, Micro Motor
-
- 微型电机
- TE 内部编号 2271280-1
- TE 内部产品描述 SUB ASSEMBLY FOR MMC MOTOR SIDER
-
连接器产品类型 : 护套配件
-
连接器和壳体类型 : 插头
-
接合对准 : 不带
-
接合固定 : 带有
-
接合固定类型 : 螺钉
文档
产品图纸
- CUSTOMER DRAWING FOR MMC MOTOR SIDE SUB ASSEMBLY ENG_CD_2271280_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2271280-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2271280-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2271280-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2271280-1_1.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-137039_A.pdf 英文版本
- 产品规格 ENG_SS_108-137039_A1.pdf 英文版本
- 合格检测报告 ENG_SS_501-137039_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 护套配件
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到电机
-
插入力类型 : 正常
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 6
-
行数 : 2
电气特征
-
工作电压 (VAC): 380
-
工作电压 (VDC): 48
主体特性
-
密封类型 : 面板密封圈
接触件特性
-
壳体内的端子定位力 : 带有
-
端子额定电流（最大值） (A): 5
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合对准 : 不带
-
接合固定 : 带有
-
接合固定类型 : 螺钉
-
连接器安装类型 : 面板安装
壳体特性
-
中心线（间距） : 2 mm [ .079 in ]
尺寸
-
行间距 : 6.9 mm [ .272 in ]
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
