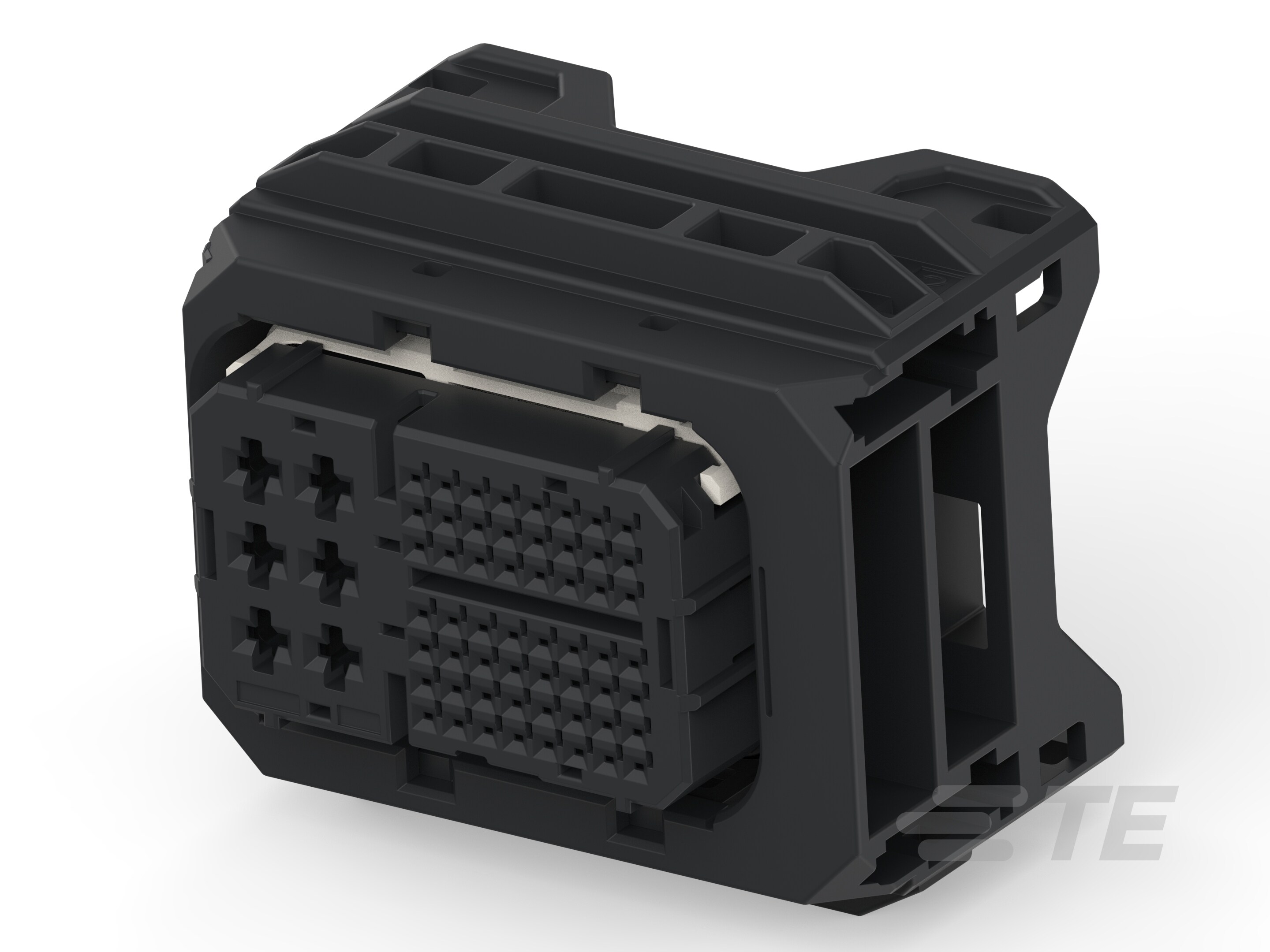

Name: 0.5/2.8 SEALED PLUG ASSY 62POS
Brand: AMP

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 62
行数 : 7

电气特征

工作电压 (VDC): 16
标称电压架构 (V): 12

主体特性

主要产品颜色 : 黑色

接触件特性

端子类型 : 母端
端子大小 : .5mm | 2.8mm
对接公端宽度 (mm): .5 | 2.8
对接公端宽度 (in): .02 | .11

机械附件

端子位置保证 : 否
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF15
中心线（间距） (mm): 2.4 | 5.7
中心线（间距） (in): .09 | .22

尺寸

连接器高度 : 47 mm [ 1.85 in ]
产品长度 : 36.3 mm [ 1.42 in ]
行间距 (mm): 2.5 | 6.2
行间距 (in): .09 | .24
产品宽度 : 52.5 mm [ 2.1 in ]

使用环境

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
工作温度（最大值） : 120 °C [ 248 °F ]

操作/应用

电路应用 : 电源和信号

包装特性

封装数量 : 28
封装方法 : Tray

其他

能够保证连接器位置 : 否

2260813-1

12 V, 62 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.4 mm / 5.7 mm [.09 in / .22 in] Centerline, 0.50 Connector System

2260813-1

12 V, 62 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.4 mm / 5.7 mm [.09 in / .22 in] Centerline, 0.50 Connector System

标称电压架构 (V): 12

连接器和壳体类型 : 母端子护套

位数 : 62

可密封 : 是

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

文档

产品图纸

CAD 文件

产品规格

使用说明书

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 是

连接器和壳体类型 : 母端子护套

可密封 : 是

主要锁定特性 : 外壳集成

连接器系统 : 线到板

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 62

行数 : 7

电气特征

工作电压 (VDC): 16

标称电压架构 (V): 12

主体特性

主要产品颜色 : 黑色

接触件特性

端子类型 : 母端

端子大小 : .5mm | 2.8mm

对接公端宽度 (mm): .5 | 2.8

对接公端宽度 (in): .02 | .11

机械附件

端子位置保证 : 否

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF15

中心线（间距） (mm): 2.4 | 5.7

中心线（间距） (in): .09 | .22

尺寸

连接器高度 : 47 mm [ 1.85 in ]

产品长度 : 36.3 mm [ 1.42 in ]

行间距 (mm): 2.5 | 6.2

行间距 (in): .09 | .24

产品宽度 : 52.5 mm [ 2.1 in ]

使用环境

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

工作温度（最大值） : 120 °C [ 248 °F ]

操作/应用

电路应用 : 电源和信号

包装特性

封装数量 : 28

封装方法 : Tray

其他

能够保证连接器位置 : 否
