2260792-1

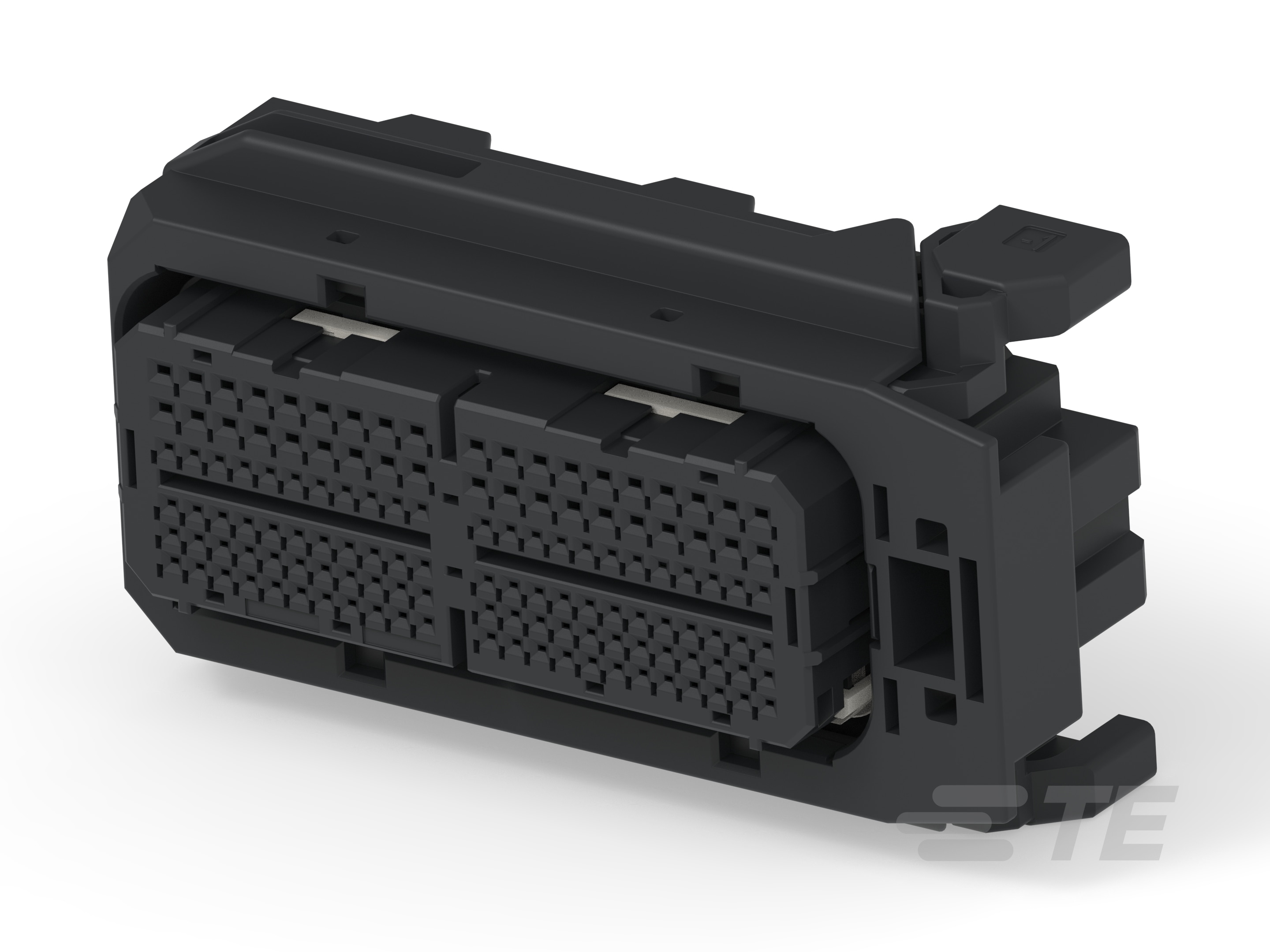

130 Position Housing, Housing for Female Terminals, Wire-to-Board, 2.4 mm / 3 mm [.09 in / .11 in] Centerline, Sealable, Black, 0.50 Connector System
2260792-1
130 Position Housing, Housing for Female Terminals, Wire-to-Board, 2.4 mm / 3 mm [.09 in / .11 in] Centerline, Sealable, Black, 0.50 Connector System
-
- AMP
- .50 连接器系统
- TE 内部编号 2260792-1
- TE 内部产品描述 0.5/1.0 SEALED PLUG ASSY 130POS
-
位数 : 130
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 (mm): .5 | 1
-
对接公端宽度 (in): .02 | .04
-
连接器系统 : 线到板
-
中心线（间距） (mm): 2.4 | 3
-
中心线（间距） (in): .09 | .11
文档
产品图纸
- PLUG ASSEMBLY 130POS, SEALED TYP E, 0.50/1.0SERIES JPN_CD_2260792_A2.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2260792-1_A1.pdf 3D
- 下载查看 ENG_CVM_CVM_2260792-1_A1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2260792-1_A1.3d_stp.zip 英文版本
- ENG_CVM_CVM_2260792-1_A1.2d_dxf.zip 英文版本
产品规格
- 产品规格 ENG_SS_501-78576-2_A.pdf 英文版本
- JPN_SS_108-140021_A.pdf 日语
使用说明书
- 使用说明书（非美国） JPN_SS_408-78087_A.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 130
-
行数 : 6
电气特征
-
工作电压 (VDC): 16
-
标称电压架构 (V): 16
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
对接公端宽度 (mm): .5 | 1
-
对接公端宽度 (in): .02 | .04
机械附件
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） (mm): 2.4 | 3
-
中心线（间距） (in): .09 | .11
尺寸
-
连接器高度 : 47.4 mm [ 1.86 in ]
-
产品长度 : 83.65 mm [ 3.29 in ]
-
行间距 (mm): 2.5 | 3.3
-
行间距 (in): .09 | .12
-
产品宽度 : 32.1 mm [ 1.26 in ]
使用环境
-
工作温度（最大值） : 120 °C [ 248 °F ]
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
其他
-
能够保证连接器位置 : 否
