225775-E

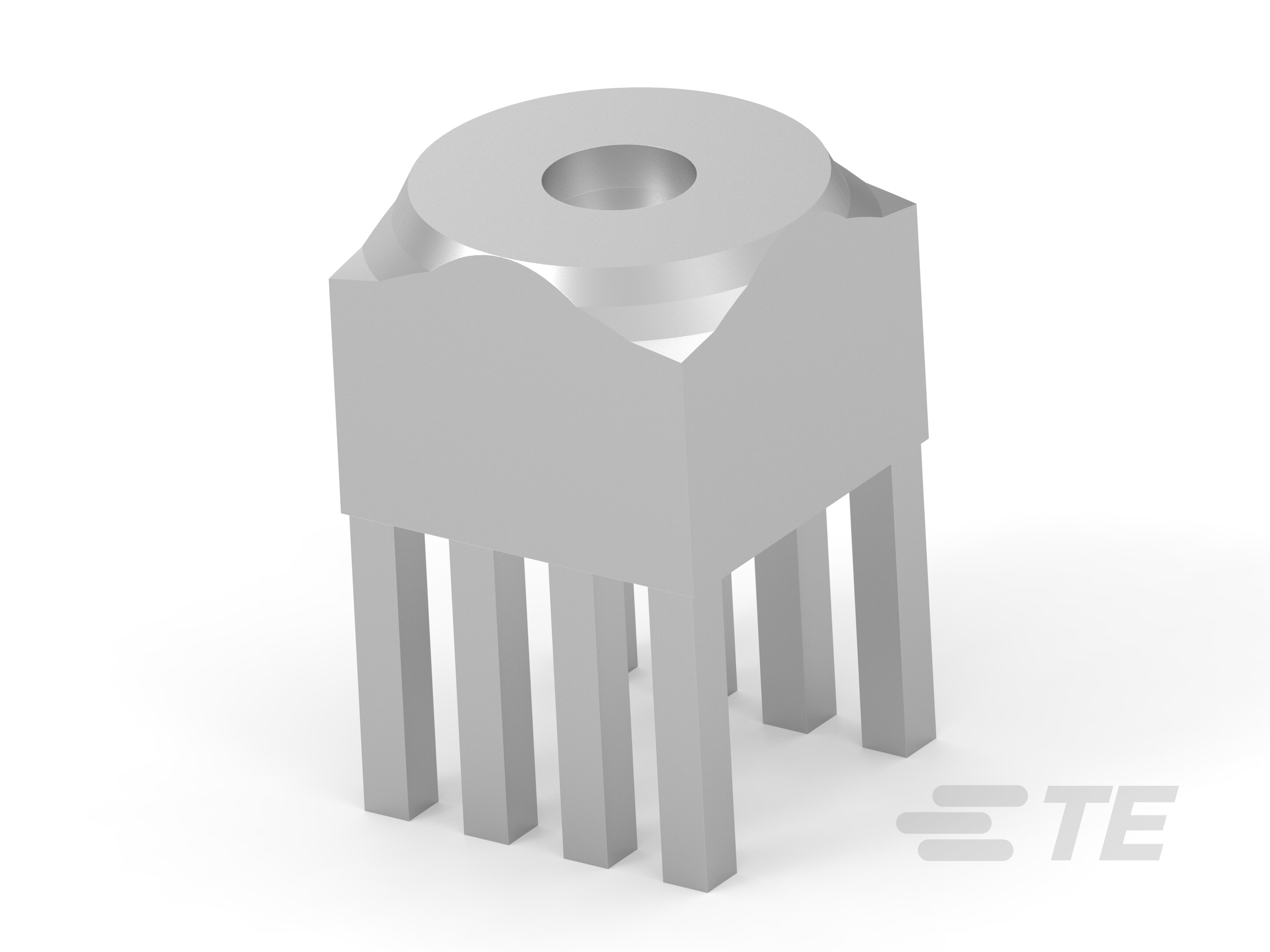

Power Tap Terminal, 8 Position, Terminates To Printed Circuit Board, 2.54 mm [.1 in] Centerline, Vertical, Tin (Sn), ERNI PowerElements

POWELM BUCHSE ZWEIM M4 6 2,54 * EP 7 CUS-225775-E

225775-E

Power Tap Terminal, 8 Position, Terminates To Printed Circuit Board, 2.54 mm [.1 in] Centerline, Vertical, Tin (Sn), ERNI PowerElements

    • ERNI
    • ERNI 电源元件
  • TE 内部编号 225775-E
  • TE 内部产品描述 POWELM BUCHSE ZWEIM M4 6 2,54 * EP 7 CUS

  • 电源终端类型 : 电源分接头端子

  • 产品端接到 : 印刷电路板

  • 位数 : 8

  • 端子额定电流（最大值） (A): 80

  • 中心线（间距） : 2.54 mm [ .1 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 占地面积 : 7.62 x 2.54 mm [ .3 x .1 in ]

  • 电源终端类型 : 电源分接头端子

结构特性

  • 位数 : 8

  • PCB 安装方向 : 垂直

主体特性

  • 端子外形 : 低

接触件特性

  • 端子接触部电镀材料表面涂层 : 哑光

  • 端子方向 : 直式

  • PCB 端子端接区域电镀材料表面涂层 : 哑光

  • 端子底板材料 : 铜

  • 端子额定电流（最大值） (A): 80

  • 端子接触部电镀材料 : 锡 (Sn)

  • 端子接合区域电镀材料厚度 : 6 – 10 µm [ 236.22 – 393.7 µin ]

  • PCB 端子端接区域电镀材料 : 锡

  • 端子基材 : 铜合金

端接特性

  • PCB 端接方法 : 通孔 - 免焊连接

  • 产品端接到 : 印刷电路板

机械附件

  • 螺纹尺寸 : M4

壳体特性

  • 中心线（间距） : 2.54 mm [ .1 in ]

尺寸

  • PCB 厚度（建议） : 1.6 mm [ .063 in ]

  • 产品长度 : 9 mm [ .354 in ]

使用环境

  • 工组温度范围 : -40 – 135 °C [ -40 – 275 °F ]

包装特性

  • 封装方法 : 包装
