225701-E

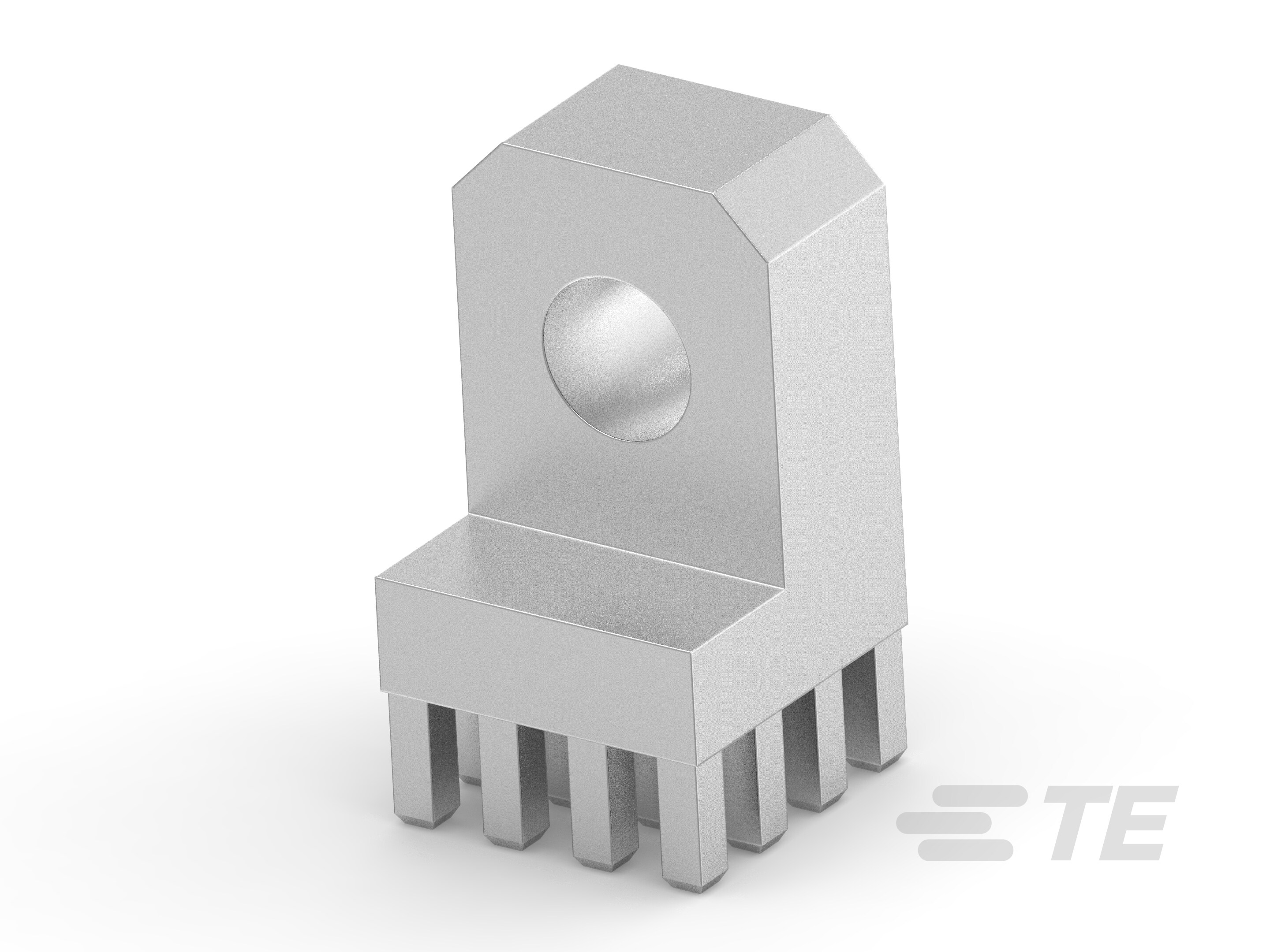

Power Tap Terminal, 16 Position, Terminates To Printed Circuit Board, 2.54 mm [.1 in] Centerline, Right Angle, Tin (Sn), ERNI PowerElements
225701-E
Power Tap Terminal, 16 Position, Terminates To Printed Circuit Board, 2.54 mm [.1 in] Centerline, Right Angle, Tin (Sn), ERNI PowerElements
-
- ERNI
- ERNI 电源元件
- TE 内部编号 225701-E
- TE 内部产品描述 POWELM GEWINK VOLLM M5 5 2,54 * EP 14 CU
-
电源终端类型 : 电源分接头
-
产品端接到 : 印刷电路板
-
位数 : 16
-
端子额定电流（最大值） (A): 160
-
中心线（间距） : 2.54 mm [ .1 in ]
文档
产品图纸
- PowerElement angled;full population M5 GER_CD_225701-E-C_B1.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_225701-E_1.pdf 3D
- 下载查看 ENG_CVM_CVM_225701-E_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_225701-E_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_225701-E_1.2d_dxf.zip 英文版本
数据表/目录页
- Data Sheet - ERNI PowerElements ENG_DS_erni-powerelements-ds_2302.pdf 英文版本
- Data Sheet - ERNI PowerElements GER_DS_erni-powerelements-ds_2302.pdf 德语
产品规格
- 应用规格 ENG_SS_114-161211_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
电源终端类型 : 电源分接头
结构特性
-
位数 : 16
-
PCB 安装方向 : 直角
主体特性
-
端子外形 : 低
接触件特性
-
端子接触部电镀材料表面涂层 : 哑光
-
端子方向 : 直式
-
PCB 端子端接区域电镀材料表面涂层 : 哑光
-
端子底板材料 : 铜
-
端子额定电流（最大值） (A): 160
-
端子接触部电镀材料 : 锡 (Sn)
-
端子接合区域电镀材料厚度 : 2 – 6 µm [ 78.74 – 236.22 µin ]
-
PCB 端子端接区域电镀材料 : 锡
-
PCB 端子端接区域电镀材料厚度 : 2 – 6 µm [ 78.74 – 236.22 µin ]
-
端子基材 : 铜合金
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
-
产品端接到 : 印刷电路板
机械附件
-
螺纹尺寸 : M5
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
产品长度 : 9 mm [ .354 in ]
使用环境
-
工组温度范围 : -40 – 135 °C [ -40 – 275 °F ]
包装特性
-
封装方法 : 包装
