2246667-2

Stamped Metal Antenna, Dual Band, Wi-Fi, Internal/Embedded Mount, Connector, MHF4, Omnidirectional, Multiple Ports, Gain 0 < 3 dBi

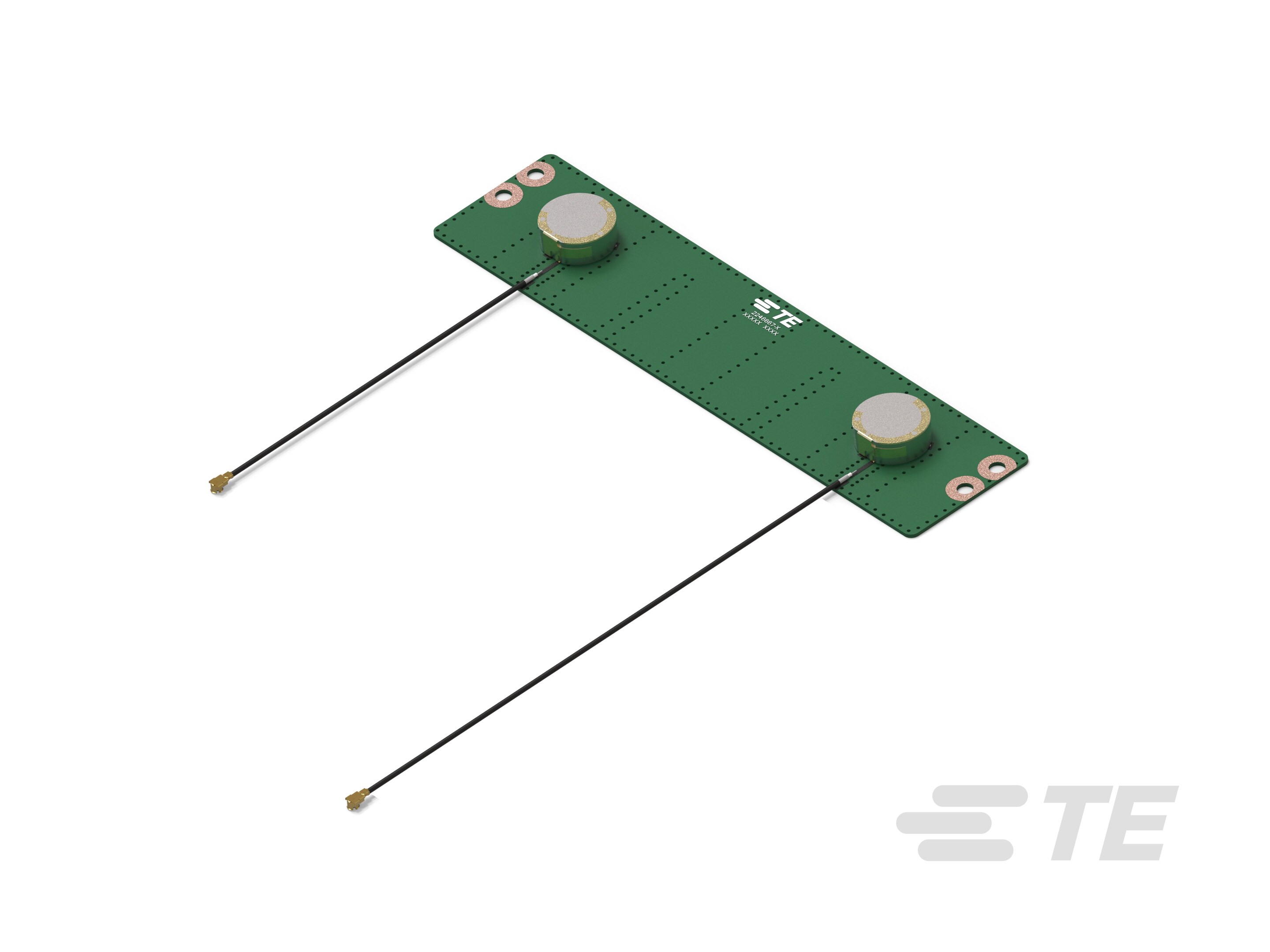

DUAL BAND PUCK ANTENNA ASSY, 1.13 CABLE-2246667-2

2246667-2

Stamped Metal Antenna, Dual Band, Wi-Fi, Internal/Embedded Mount, Connector, MHF4, Omnidirectional, Multiple Ports, Gain 0 < 3 dBi

  • TE 内部编号 2246667-2
  • TE 内部产品描述 DUAL BAND PUCK ANTENNA ASSY, 1.13 CABLE

  • 无线应用 : Wi-Fi, Zigbee, 蓝牙

  • 安装位置 : 内部/嵌入式

  • 安装类型 : 连接器

  • 频率类别 : 2400 – 5950

  • 天线类型 : 冲压金属

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

产品类型特性

  • 天线端接 : MHF4

  • 天线产品类型 : 天线

结构特性

  • 安装位置 : 内部/嵌入式

  • 天线类型 : 冲压金属

  • 频带类型 : 双频段

  • 端口配置 : 多个端口

  • 天线种类 : 冲压天线

电气特征

  • 阻抗 (Ω): 50

  • VSWR（最大值） : <3.5:1

  • 天线操作 : 无源

信号特征

  • 频段 (MHz): 2400 – 2483.5, 5150 – 5875

  • 频率类别 : 2400 – 5950

  • 峰值增益 (dBi): 0 < 3

  • 增益（最大值） (dB): 1

主体特性

  • 产品重量 : 14 g [ .5 oz ]

机械附件

  • 安装类型 : 连接器

  • 极化 : 垂直线性

尺寸

  • 产品高度 : 6.1 mm [ .24 in ]

  • 产品长度 : 144 mm [ 5.669 in ]

  • 产品宽度 : 34 mm [ 1.338 in ]

  • 产品直径 : 1.13 mm [ .044 in ]

  • 电缆长度 (m): .09, .14

  • 电缆长度 (ft): .3, .46

  • 电缆绝缘直径（最大值） : .93 mm [ .036 in ]

操作/应用

  • 方向性 : 全方向

  • 无线标准 : 802.11 a/b/g/n/ac/ad、蓝牙、ZigBee 和 Wi-Fi

行业标准

  • 无线应用 : Wi-Fi, Zigbee, 蓝牙

  • 主要应用 : Wi-Fi

产品供货情况

  • 适用区域 : 全球, 全球

包装特性

  • 封装方法 : 盒和托盘

其他

  • 精度级别 : 标准
