224399-E

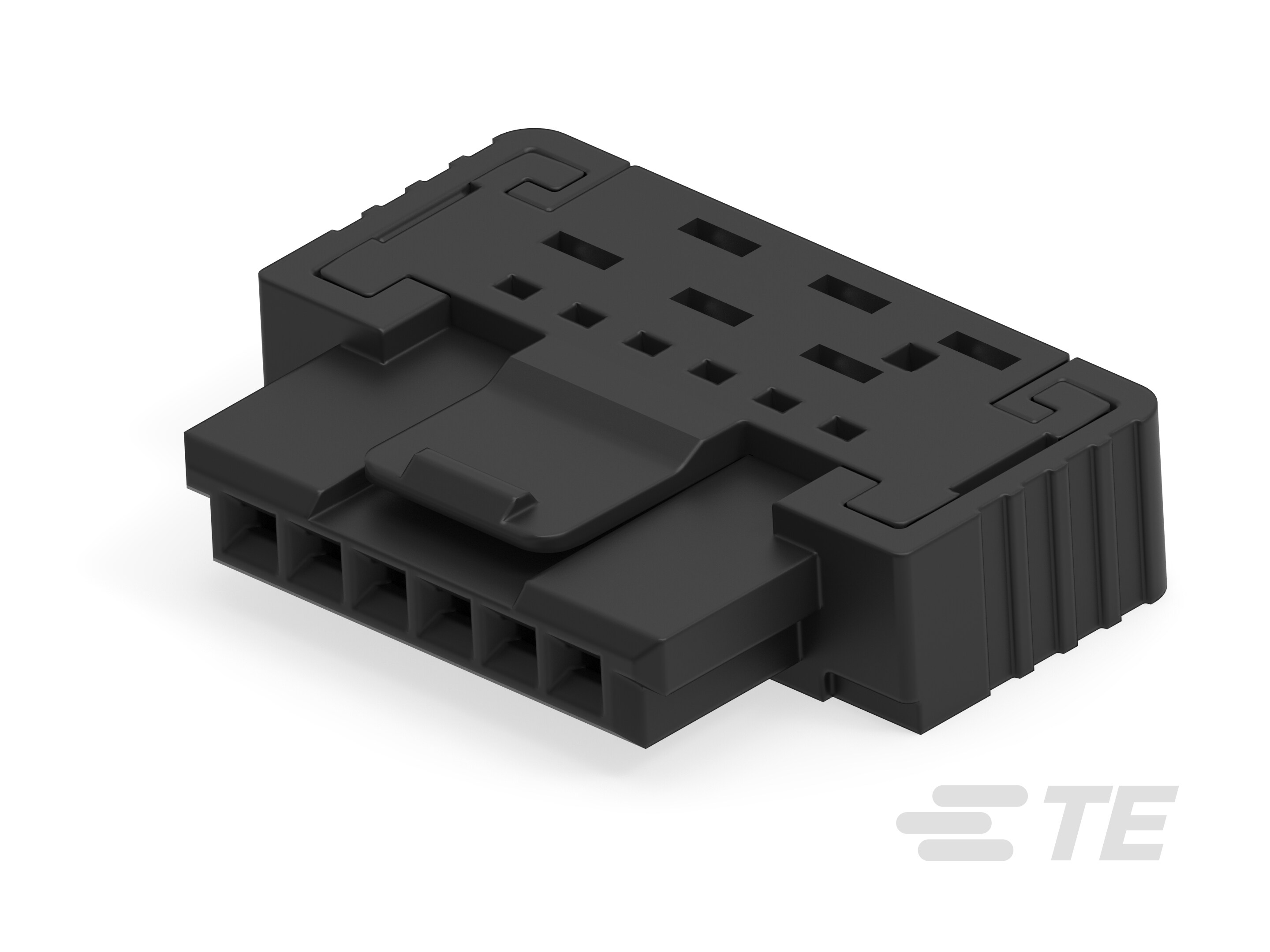

Cable-to-Board, 6 Position, 1.27 mm [.05 in] Centerline, One Piece - IDC, Gold (Au), Power & Signal, Black, Tray, ERNI MiniBridge
224399-E
Cable-to-Board, 6 Position, 1.27 mm [.05 in] Centerline, One Piece - IDC, Gold (Au), Power & Signal, Black, Tray, ERNI MiniBridge
-
- ERNI
- ERNI MiniBridge
- TE 内部编号 224399-E
- TE 内部产品描述 SRCA 1,27 6 F 1 I2426 137 E1 094 1,07 TR
-
连接器系统 : 缆到板
-
位数 : 6
-
行数 : 1
-
中心线（间距） : 1.27 mm [ .05 in ]
-
接头类型 : 一体式 - 刺破式连接器 (IDC)
文档
产品图纸
- ERNI-MiniBridge;Female Cable Outlet 180;IDC 06p D1,07 AWG 24/26 FLock* GER_CD_224399-E-C_D1.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_224399-E_1.pdf 3D
- 下载查看 ENG_CVM_CVM_224399-E_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_224399-E_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_224399-E_1.3d_igs.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-160988-1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
连接器系统 : 缆到板
-
接头类型 : 一体式 - 刺破式连接器 (IDC)
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器产品类型 : 连接器组件
结构特性
-
装载位置数量 : 6
-
位数 : 6
-
行数 : 1
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子基材 : 铜合金
-
端子布局 : 直插式
-
端子接触部电镀材料 : 金 (Au)
-
端子类型 : 母端
-
端子额定电流（最大值） (A): 8.7
机械附件
-
接合固定类型 : 自锁
-
接合对准类型 : 极化
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
-
接合对准 : 带有
壳体特性
-
外壳材料 : LCP
-
中心线（间距） : 1.27 mm [ .05 in ]
尺寸
-
连接器长度 (mm): 12.7
-
连接器高度 : 9.2 mm [ .362 in ]
-
连接器宽度 (mm): 3
使用环境
-
工作温度（最大值） : 150 °C [ 302 °F ]
-
工组温度范围 : -55 – 150 °C [ -67 – 302 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Tray
