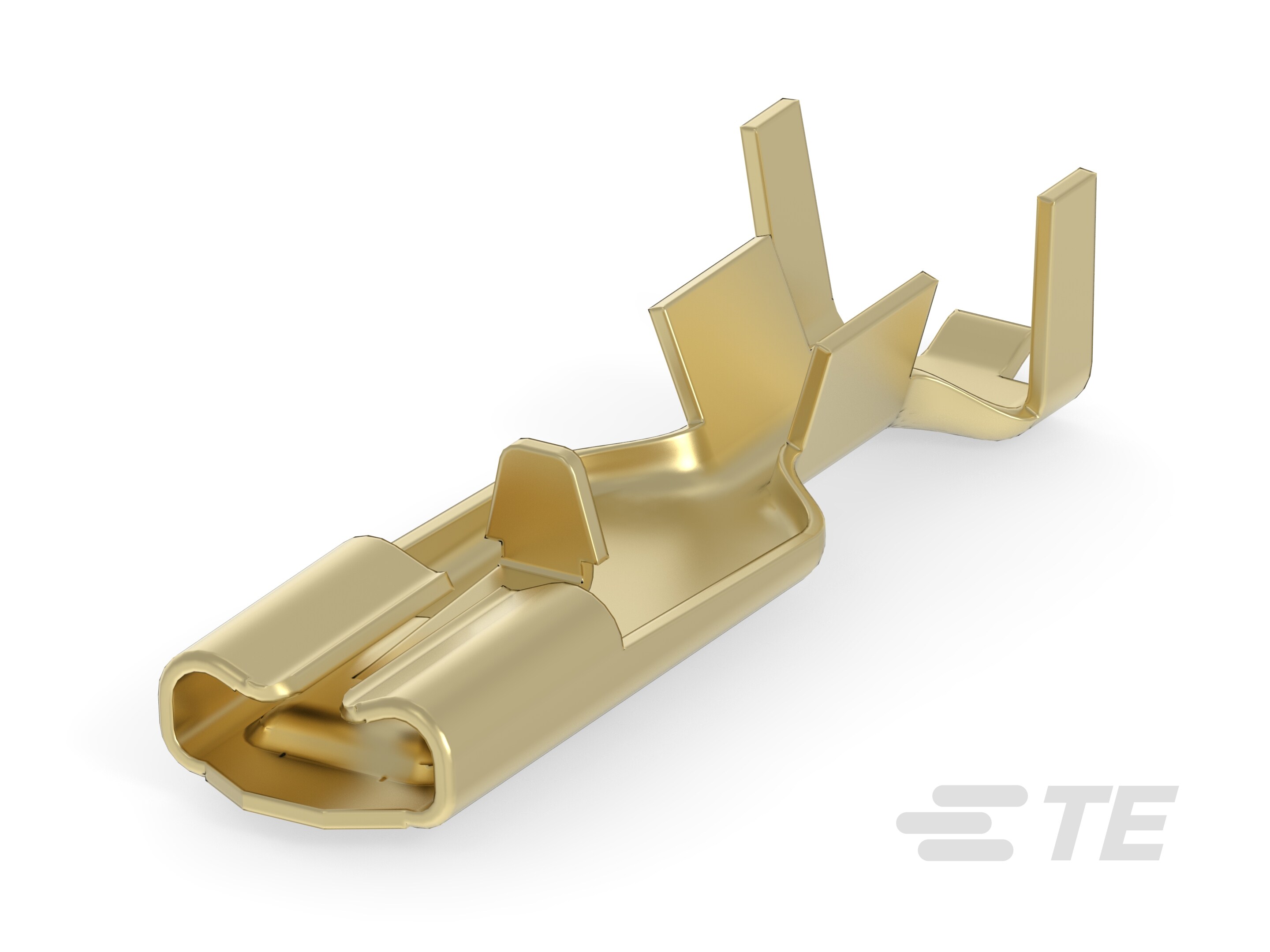

Quick Disconnect Receptacle, Uninsulated, 20 – 16 AWG, 4.75 mm [.187 in] Tab Width, F-Crimp, Straight, Brass, Unplated Plating, Reel/Carton, Mark II
2238279-1
Quick Disconnect Receptacle, Uninsulated, 20 – 16 AWG, 4.75 mm [.187 in] Tab Width, F-Crimp, Straight, Brass, Unplated Plating, Reel/Carton, Mark II
-
- Positive Lock
- Mark II
- TE 内部编号 2238279-1
- TE 内部产品描述 POS LOCK 187 REC, MKII, 20-16 BR
-
快速断开端子类型 : 母端
-
线径 (AWG): 20 – 16
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
文档
产品图纸
- RECEPTACLE, POSITIVE-LOCK, 187 SERIES ENG_CD_2238279_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2238279-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2238279-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2238279-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2238279-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2074_N5.pdf 英文版本
- 产品规格 ENG_SS_108-5126_AG1.pdf 英文版本
- 合格检测报告 JPN_SS_501-5004_E.tif 日语
- JPN_SS_501-5004_E.pdf 日语
机构认证
Product And Material Test Reports
- MKII POSITIVE LOCK* DUAL AND SINGLE CRIMP TERMINALS ENG_PMTR_501-134136_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 绞线
-
插入力 : 标准
结构特性
-
连接容量 : 多个
电气特征
-
额定电压 (V): 240
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 无镀层
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 插销锁
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .32 mm [ .013 in ]
-
兼容的绝缘直径范围 : 2.56 – 3.11 mm [ .1 – .122 in ]
-
产品长度 : 18.8 mm [ .74 in ]
-
线径 (AWG): 20 – 16
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
行业标准
-
与已批准的标准产品兼容 : UL E66717
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 12000
-
封装方法 : 卷/箱
其他
-
线路 : AMP POSITIVE LOCK Mark II
