2238172-3

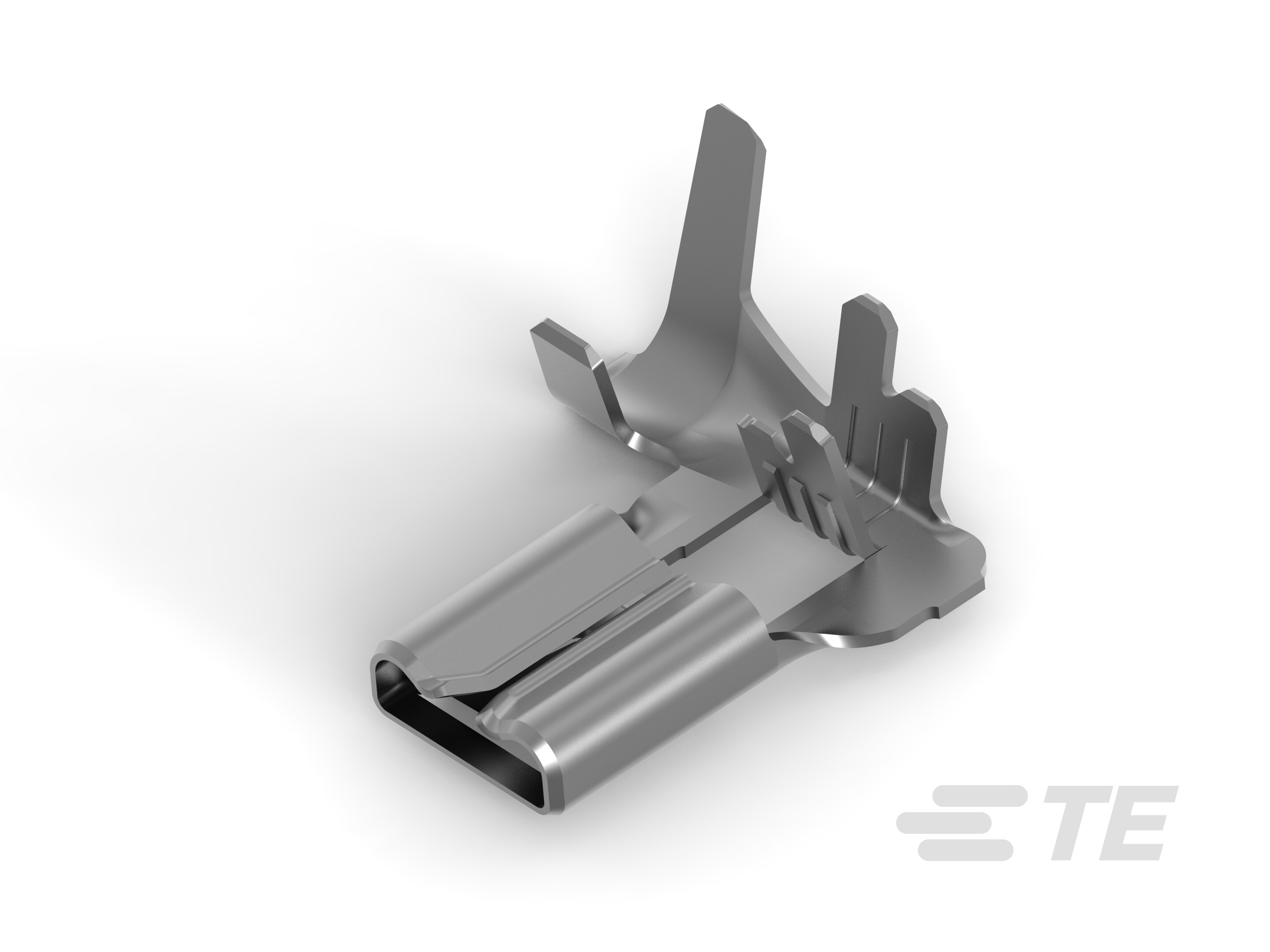

Quick Disconnect Receptacle, Uninsulated, 24 – 14 AWG, 400 – 4100 CMA, 4.75 mm [.187 in] Tab Width, 2D Crimp, Flag, Brass, Pre-Tin Plating, FASTON 187
2238172-3
Quick Disconnect Receptacle, Uninsulated, 24 – 14 AWG, 400 – 4100 CMA, 4.75 mm [.187 in] Tab Width, 2D Crimp, Flag, Brass, Pre-Tin Plating, FASTON 187
-
- FASTON
- FASTON 快接端子 187
- TE 内部编号 2238172-3
- TE 内部产品描述 187 FASTON,FLAG,REC.,24-14 AWG,TPBR
-
快速断开端子类型 : 母端
-
线径 (AWG): 24 – 14
-
线径 (CMA): 400 – 4100
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
文档
产品图纸
- FASTON .187 STD. REC. R.H. FLAG 2D AWG 24-14 TPBR ENG_CD_2238172_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2238172-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2238172-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2238172-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2238172-3_A.3d_stp.zip 英文版本
数据表/目录页
- 1-1773948-2 Standard Line FASTON Receptacles QRG ENG_DS_1-1773948-2_Standard_FASTON_QRG_1221.pdf 英文版本
产品规格
- Positive Lock MK-II .250 & 187 series receptacle ENG_SS_502-106508_A1.pdf 英文版本
- 应用规格 ENG_SS_114-143089_H1.pdf 英文版本
- 产品规格 ENG_SS_108-143087_C.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_40045816_C.pdf 英文版本
- UL 报告 ENG_AAD_UL_CERT_E66717_19820128_C1_A8.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插入力 : 低
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
电气特征
-
额定电压 (V): 600
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 标志
-
端子基材 : 黄铜
-
端子电镀材料 : 预镀锡
-
压接类型 : 2D 压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .33 mm [ .013 in ]
-
兼容的绝缘直径范围 : 1.91 – 3.68 mm [ .075 – .145 in ]
-
线径 (AWG): 24 – 14
-
线径 (CMA): 400 – 4100
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
行业标准
-
与已批准的标准产品兼容 : UL E66717
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 10500
-
封装方法 : 带/卷
其他
-
线路 : 标准
