2238060-1

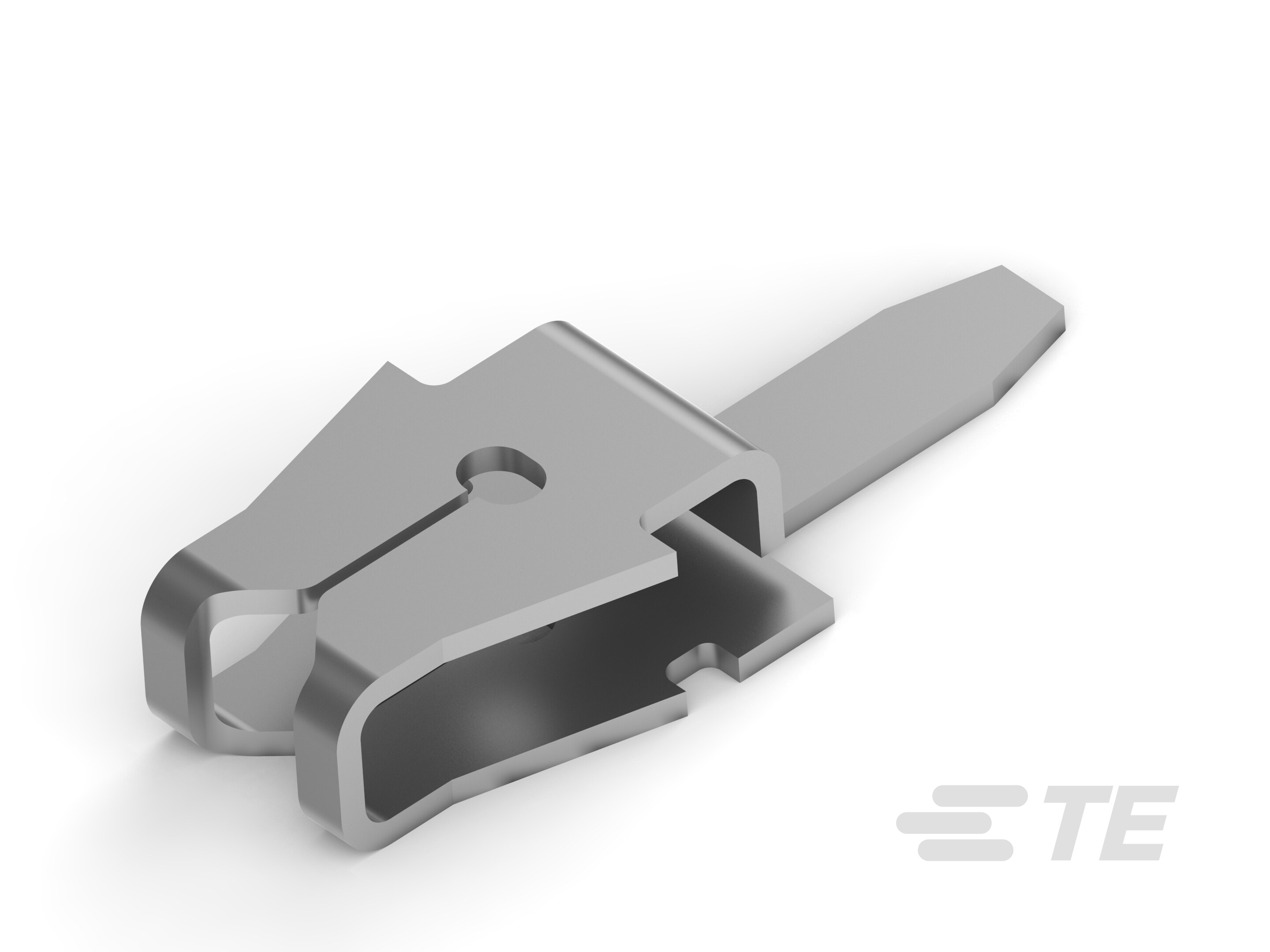

Solder Post Magnet Wire Terminal, Insulation Displacement (IDC), Tin Plating, 8.43 mm [.332 in] Length, Reel, Aluminum / Copper Wire, MAG-MATE 187
2238060-1
Solder Post Magnet Wire Terminal, Insulation Displacement (IDC), Tin Plating, 8.43 mm [.332 in] Length, Reel, Aluminum / Copper Wire, MAG-MATE 187
-
- MAG-MATE
- MAG-MATE 187
- TE 内部编号 2238060-1
- TE 内部产品描述 MAG-MATE POST 33-31 CU / 31-29 AL TPBR
-
漆包线端子类型 : 焊柱
-
与孔位尺寸兼容 : 尺寸 1
-
线缆端接方法 : 绝缘刺破 (IDC)
-
接合固定类型 : 倒钩
-
材料厚度（电磁线侧） : .25 mm [ .01 in ]
文档
产品图纸
- TERMINAL, POSTED, 187 SERIES, MAG-MATE ENG_CD_2238060_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2238060-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2238060-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2238060-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2238060-1_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2069_E.pdf 英文版本
- 产品规格 ENG_SS_108-2012_J4.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 漆包线
结构特性
-
条纹方向 : 侧进料
主体特性
-
与孔位尺寸兼容 : 尺寸 1
接触件特性
-
压接类型 : IDC
-
漆包线端子类型 : 焊柱
-
端子电镀材料 : 锡
-
端子底板材料 : 无
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
接合固定类型 : 倒钩
尺寸
-
漆包铝线尺寸 (AWG): 31 – 29
-
漆包铜线尺寸 (mm): .18 – .23
-
漆包铜线尺寸 (AWG): 33 – 31
-
漆包铝线尺寸 (mm): .23 – .29
-
端子高度 : 8.43 mm [ .332 in ]
-
材料厚度（电磁线侧） : .25 mm [ .01 in ]
-
产品长度 : 8.43 mm [ .332 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]
操作/应用
-
与电线基础材料兼容 : 铜 | 铝
识别标记
-
标识号 : 4
包装特性
-
封装数量 : 20000
-
封装方法 : Reel
