2236905-3

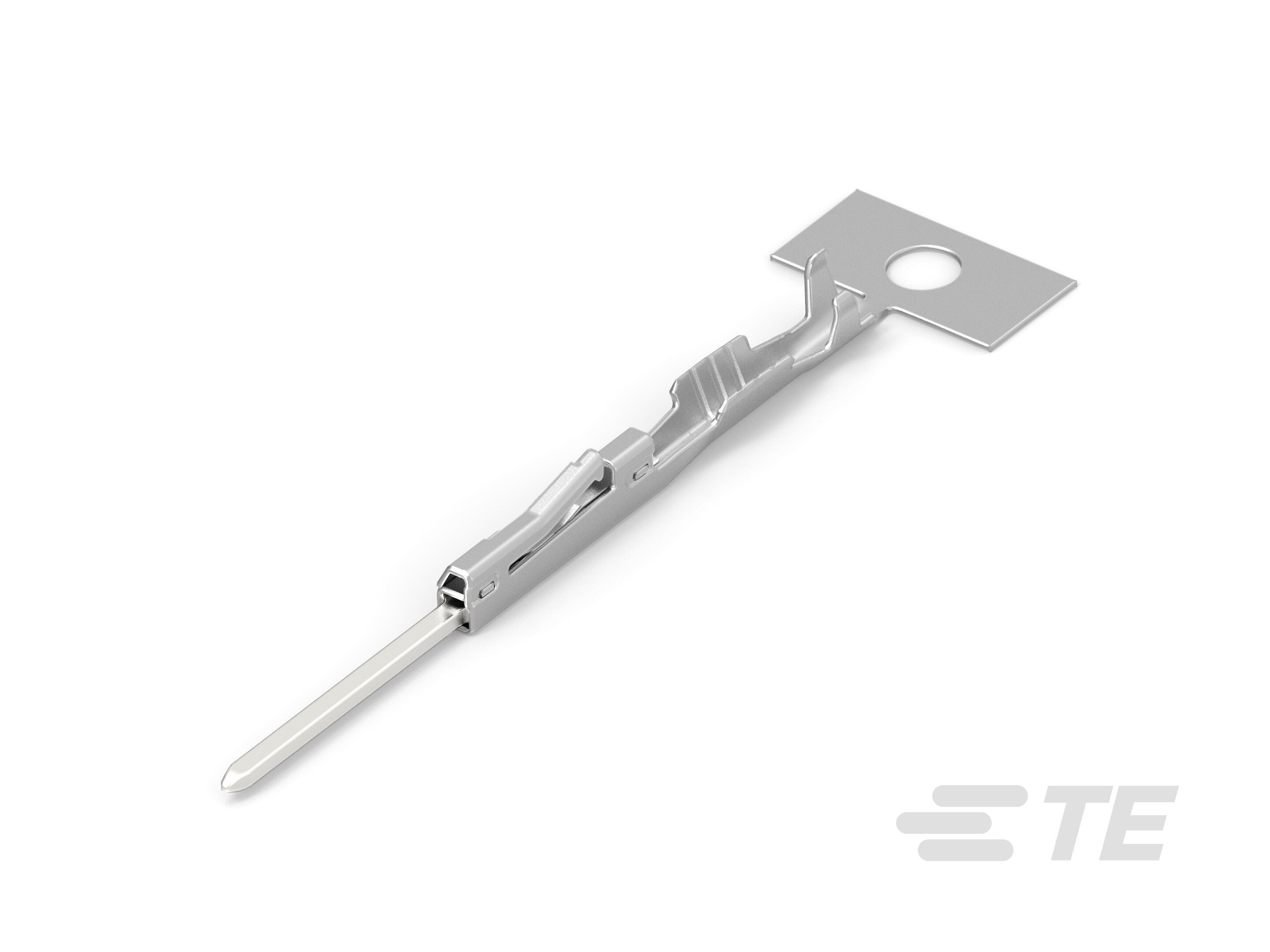

Tab Terminal, 26 – 25 AWG, .13 – .17 mm² Wire, .5 mm [.02 in] Tab Width, Silver (Ag), .4 mm [.016 in] Tab Thickness, Unsealed, Terminates To Wire
2236905-3
Tab Terminal, 26 – 25 AWG, .13 – .17 mm² Wire, .5 mm [.02 in] Tab Width, Silver (Ag), .4 mm [.016 in] Tab Thickness, Unsealed, Terminates To Wire
-
- NanoMQS
- TE 内部编号 2236905-3
- TE 内部产品描述 NANO TAB 0.5X0.4,TERMINAL
-
端子类型 : 公端
-
线径 (AWG): 26 – 25
-
线径 (mm²): .13 – .17
-
对接公端宽度 : .5 mm [ .02 in ]
-
接触面电镀 : 银 (Ag)
文档
产品图纸
- Nano TAB 0.5x0.4 Kontakt TERMINAL ENG_CD_2236905_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2236905-3_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2236905-3_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2236905-3_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2236905-3_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94288_G.pdf 英文版本
- 产品规格 ENG_SS_108-94099_H.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 锁定枪
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : .5mm
-
压接类型 : F 型压接
-
端子类型 : 公端
-
对接公端宽度 : .5 mm [ .02 in ]
-
接触面电镀 : 银 (Ag)
-
对接公端厚度 : .4 mm [ .016 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 26 – 25
-
线径 (mm²): .13 – .17
-
线径查找 (mm²): .13, .17
-
线径查找 (AWG): 25, 26
-
公端长度 : 21.85 mm [ .86 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
符合自动化指南 : 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月, 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 17000
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
