2214565-1

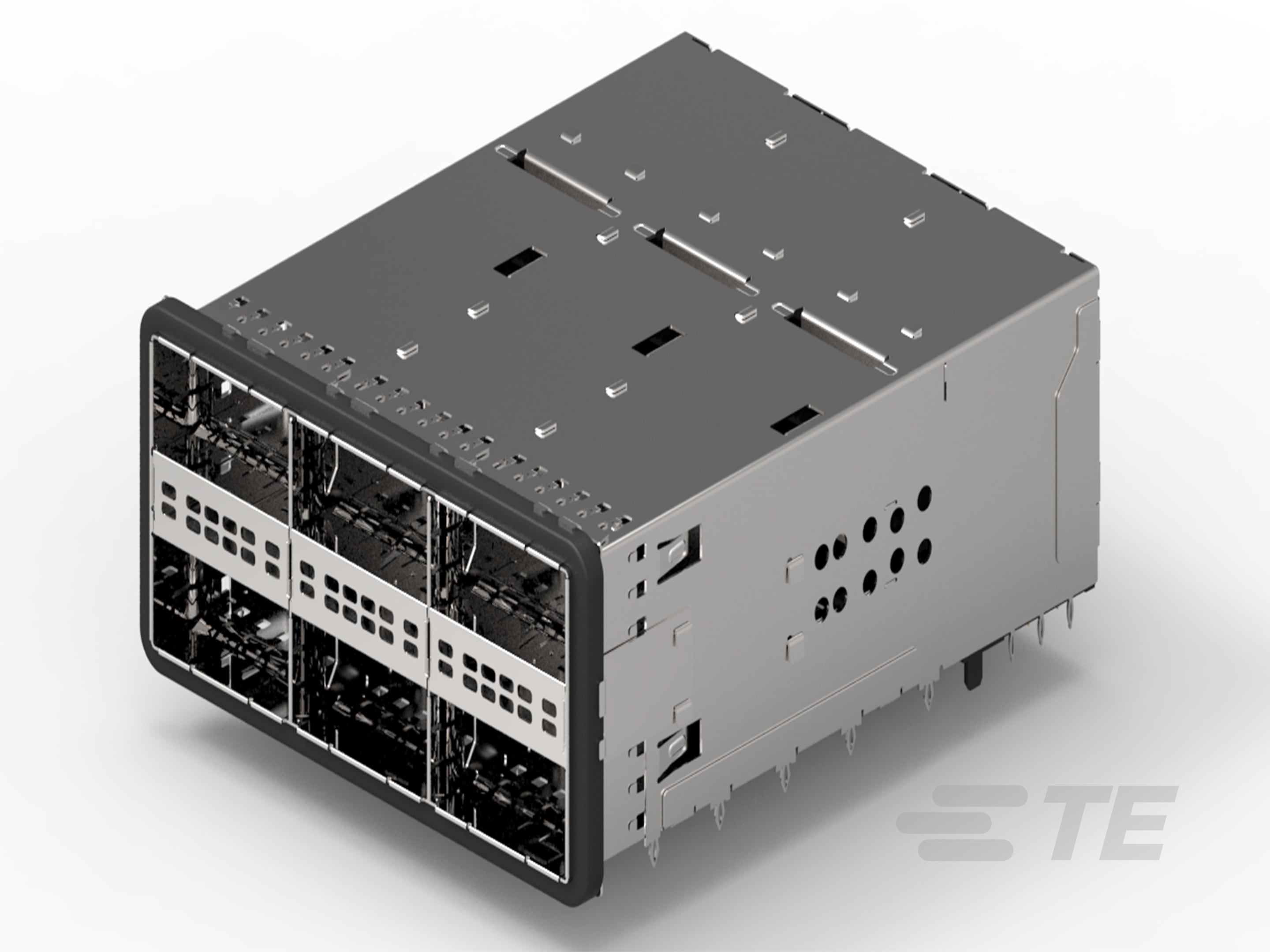

zQSFP+, Cage Assembly with Integrated Connector, .8mm [.032in] Centerline, Sealable, Signal, Operating Temperature Range -55 – 105 °C [-67 – 221 °F]
2214565-1
zQSFP+, Cage Assembly with Integrated Connector, .8mm [.032in] Centerline, Sealable, Signal, Operating Temperature Range -55 – 105 °C [-67 – 221 °F]
-
- zQSFP+/QSFP28
- TE 内部编号 2214565-1
- TE 内部产品描述 zQSFP+ STACKED RECEPTACLE ASSEMBLY 2X3
-
封装方法 : 盒和托盘
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
-
每个端口柱上的后部 EON 个数 : 3
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2214565-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2214565-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2214565-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2214565-1_A.3d_stp.zip 英文版本
数据表/目录页
- QSFP28/56 and zQSFP+ Interconnects ENG_DS_5-1773463-0_zQSFP_Plus_Connector_0519.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-60102_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
外形尺寸 : zQSFP+
-
可密封 : 是
-
笼子类型 : 堆叠
-
插拔式 I/O 产品类型 : 带集成连接器的壳体组件
结构特性
-
每个端口柱上的后部 EON 个数 : 3
-
位数 : 190
-
端口矩阵配置 : 2 x 3
-
端口数量 : 6
电气特征
-
数据速率（最大值） (Gb/s): 28
接触件特性
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
PCB 端子端接区域电镀材料 : 金
-
端子额定电流（最大值） (A): .5
-
端子接触部电镀材料 : 金
-
端子底板材料 : 锡
端接特性
-
端接柱体和尾部长度 : 2 mm [ .079 in ]
壳体特性
-
中心线（间距） : .8 mm [ .032 in ]
-
笼子材料 : 镍银
尺寸
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
使用环境
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
-
插拔式 I/O 应用 : SFP+ 堆叠 Belly-to-Belly
-
兼容的散热器 : 否
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 盒和托盘
其他
-
包括的光管 : 否
-
EMI 遏制特性类型 : 弹性密封圈
