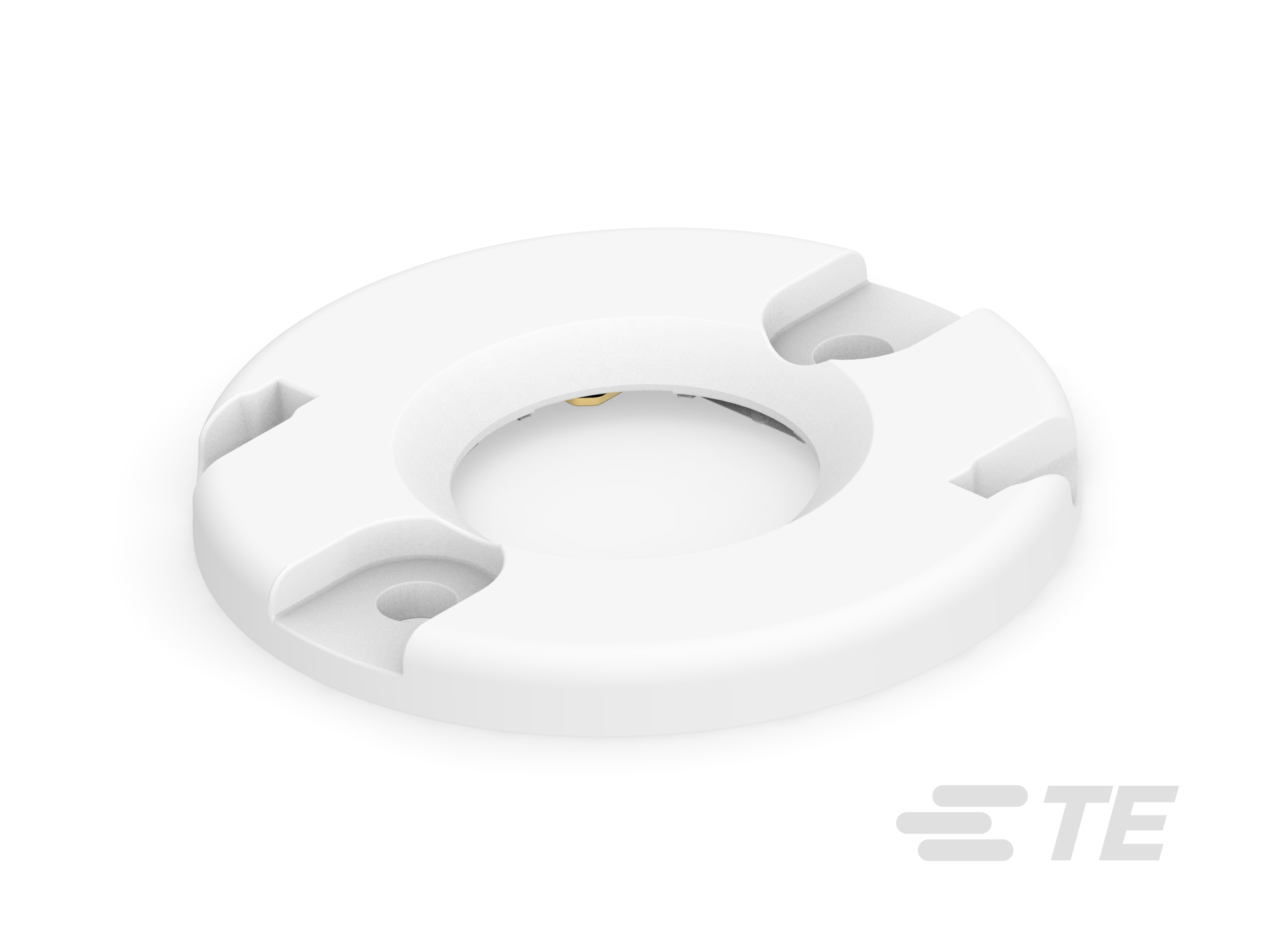

2213929-5
No Driver on Board / No Thermal Protection / Not Dimmable, 60 VDC, Poke-In, Wire-to-Component, 2 Position, LUMAWISE LED Holders, LED Holders
2213929-5
No Driver on Board / No Thermal Protection / Not Dimmable, 60 VDC, Poke-In, Wire-to-Component, 2 Position, LUMAWISE LED Holders, LED Holders
-
- LUMAWISE
- LUMAWISE LED 底座
- TE 内部编号 2213929-5
- TE 内部产品描述 Z35 MINI LED HOLDER 16*19 PANHEAD
-
包括照明连接器特性 : 不兼容光学仪器, 不可编程, 不可调光, 受到 Zhaga 启发, 无板上驱动器, 无热保护
-
工作电压 (VDC): 60
-
线缆端接方法 : 插入式
-
连接器系统 : 线到部件
-
位数 : 2
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2213929-5_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2213929-5_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2213929-5_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2213929-5_B.3d_stp.zip 英文版本
数据表/目录页
- LUMAWISE LED Holder Type Z35 16*19 flyer ENG_DS_1-1773924-2_LUMAWISELEDHold_Z35_16x19_0717.pdf 英文版本
产品规格
- Mini CoB LED Holder Platform ENG_SS_108-133062_D4.pdf 英文版本
- 应用规格 ENG_SS_114-32208_T.pdf 英文版本
- ENG_SS_114-133062_C.pdf 英文版本
机构认证
- LED Holders ENG_AAD_DEKRA_CB_NL_57047_A.pdf 英文版本
- ENG_AAD_DEKRA_CB_TR_2234702_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
LED 底座产品类型 : LED 底座
-
COB 基材厚度 (mm): 1
-
连接器系统 : 线到部件
-
连接器和端子端接到 : 印刷电路板
结构特性
-
包括照明连接器特性 : 不兼容光学仪器, 不可编程, 不可调光, 受到 Zhaga 启发, 无板上驱动器, 无热保护
-
位数 : 2
电气特征
-
额定电流（最大值） (A): 3
-
工作电压 (VDC): 60
接触件特性
-
端子基材 : 铜合金
-
端子接触部电镀材料 : 金 (Au)
-
端子额定电流（最大值） (A): 3
端接特性
-
线缆端接方法 : 插入式
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : PBT GF
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源
