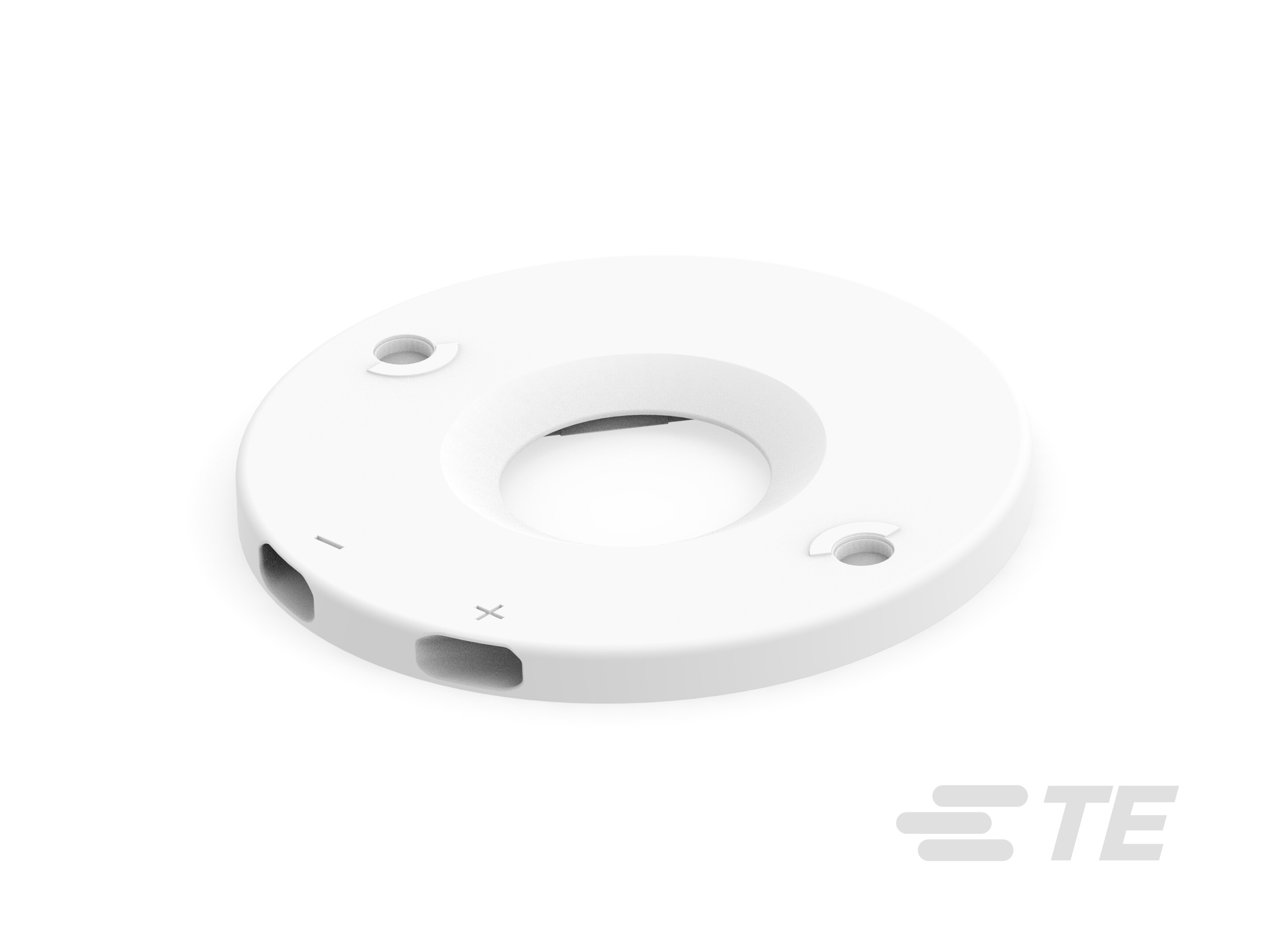

2213382-1
No Thermal Protection / Not Dimmable / Not Programmable, 300 VDC, Poke-In, Wire-to-Component, 2 Position, LUMAWISE LED Holders, LED Holders
2213382-1
No Thermal Protection / Not Dimmable / Not Programmable, 300 VDC, Poke-In, Wire-to-Component, 2 Position, LUMAWISE LED Holders, LED Holders
-
- LUMAWISE
- LUMAWISE LED 底座
- TE 内部编号 2213382-1
- TE 内部产品描述 LUMAWISE LED HOLDER Z50 LOW PROFILE 1619
-
包括照明连接器特性 : 不兼容光学仪器 | 不可编程 | 不可调光 | 无板上驱动器 | 无法实现 Zhaga 兼容性 | 无热保护
-
工作电压 (VDC): 300
-
线缆端接方法 : 插入式
-
连接器系统 : 线到部件
-
位数 : 2
文档
产品图纸
- LUMAWISE LED HOLDER Z50 1619 ENG_CD_2213382_B2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2213382-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2213382-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2213382-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2213382-1_B.3d_stp.zip 英文版本
数据表/目录页
- 1-1773702-2_Z50PHILLIPS_COB ENG_DS_1-1773702-2_Z50PHILLIPS_COB_0314_1-1773702-2_LED_Holder_Type_Z50_Philips_R8_012014.pdf 英文版本
- LED Holder Type Z50_NICHIA ENG_DS_1-1773721-2_LEDHOLDERTYPEZ50_NICHIA_0214_1-1773721-2_LED_Holder_Type_Z50_NICHIA_R4_012014.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-32048_H.pdf 英文版本
- ENG_SS_114-32208_T.pdf 英文版本
- 产品规格 ENG_SS_108-133008_C.pdf 英文版本
机构认证
- CB_CERT_IEC_60838-2-2_NL-42967_C1 ENG_AAD_CB_CERT_IEC_60838-2-2_NL-42967_C1_1.pdf 英文版本
- KEMA 认证 ENG_AAD_DEKRA_219257_50_A.pdf 英文版本
- UL 报告 ENG_AAD_UL_E28476_20130116_L.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
LED 底座产品类型 : LED 底座
-
COB 基材厚度 (mm): 1
-
连接器系统 : 线到部件
-
连接器和端子端接到 : 电线和电缆
结构特性
-
包括照明连接器特性 : 不兼容光学仪器 | 不可编程 | 不可调光 | 无板上驱动器 | 无法实现 Zhaga 兼容性 | 无热保护
-
位数 : 2
电气特征
-
额定电流（最大值） (A): 5
-
工作电压 (VDC): 300
接触件特性
-
端子基材 : 铜合金
-
端子接触部电镀材料 : 银 (Ag)
-
端子额定电流（最大值） (A): 5
端接特性
-
线缆端接方法 : 插入式
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : PBT GF
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源
