2204798-1

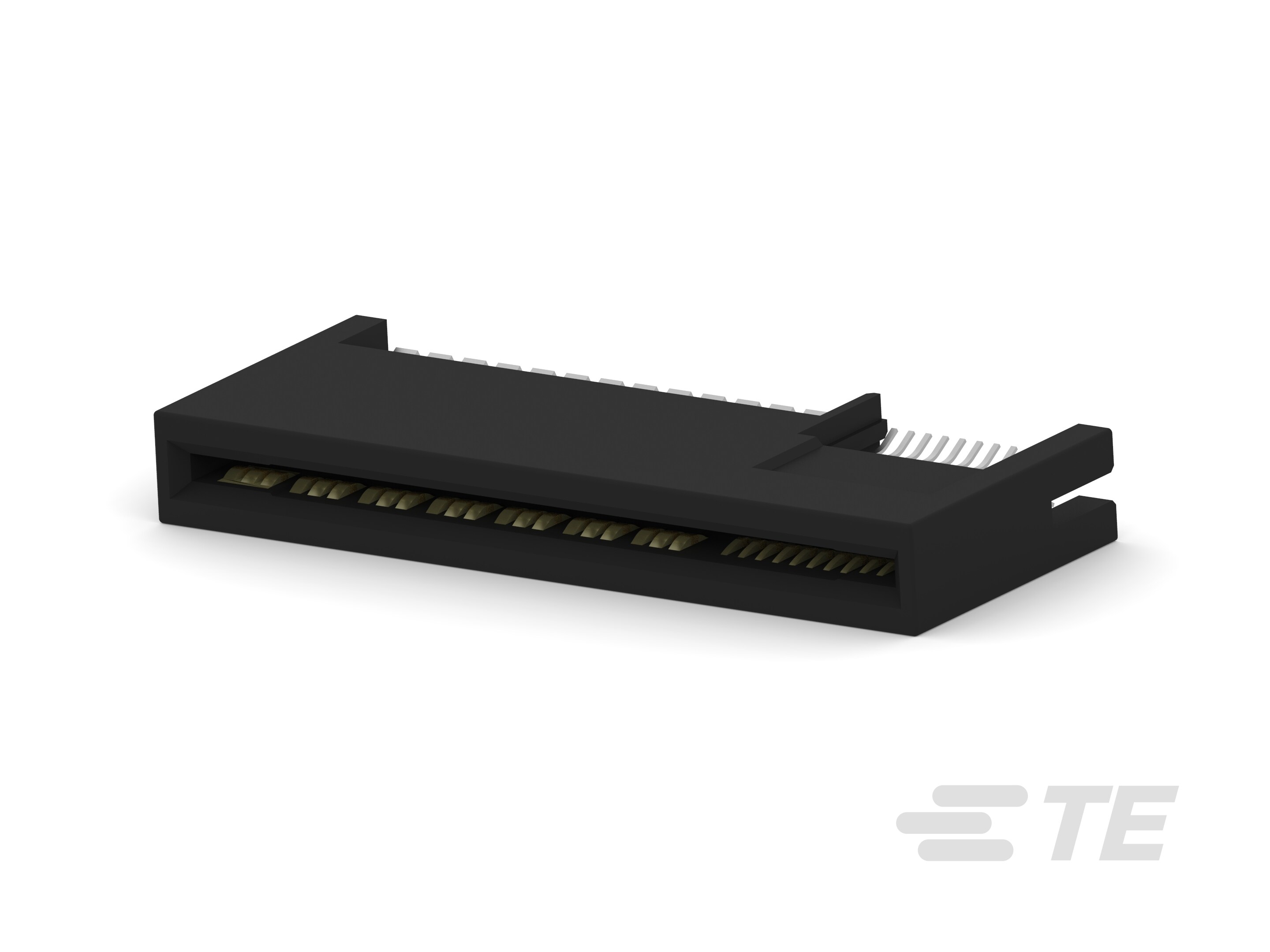

Board-to-Board Card Edge Power Connector, 17 Position, 1.27 mm / 5.08 mm [.05 in / .2 in] Centerline, Power & Signal, 7 Power Positions

SCE, 2X7P-2X10S-2204798-1

2204798-1

Board-to-Board Card Edge Power Connector, 17 Position, 1.27 mm / 5.08 mm [.05 in / .2 in] Centerline, Power & Signal, 7 Power Positions

  • TE 内部编号 2204798-1
  • TE 内部产品描述 SCE, 2X7P-2X10S

  • 连接器系统 : 板对板

  • 位数 : 17

  • 中心线（间距） (mm): 1.27 | 5.08

  • 中心线（间距） (in): .05 | .2

  • 端子额定电流（最大值） (A): 1 | 24

  • 电路应用 : 电源和信号

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • 连接器系统 : 板对板

结构特性

  • 位数 : 17

  • 电源位置数量 : 7

  • 信号位置数量 : 20

  • 双位置数量 : 7

电气特征

  • 工作电压 (VAC): 60 | 100

  • 工作电压 (V): 250

接触件特性

  • 端子接合区域电镀材料厚度 : .76 µm [ 29.92 µin ]

  • 端子额定电流（最大值） (A): 1 | 24

  • 端子接触部电镀材料 : 金 (Au)

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） (mm): 1.27 | 5.08

  • 中心线（间距） (in): .05 | .2

尺寸

  • 电源端子中心线 : 5.08 mm [ .2 in ]

使用环境

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 电路应用 : 电源和信号
